АД-400С-Т400-1РМ18

Дизель генератор открытого типа
АД 400С-Т400-1РМ18
Постоянная мощность400 кВт / 500 кВА
Резервная мощность440 кВт / 550 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 2506C-E15TAG2
Синхронный генераторSTAMFORD HCI544D
КонтроллерDEEP SEA DSE 6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)3810 x 1150 x 2220 мм
Вес3834 кг
Расход топлива при 100% нагрузке106 л/час
Топливный бак1000 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 2506C-E15TAG2
Основные характеристики:
Тип двигателя внутреннего сгорания дизельный, 4-х тактный
Скорость вращения 1500 об/мин
Основная механическая мощность (брутто) 451 kWm (605 л.с.)
Резервная механическая мощность (брутто) 495 kWm (664 л.с.)
Основная механическая мощность (нетто) 435 kWm (583 л.с.)
Резервная механическая мощность (нетто) 478 kWm (641 л.с.)
Типичная электрическая мощность 500 kVA (400 kWe)
Количество и расположение цилиндров 6 цилиндра, рядное, вертикальное
Диаметр поршня 137 мм
Ход поршня 171 мм
Объем двигателя 15,2 л
Тип подачи воздуха с турбонаддувом и охлаждением воздух-воздух
Система зажигания прямой впрыск DI
Коэффициент сжатия 16:1
Направление вращения коленчатого вала Против часовой стрелки (со стороны маховика)
Емкость масляной системы 62 л
Тип охлаждения водяное
Емкость системы охлаждения 58 л
Расход топлива при нагрузке:
110% 207 г/кВт*ч (114 л/ч)
100% 211 г/кВт*ч (106 л/ч)
75% 215 г/кВт*ч (81 л/ч)
50% 220 г/кВт*ч (55 л/ч)
Габариты (Д х Ш х В) 2657 х 1120 х 1718 мм
Сухой вес 1633 кг
Периодичность замены масла, масляного и топливного фильтров 500 моточасов
Норма токсичности выхлопных газов EU 97/68 / EC Stage II
Комплектация ElectropaK
Синхронный генераторSTAMFORD HCI544D
Основные характеристики
Постоянная мощность 500 кВА
Резервная мощность 550 кВА
Тип синхронный, бесщеточный, одноопорный
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Напряжение 230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф 0,8
Класс защиты IP 23
Класс изоляции H
Количество полюсов 4
Количество выводов 12
Обмотка 311, двухслойная, концентрическая
Шаг обмотки 2 / 3
Диапазон регулировки напряжения +/- 1%
Автоматический регулятор напряжения AS440
Подавление колебаний по стандартам BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартам BS EN 60034, VDE 05030, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
Габариты упаковочной тары 1660 x 870 x 1240 мм
Вес 1485 кг
Шкаф управленияШУЭ DSE 6120
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 6120 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

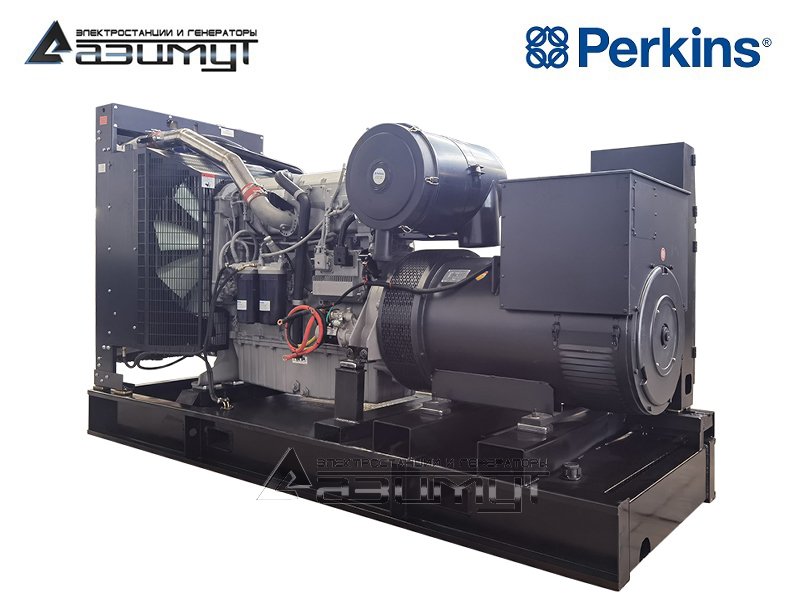

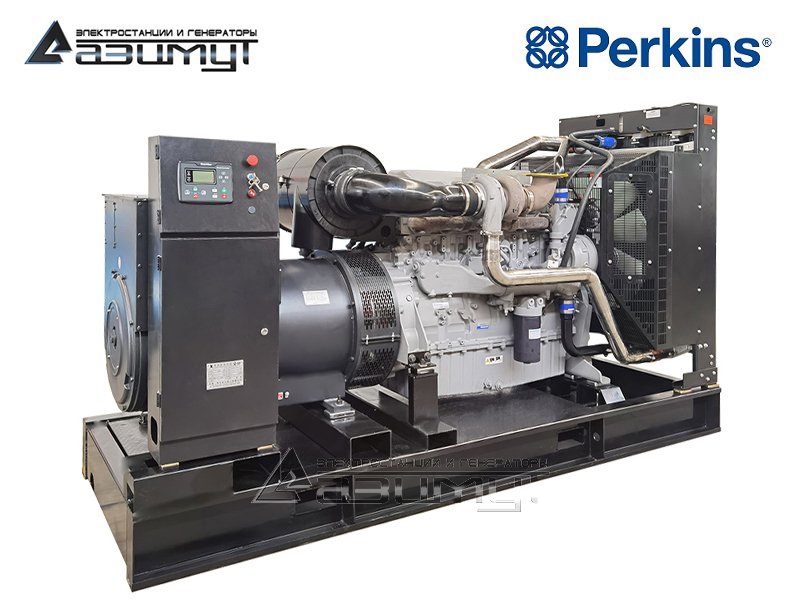

★Дизельный генератор АД 400С-Т400-1РМ18 мощностью 400 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения PERKINS 2506C-E15TAG2 с промышленным глушителем и стандартным радиаторным блоком охлаждения,

- синхронного бесщеточного генератора STAMFORD HCI544D номинальной мощностью 400 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE 6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Двигатель Perkins – английский джентльмен в мире дизельных моторов, которому вы всегда можете доверять и положиться на него для решения самых сложных задач.
  • Более 80% когда-либо произведенных двигателей Perkins до сих пор находятся в эксплуатации.
  • Компания Perkins, основанная в 1932 году, с 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Perkins располагает производственными площадками в Великобритании, США, Индии, Бразилии и Китае суммарной мощностью свыше 500.000 двигателей в год,
  • Промышленные дизельные двигатели серии 2506 выпускаются в США на заводе в городе Сегуин, штат Техас. Завод имеет площадь свыше 12000 квадратных метров и на нем занято свыше 1200 сотрудников.
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие современным экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная генераторная установка ДГУ ADP-400,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-400С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки ДГУ 400 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции для АД-400С-Т400-1Р:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
5 134 200 ₽
