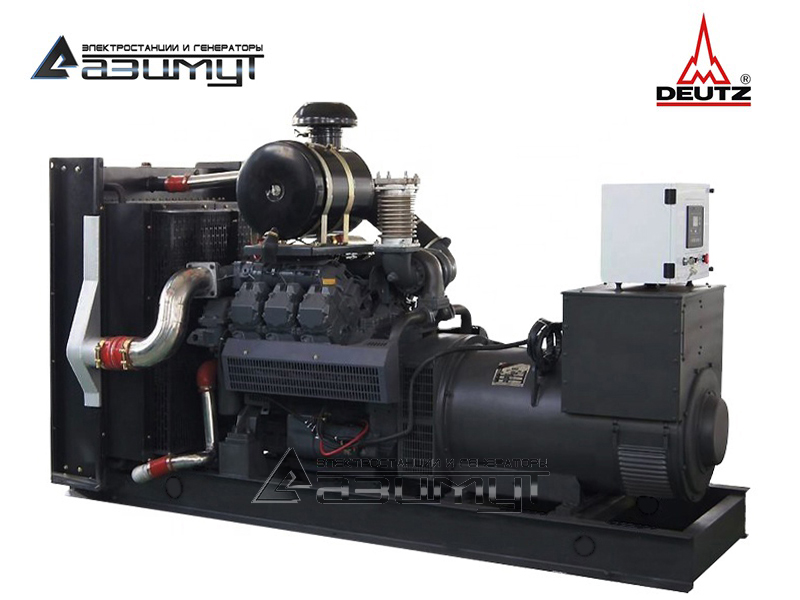

АД-300С-Т400-2РМ6

Дизельная электростанция открытая на раме с автозапуском
АД 300С-Т400-2РМ6
Постоянная мощность300 кВт / 375 кВА
Резервная мощность330 кВт / 413 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDeutz BF6M 1015CP
Синхронный генераторAZIMUT ZC4FS
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)2960 x 1600 x 2110 мм
Вес3038 кг
Расход топлива при 100% нагрузке94,3 л/час
Топливный бак1200 л
Автономностьмин. 8 часов
Гарантия12 месяцев

Скрыть

Дизельный двигательDEUTZ BF6M 1015CP
Основные характеристики
Номинальная мощность 328 кВт
Максимальная мощность 365 кВт
Частота вращения 1500 об/мин
Объем двигателя 11,9 л
Количество и расположение цилиндров 6 цилиндров, V-образное
Сухой вес 830 кг
Диаметр поршня 132 мм
Ход поршня 145 мм
Коэффициент сжатия 16,5:1
Скорость поршня 7,25 м/c
Среднее эффективное давление BMEP 2,21 МПа
Порядок работы цилиндров 1-6-3-2-5-4
Регулировка частоты вращения электронная
Точность регулировки частоты вращения +/- 2,5%
Топливная система
Дизельное топливо ГОСТ 305-82
Модель топливного насоса Bosch
Тип топливного фильтра Полнопоточный сменный
Расход топлива при нагрузке
100% 80,1 л/ч
75% 60,6 л/ч
50% 40,1 л/ч
Удельный расход топлива 208 г/кВт*ч
Максимальная температура в топливопроводе 55 ºС
Максимальное давление в топливопроводе 1,8 бар
Система смазки
Система смазки комбинированная Принудительная под давлением
Тип масляного насоса шестеренчатого типа,с приводом от распредвала
Тип масляного фильтра Полнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 34 л
Удельный расход масла на угар 0,61 г/кВт*ч
Максимальная температура масла 125 ºС
Давление масла в системе 3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 77 л
Максимальная температура охлаждающей жидкости 103 ºС
Водяной насос Центробежного типа с ременным приводом
Производительность водяного насоса 260 л/мин
Мощность вентилятора 10.0 кВт
Система электрооборудования
Напряжение в системе 24 В
Пусковое устройство стартер 5,4 кВт
Максимальный ток зарядного генератора 55 А
Аккумуляторная батарея 2 х 12 / 120 А*Ч
Система подачи воздуха
Тип Турбонаддув с промежуточным охлаждением
Тип воздушного фильтра Фильтроэлемент
Максимальное сопротивление воздушного фильтра 5 кПа
Максимальное статическое сопротивление воздушному потоку 5,1 кПа
Расход воздуха вентилятора на охлаждение радиатора 276 м³/ч
Расход воздуха на питание двигателя 26,9 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя 1,44 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора 1,44 м²
Система газовыхлопа
Температура выхлопных газов ≤ 530 ºС
Поток выхлопных газов 74,6 м³/ч
Тип глушителя Промышленный - 9 dB
Максимальное противодавление выхлопных газов 5 кПа
Тепловые параметры
Общее тепловыделение ДГУ 571 кВт/ч
Система газовыхлопа 324 кВт/ч
Система охлаждения 200 кВт/ч
Корпус двигателя и генератора 47 кВт/ч
Синхронный генераторAZIMUT ZС4FS
Основные характеристики
Постоянная мощность 375 кВА / 300 кВт
Резервная мощность 412,5 кВА / 330 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 970 кг
Род тока переменный, трехфазный
Номинальная сила тока 540 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 93,4%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 1# / 14"
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

★Дизельный генератор АД-300С-Т400-2РМ6 мощностью 300 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного шестицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Deutz BF6M 1015CP, объемом 11,9 литра и номинальной мощностью 328 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT ZC4FS номинальной мощностью 300 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • шумозащитный всепогодный кожух



НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения   крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, торговых центров, небольших населенных пунктов

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя DEUTZ радиаторного охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и длительный срок службы электростанции до капитального ремонта.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА ДГУ С ДВИГАТЕЛЯМИ DEUTZ СЕРИИ BFM 1015

  • 6- и 8-ми цилиндровые двигатели c V-образным расположением цилиндров, водяным охлаждением, турбонаддувом, охлаждением наддувочного воздуха и четырехклапанной технологией.
  • Очень компактная конструкция двигателя снижает затраты на установку.
  • Мокрые гильзы цилиндров, увеличенные интервалы замены масла и простая замена моторных жидкостей сокращают эксплуатационные расходы и затраты на обслуживание и повышают эксплуатационную готовность оборудования.
  • Наилучшие характеристики холодного пуска даже в экстремальных условиях.
  • Прочная и надежная механическая система впрыска топлива.
  • Низкий уровень шума благодаря акустически оптимизированным компонентам, очень плавному ходу и высокой долговечности.
  • Прочная конструкция двигателя позволяет работать даже с топливом с очень высоким содержанием серы.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • комплект фильтров для ТО-00,
  • заправка маслом и тосолом,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ОСНОВНОЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНЫЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
