АД-300С-Т400-2РМ15IN

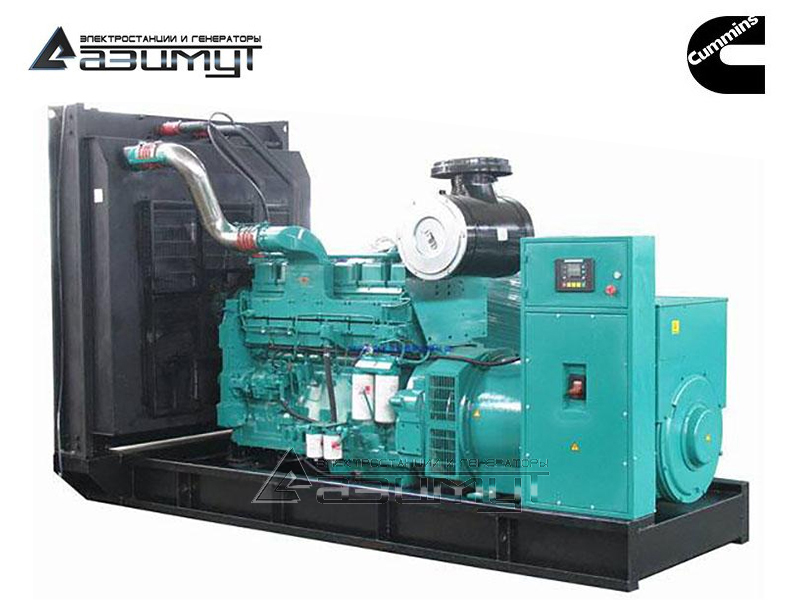

Дизель генератор открытого типа с автозапуском
АД-300С-Т400-2РМ15IN
Постоянная мощность300 кВт / 375 кВA
Резервная мощность330 кВт / 413 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS QSG12-G2
Синхронный генераторSTAMFORD S4L1D-F41
КонтроллерDEEP SEA DSE6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)3460 х 1110 х 2080 мм
Вес3398 кг
Расход топлива при 100% нагрузке83,0 л/час
Топливный бак750 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS QSG12-G2
ОСОБЕННОСТИ КОНСТРУКЦИИ Топливная система Common Rail высокого давления (HPCR) обеспечивает высокую надежность и производительность.
Отличные характеристики работы при высоких температурах и на большой высоте, делает этот двигатель одним из лучших в мире для работы в суровых условиях.
Электронный блок управления Cummins CM2880, оснащенный микропроцессорами, использует фирменный интерфейс Cummins Power Generation (PGI) на базе шины CAN, что обеспечивает улучшенную защиту двигателя, обеспечивая более быструю возможность подключения диагностического оборудования.
Система фильтрации топлива – двухступенчатая Fleetguard с использованием наночастиц NanoNetTM эффективно блокирует любые примеси размером до 5 микрон и включает датчик воды в топливе.
Масляный фильтр Fleetguard использует запатентованную бумагу StrataPoreTM для высокой эффективности фильтрации для защиты двигателя и компонентов
Каждый компонент был специально разработан и тщательно протестирован для продуктов G-Drive, обеспечивая высокую производительность, долговечность и надежность
Сниженные эксплуатационные расходы – периодичность замены масла и фильтров 500 часов в стандартной комплектации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя брутто:
Резервная 409 кВт / 549,0 л.с.
Номинальная 371 кВт / 498 л.с.
Основная 344 кВт / 448 л.с.
Мощность двигателя нетто:
Резервная 389 кВт / 522,0 л.с.
Номинальная 351 кВт / 471,0 л.с.
Основная 314 кВт / 421,0 л.с.
Типичная выходная мощность ДГУ:
Резервная (ESP) 360 кВт / 450 кВА
Номинальная (PRP) 327 кВт / 409 кВА
Основная (COP) 292 кВт / 365 кВА
Тип двигателя дизельный, четырехтактный, атмосферный, радиаторного охлаждения, 1500 об/мин
Серия G-Drive для привода электрогенераторных установок
Диаметр цилиндра х ход поршня 132 мм х 144 мм
Объем двигателя 11,8 л
Блок цилиндров чугунное литье, 6 цилиндров, рядное расположение
Зарядный генератор 80 А
Стартер 24 В
Регулировка частоты вращения электронная
Топливная система HPCR
Топливный фильтр Навинчивающийся фильтр с водным сепаратором
Масляный фильтр Навинчивающийся полнопоточный
Емкость масляной системы 34,1 л
Тип охлаждающей жидкости 50% этиленгликоль, 50% вода
Емкость системы охлаждения 48 л
Максимальная температура окружающей среды 50 °С
Мощность вентилятора 14,08 кВт
Расход воздуха на охлаждение 7,15 м³/с
Воздушный фильтр сменный элемент с индикатором
Расход топлива при нагрузке
110% 92 л/ч
100% 82 л/ч
75% 60 л/ч
50% 41 л/ч
25% 22 л/час
Габариты (Д х Ш х В) 2293 мм х 1083 мм х 1705 мм
Сухой вес 1010 кг
Страна производства Индия
Синхронный генераторSTAMFORD S4L1D-F41
Основные характеристики
Постоянная мощность 375 кВА / 300 кВт
Резервная мощность 413 кВА / 330 кВт
Тип синхронный, бесщеточный, одноопорный
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Напряжение 230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф 0,8
Класс защиты IP 23
Класс изоляции H
Количество полюсов 4
Количество выводов 12
Обмотка 311, двухслойная, концентрическая
Шаг обмотки 2 / 3
Диапазон регулировки напряжения +/- 1%
Автоматический регулятор напряжения AS440
Подавление колебаний по стандартам BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартам BS EN 60034, VDE 05030, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
Габариты упаковочной тары 155 x 87 x 107 см
Вес в упаковке 1230 кг
Шкаф управленияШУЭ DSE 6120
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 6120 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор АД-300С-Т400-2РМ15IN мощностью 300 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS QSG12-G2 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD S4L1D-F41 номинальной мощностью 300 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • Оригинальные дизельные двигатели CUMMINS, произведенные в Индии, находят широкое применение там, где требуется устойчивая, безотказная работа с большими постоянными нагрузками в тяжелых эксплуатационных и климатических условиях. Например, в нефте- и газодобыче, добыче полезных ископаемых, а также при работе ДГУ в режиме «острова» в отдаленных населенных пунктах и вахтовых поселках,
  • синхронный генератор STAMFORD обеспечивает высокое качество и стабильность вырабатываемой электроэнергии и длительный ресурс работы до 100.000 моточасов,
  • меню управления контроллера DEEP SEA ELECTRONICS на русском языке,
  • адаптированность к использованию ГСМ, доступных на российском рынке,
  • низкий расход топлива и масла, высокий моторесурс до капремонта – 30.000 моточасов, общий срок эксплуатации оборудования свыше 10 лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
