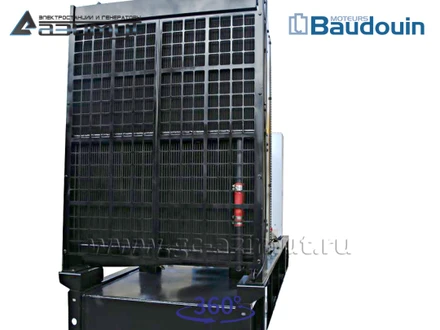

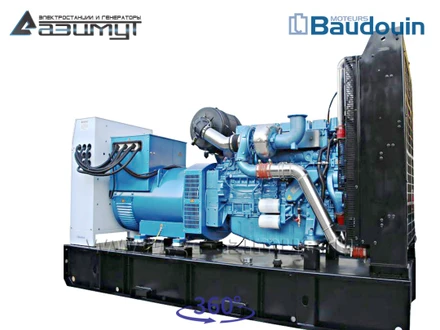

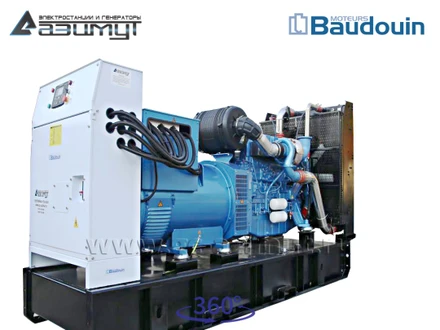

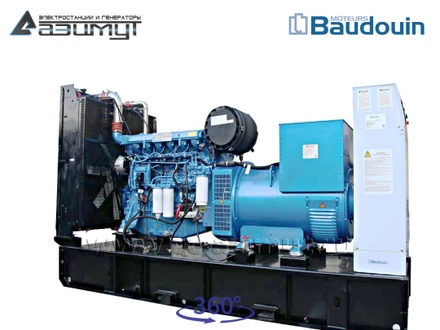

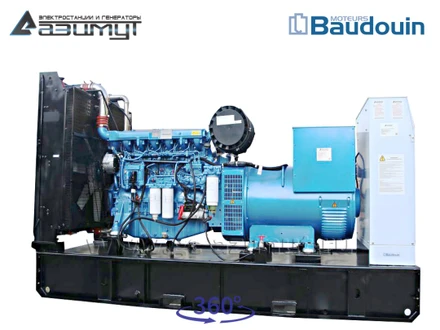

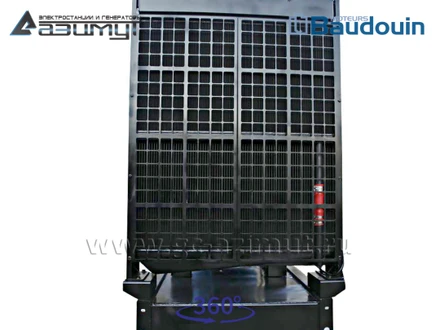

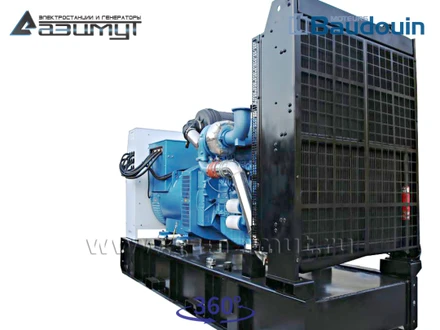

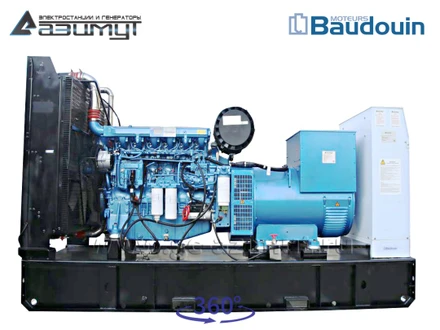

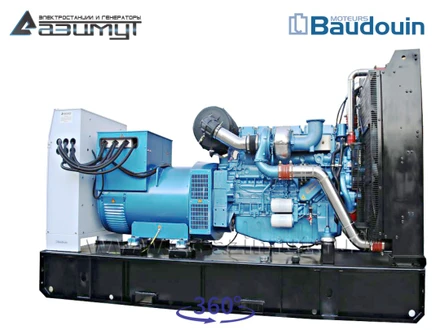

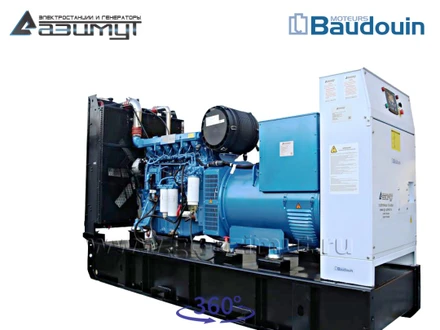

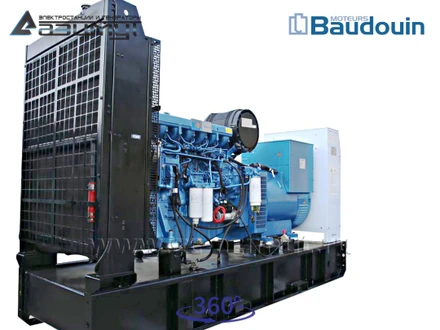

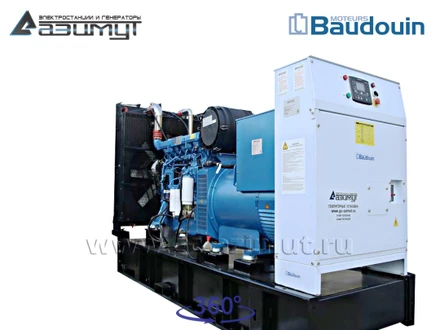

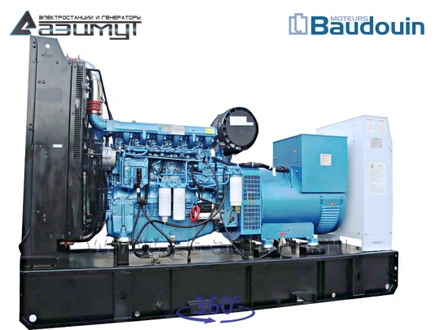

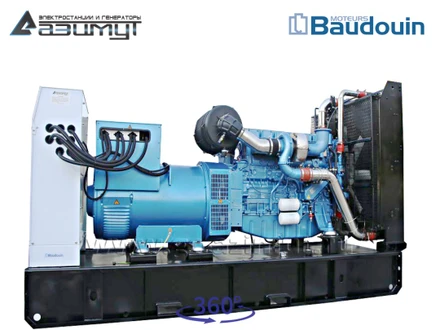

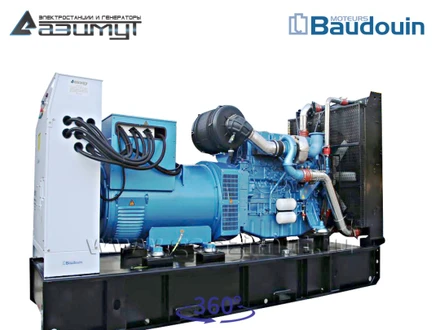

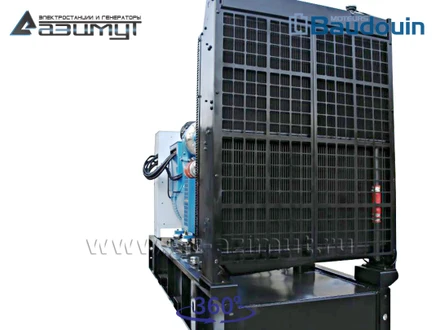

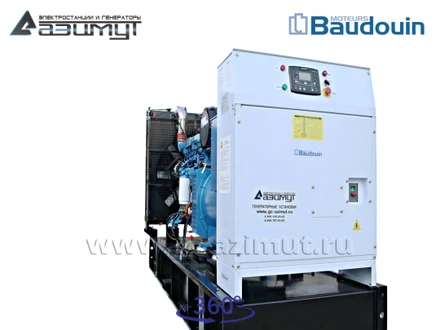

АД-300С-Т400-1РМ9

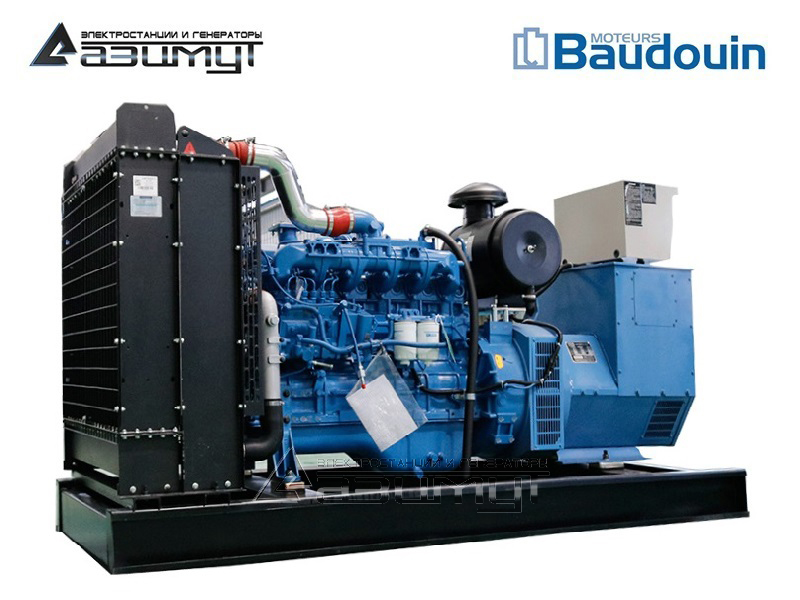

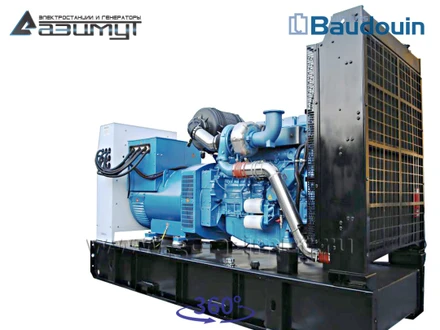

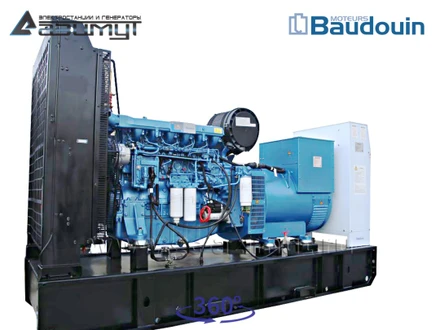

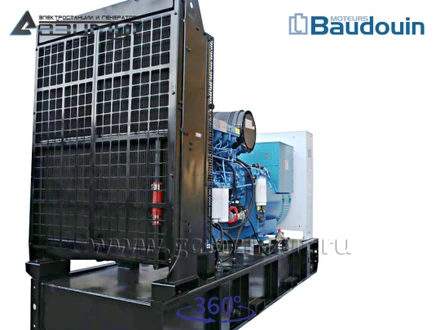

Дизель генератор открытого типа
АД 300С-Т400-1РМ9
Постоянная мощность300 кВт / 375 кВА
Резервная мощность330 кВт / 413 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательBAUDOUIN MOTEURS 6M21G440/5e
Синхронный генераторEVOTEC TCU318B
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)2940 x 1310 x 2110 мм
Вес3350 кг
Расход топлива при 100% нагрузке82,1 л/час
Топливный бак750 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательBAUDOUIN MOTEURS 6M21G440/5e
Основные технические характеристики:
Постоянная мощность 313 kWm
Номинальная мощность 368 kWm
Максимальная мощность 405 kWm
Частота вращения 1500 об/мин
Тип подачи воздуха с турбонаддувом и последующим охлаждением
Количество и расположение цилиндров 6 цилиндров, рядное, 24 клапанов
Объем двигателя 12,54 л
Диаметр поршня 127 мм
Ход поршня 165 мм
Степень сжатия 16:1
Емкость системы смазки 36 л
Емкость системы охлаждения 25 л
Потребление топлива :
110% 196,7 г/кВт*ч (94,9 л/ч)
100% 195,1 г/кВт*ч (85,0 л/ч)
75% 193,4 г/кВт*ч (63,5 л/ч)
50% 197,1 г/кВт*ч (43,1 л/ч)
25% 213,2 г/кВт*ч (23,3 л/ч)
Габариты 2170 × 1134 × 1358 мм
Сухой вес 1120 кг
Синхронный генераторEVOTEC TCU318B

EvoTec Power Generation Co., Ltd (EvoTec) - профессиональный производитель генераторов переменного тока выходной мощностью от 6,8 кВт до 4200 кВт и напряжением от 110 В до 13800 В, а также один из крупнейших в Китае центров исследований и разработок в области производства генераторов тока, расположенный зоне экономического развития Луцзян, городе Хэфей, провинция Аньхой.

EvoTec имеет 45 зарегистрированных патентов на конструкцию генератора, благодаря идеальному сочетанию передовых достижений науки и технологий Германии и Азии.

По сравнению с обычными продуктами, представленными на рынке, генераторы EvoTec намного компактнее по размеру, короче по длине, легче по весу, экологически безопасны и, что наиболее важно, имеют более высокую эффективность.

Продукция соответствует сертификатам ISO9001, ISO14001, CE, и успешно экспортируется более чем в тридцать стран мира, такие как Турция, Южная Корея, Тайвань, Испания, Германия.

Основные характеристики
Постоянная мощность 381 кВА / 305 кВт
Резервная мощность 413 кВА / 330 кВт
Описание cинхронный, бесщеточный, одноопорный, 50 Гц, фактор мощности COS Ф=0,8, 4-х полюсный, с самовозбуждением
Напряжение 230 / 400 В
Регулировка напряжения автоматическая, ETC-1
Диапазон регулировки напряжения ± 0,5%
Класс изоляции H
Класс защиты IP 22
Шаг обмотки 2 / 3
Форма волны: TIF <50
Форма волны: THF <2%
Высотность макс. 1000 м
Максимальная температура окружающей среды 60 ºС
Максимально допустимая скорость вращения 2250 об/мин
Направление вращения против часовой стрелки
Ток короткого замыкания 300%
Метод охлаждения IC01
КПД 93,9%
Вес 980 кг
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

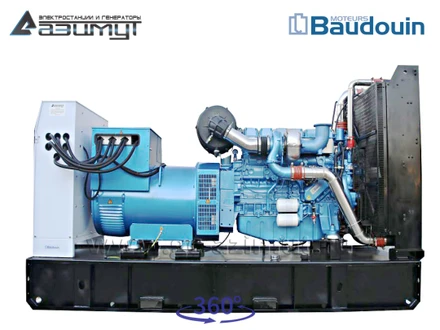

★Дизельный генератор АД 300С-Т400-1РМ9 мощностью 300 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения BAUDOUIN MOTEURS 6М21G440/5e с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора EVOTEC TCU318B номинальной мощностью 300 кВт c автоматической регулировкой напряжения,

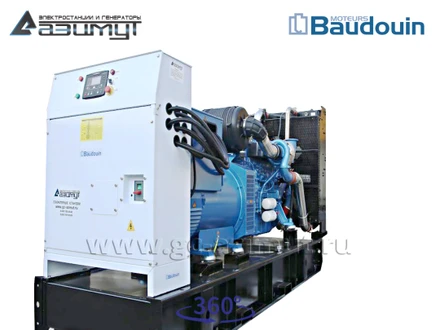

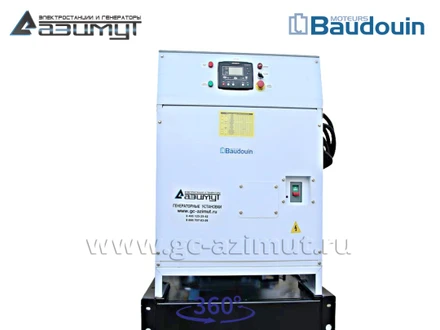

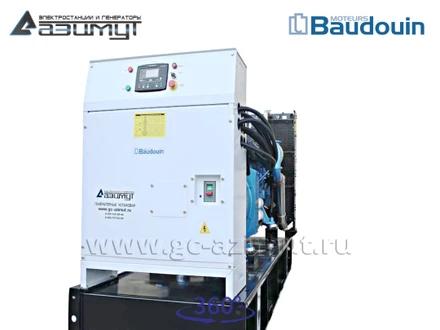

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка дизель генератора по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки

Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель спроектирован французскими инженерами компании BAUDOUIN MOTEURS на основе почти 100-летнего опыта проектирования и производства морских пропульсивных дизельных двигателей, что обеспечивает высочайший уровень прочности и надежности изначально заложенный в конструкцию.
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • экономичный расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость существенно ниже дизель генераторных установок аналогичного класса надежности оснащенных двигателями других производителей.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная генератотрная установка ДГУ,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор 300 кВт проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний дизельного электрогенератора, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-300-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки ДГУ 300 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции АД-300С-Т400-1Р:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
2 203 700 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-300С-Т400-2РМ9 300 кВт 220/380 В (трехфазный) BAUDOUIN MOTEURS открытое на раме 2-я степень,
         (автозапуск, АВР)
2 203 700 ₽
Купить
АД-300С-Т400-1РKМ9 300 кВт 220/380 В (трехфазный) BAUDOUIN MOTEURS в кожухе 1-я степень,
          (электростартер)
2 203 700 ₽
Купить
АД-300С-Т400-2РKМ9 300 кВт 220/380 В (трехфазный) BAUDOUIN MOTEURS в кожухе 2-я степень,
         (автозапуск, АВР)
2 203 700 ₽
Купить
АД-300С-Т400-1РНМ9 300 кВт 220/380 В (трехфазный) BAUDOUIN MOTEURS в контейнере 1-я степень,
          (электростартер)
2 203 700 ₽
Купить
АД-300С-Т400-2РНМ9 300 кВт 220/380 В (трехфазный) BAUDOUIN MOTEURS в контейнере 2-я степень,
         (автозапуск, АВР)
2 203 700 ₽
Купить
ЭД-300-Т400-1РКМ9 300 кВт 220/380 В (трехфазный) BAUDOUIN MOTEURS передвижное 1-я степень,
          (электростартер)
2 203 700 ₽
Купить
ЭД-300-Т400-2РКМ9 300 кВт 220/380 В (трехфазный) BAUDOUIN MOTEURS передвижное 2-я степень,
         (автозапуск, АВР)
2 203 700 ₽
Купить
