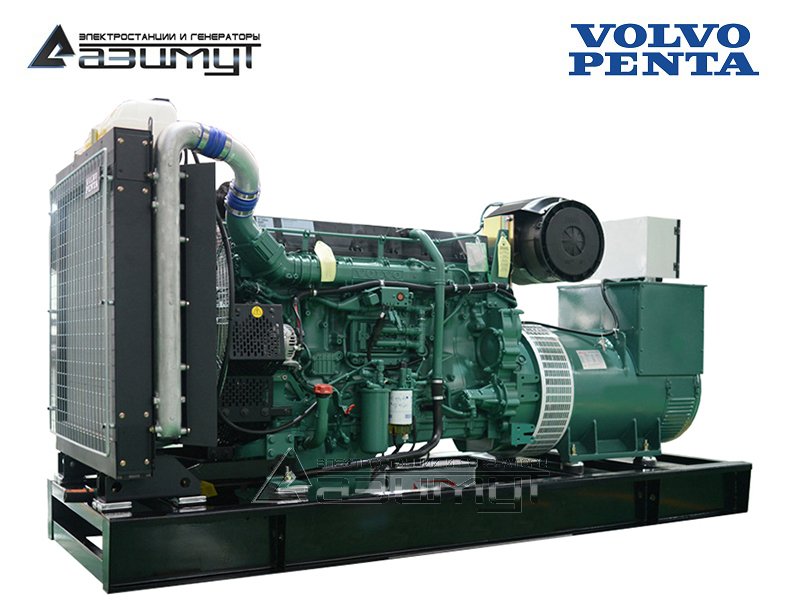

ДГУ Volvo Penta
АД-250С-Т400-1РМ23

Дизельная электростанция открытого типа
АД 250С-Т400-1РМ23
Постоянная мощность250 кВт / 312,5 кВА
Резервная мощность275 кВт / 344 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательVOLVO PENTA TAD1341GE
Синхронный генераторLEROY-SOMER TAL 046 G
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)3360 x 1310 x 1920 мм
Вес2785 кг
Расход топлива при 100% нагрузке66,9 л/час
Топливный бак700 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательVOLVO PENTA TAD1341GE
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Число и расположение цилиндров 6 цилиндра в ряд, вертикальное
Тип четырехтактный
Диаметр поршня 131 мм
Ход поршня 158 мм
Объем двигателя 12,78 л
Коэффициент сжатия 18,1:1
Сухой вес 1325 кг
Вес заправленного 1790 кг
ПРОИЗВОДИТЕЛЬНОСТЬ:
Постоянная мощность (брутто) 271 кВт (369 л.с.)
Резервная мощность (брутто) 298 кВт (405 л.с.)
МАСЛЯНАЯ СИСТЕМА:
Расход масла при мощности
номинальной 0,04 л/час
максимальной 0,04 л/час
Емкость масляной системы 36 л
ТОПЛИВНАЯ СИСТЕМА:
Удельный расход топлива при нагрузке %% от номинальной мощности
25% 230 г/кВт*ч
50% 202 г/кВт*ч
75% 195 г/кВт*ч
100% 191 г/кВт*ч
СИСТЕМА ПОДАЧИ ВОЗДУХА И ГАЗОВЫХЛОПА:
Температура выхлопных газов после турбины при нагрузке:
номинальной 22,7 м³/мин
максимальной 24,1 м³/мин
Максимально допустимое сопротивление воздушному потоку 5,0 кПа
Теплота, выделяемая с выхлопными газами при нагрузке:
номинальной -- // -- кВт
максимальной -- // -- кВт
Температура выхлопных газов после турбины при нагрузке:
номинальной 405 ºС
максимальной 414 ºС
Максимальное противодавление в магистрали газовыхлопа 10 кПа
Поток выхлопных газов при нагрузке:
номинальной 49,0 м³/мин
максимальной 52 м³/мин
СИСТЕМА ОХЛАЖДЕНИЯ:
Теплота, выделяемая корпусом двигателя при нагрузке
номинальной -- // --
максимальной -- // --
Теплота, выделяемая радиатором при нагрузке
номинальной -- // --
максимальной -- // --
Поток воздуха на охлаждение радиатора при нагрузке
номинальной 6,8 м³/c
максимальной 8,2 м³/c
Мощность вентилятора 10 кВт
Габариты (Д х Ш х В) 2206 х 1114 х 1391 мм
Соответствие экологическим стандартам EU Stage 2
Страна происхождения Швеция
Синхронный генераторLEROY-SOMER TAL 046 G

TAL - это новое поколение промышленных генераторов переменного тока от Leroy-Somer. Интегрируя новейшие технологии и инновации, разработанные командой по исследованиям и разработкам, TAL является ответом на вызовы этого мира для людей, нуждающихся в надежных и высокопроизводительных решениях для производства электроэнергии.

Основные характеристики:
Постоянная мощность 325 кВА / 260 кВт
Тип синхронный, бесщеточный, одноопорный
Класс изоляции H
Шаг обмотки 2/3, 6 проводов
Класс защиты IP23
Высота над уровнем моря ≤ 1000 м
Предельная скорость 2250 об/мин
Расход воздуха на охлаждение (50 Гц) 0,29 м³/мин
Ток короткого замыкания AREP+/PMG = 2,7A 5 сек
Система возбуждения ШУНТ
Регулятор напряжения автоматический R120
Диапазон регулировки напряжения +/- 1%
Напряжение:
соединение Y 380V / 400V / 415V / 440V
соединение Δ 220V / 230V / 240V
соединение YY 200V / 220V
Частота 50 Гц / 60 Гц
Коэффициент нелинейных искажений без нагрузки < 2%
Коэффициент нелинейных искажений при линейной нагрузке < 5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF < 2%
КПД 93,6%
Длина х Ширина 1084 мм х 568 мм
Масса 888 кг
Соответствие стандартам IEC 60034
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

★Дизельный генератор АД 250С-Т400-1РМ23 мощностью 250 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Volvo Penta TAD1341GE с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора LEROY-SOMER TAL 046 G номинальной мощностью 250 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации, по своим характеристикам аналогичный модели ADV-250-T400.



ПРЕИМУЩЕСТВА:

  • Расход топлива – один из лучших показателей среди всех производителей. При сравнении двигателя VOLVO PENTA с двигателем конкурента, VOLVO PENTA, скорее всего, окажется более экономичным, особенно при работе в реальных условиях постоянной работы в диапазонах от 50% до 100% номинальной мощности.
  • Экологичность – соответствие европейским нормам выхлопа – директива RoHS2, 2011/65/EU.
  • Тихий выхлоп – одни из самых тихих двигателей в мире, с низкой вибрацией, что благоприятно сказывается на ресурсе, и делает комфортной эксплуатацию в жилой застройке.
  • Длинный межсервисный интервал – периодичность замены фильтров и масла - 500 моточасов, обеспечивает низкую стоимость владения генераторной установкой.
  • Гарантия 1 год без ограничения пробега. Возможно продление гарантии до 3-х лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС ADV-250,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний дизельного электрогенератора, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-250С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки ДГУ 250 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции АД-250С-Т400-1Р Volvo Penta:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
3 176 600 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-250С-Т400-2РМ23 250 кВт 380 В (трехфазный) VOLVO PENTA открытое на раме 2-я степень,
         (автозапуск, АВР)
3 176 600 ₽
Купить
АД-250С-Т400-1РKМ23 250 кВт 380 В (трехфазный) VOLVO PENTA в кожухе 1-я степень,
          (электростартер)
3 176 600 ₽
Купить
АД-280С-Т400-1РKМ23 250 кВт 380 В (трехфазный) VOLVO PENTA в кожухе 1-я степень,
          (электростартер)
3 176 600 ₽
Купить
АД-250С-Т400-2РKМ23 250 кВт 380 В (трехфазный) VOLVO PENTA в кожухе 2-я степень,
         (автозапуск, АВР)
3 176 600 ₽
Купить
АД-280С-Т400-2РKМ23 250 кВт 380 В (трехфазный) VOLVO PENTA в кожухе 2-я степень,
         (автозапуск, АВР)
3 176 600 ₽
Купить
АД-250С-Т400-1РНМ23 250 кВт 380 В (трехфазный) VOLVO PENTA в контейнере 1-я степень,
          (электростартер)
3 176 600 ₽
Купить
ЭД-250-Т400-1РКМ23 250 кВт 380 В (трехфазный) VOLVO PENTA передвижное 1-я степень,
          (электростартер)
3 176 600 ₽
Купить
ЭД-250-Т400-2РКМ23 250 кВт 380 В (трехфазный) VOLVO PENTA передвижное 2-я степень,
         (автозапуск, АВР)
3 176 600 ₽
Купить
АД-250С-Т400-2РНМ23 250 кВт 380 В (трехфазный) VOLVO PENTA в контейнере 2-я степень,
         (автозапуск, АВР)
3 176 600 ₽
