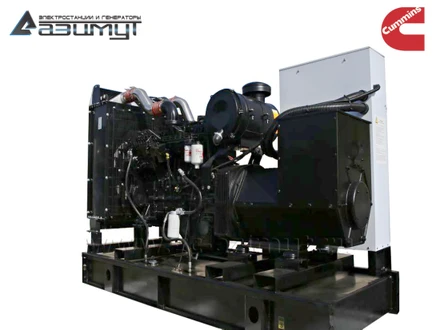

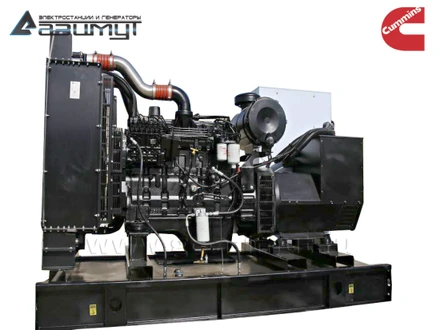

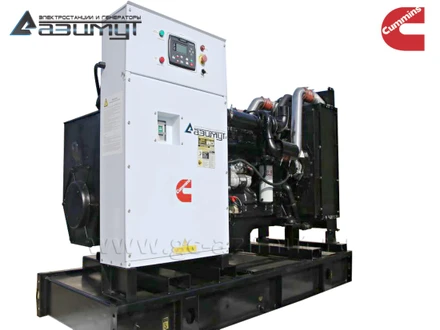

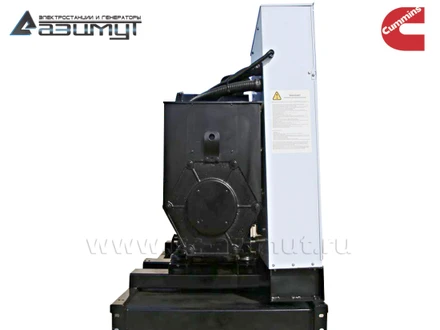

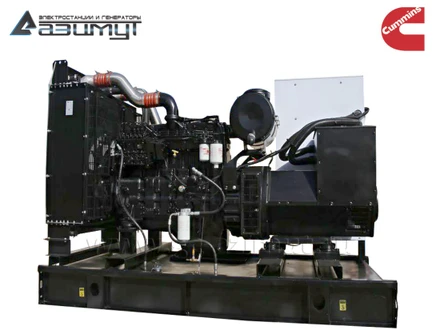

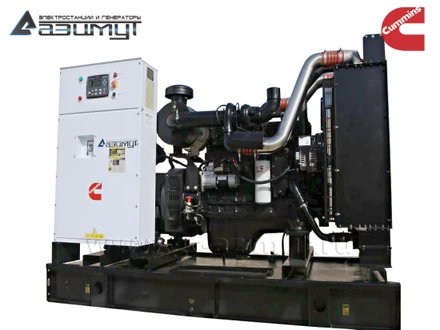

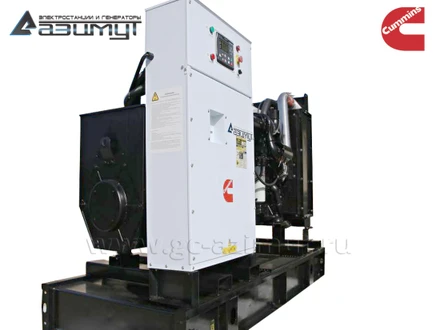

АД-250С-Т400-1РМ15
Постоянная мощность | 250 кВт / 312,5 кВA |
Резервная мощность | 275 кВт / 343,75 кВA |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Количество фаз | трехфазная |
Первичный дизельный двигатель | CUMMINS NTA855-G1B |
Синхронный генератор | AZIMUT ZC4ES |
Контроллер | HGM6120 |
Исполнение | открытое на раме |
Степень автоматизации | 1-я |
Габариты (Д х Ш х В) | 3020 х 1100 х 1850 мм |
Вес | 2790 кг |
Расход топлива при 100% нагрузке | 61,0 л/час |
Топливный бак | 800 л |
Автономность | мин. 8 часов |
Гарантия | 24 месяца |
Скрыть
Дизельный двигатель | CUMMINS NTA855-G1B |
---|---|
Основные характеристики | |
Постоянная мощность | 284 кВт |
Резервная мощность | 321 кВт |
Частота вращения | 1500 об/мин |
Объем двигателя | 14 л |
Количество и расположение цилиндров | 6, рядное |
Сухой вес | 1300 кг |
Диаметр поршня | 140 мм |
Ход поршня | 152 мм |
Коэффициент сжатия | 14,0:1 |
Скорость поршня | 7,62 м/с |
Среднее эффективное давление BMEP | 2414 кПа |
Порядок работы цилиндров | 1-5-3-6-2-4 |
Регулировка частоты вращения | электронная |
Точность регулировки частоты вращения | +/- 2,5% |
Топливная система | |
Дизельное топливо | ГОСТ 305-82 |
Емкость топливного бака | 800 л |
Модель топливного насоса | топливная система с насос-форсунками |
Тип топливного фильтра | полнопоточный со сменным картриджем |
Расход топлива при нагрузке | |
100% | 61,0 л/ч |
75% | 45,8 л/ч |
50% | 30,5 л/ч |
Удельный расход топлива | 208,8 г/кВт*ч |
Максимальная температура в топливопроводе | 70 °С |
Максимальное давление в топливопроводе | 152 мм рт. ст. |
Система смазки | |
Система смазки комбинированная | комбинированная под давлением и разбрызгиванием |
Тип масляного насоса | шестеренчатого типа с приводом от распредвала |
Тип масляного фильтра | полнопоточный патронный фильтр |
Тип масла | SAE 15W40 / 10W30 |
Емкость масляной системы | 38,6 л |
Удельный расход масла на угар | 0,2 г/кВт*ч |
Максимальная температура масла | 135 °C |
Давление масла в системе | 207 кПа |
Система охлаждения | |
Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
Тип охлаждающей жидкости | ГОСТ 28084-89 |
Емкость системы охлаждения | 70 л |
Максимальная температура охлаждающей жидкости | 97 °C |
Водяной насос | центробежного типа с ременным приводом |
Производительность водяного насоса | 303 л/мин |
Мощность вентилятора | 8 кВт |
Система электрооборудования | |
Напряжение в системе | 24 В |
Пусковое устройство | электростартер 5,5 кВт |
Максимальный ток зарядного генератора | 55 А |
Аккумуляторная батарея | 2*190 А/ч |
Система подачи воздуха | |
Тип | с турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «вода-воздух» |
Тип воздушного фильтра | бумажный, заменяемый |
Максимальное сопротивление воздушного фильтра | 6,2 кПа |
Максимальное статическое сопротивление воздушному потоку | 260 мм вод. ст. |
Расход воздуха вентилятора на охлаждение радиатора | 7,5 м³/с |
Расход воздуха на питание двигателя | 24,5 м³/мин |
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 1,44 м² |
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 1,44 м² |
Система газовыхлопа | |
Температура выхлопных газов | 524 °С |
Поток выхлопных газов | 67,7 м³/мин |
Тип глушителя | Промышленный - 9 dB |
Максимальное противодавление выхлопных газов | 10,2 кПа |
Тепловые параметры | |
Общее тепловыделение ДГУ | 464 кВт |
Система газовыхлопа | 245 кВт |
Система охлаждения | 176 кВт |
Корпус двигателя и генератора | 43 кВт |
Синхронный генератор | ZC4D |
---|---|
Основные характеристики | |
Постоянная мощность | 312,5 кВА / 250 кВт |
Резервная мощность | 343,7 кВА / 275 кВт |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Вес | 720 кг |
Род тока | переменный, трехфазный |
Номинальная сила тока | 450 А |
Количество полюсов | 4 |
Коэффициент мощности COS Ф | 0,8 |
КПД | 93,0% |
Тип | синхронный, бесщеточный, одноопорный |
Система возбуждения | самовозбуждение |
Регулировка напряжения | автоматическая |
Класс защиты | IP 22 |
Класс изоляции | H |
Количество выводов | 12 |
Обмотка | 2 / 3 |
Диапазон регулировки напряжения | +/- 5% |
Нестабильность выходного напряжения в переходном режиме | +/- 1% |
Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
Форма волны NEMA = TIF | < 50 |
Форма волны I.E.C = THF | 3 |
Максимальная скорость | 2250 об/мин |
Ток короткого замыкания | 300% (10 с) |
Диск крепления | SAE 1# / 14" |
Шкаф управления | ШУЭ 1Р630 |
---|---|
Основные характеристики | |
Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
Автоматический выключатель | 630 А |
Автомат ввода резерва | нет |
Функции | |
- управление дизельным электроагрегатом | |
- сигнализация предупреждений и аварий | |
- подача напряжения на собственные нужды | |
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
- кнопка аварийного останова |
Подробные технические характеристики

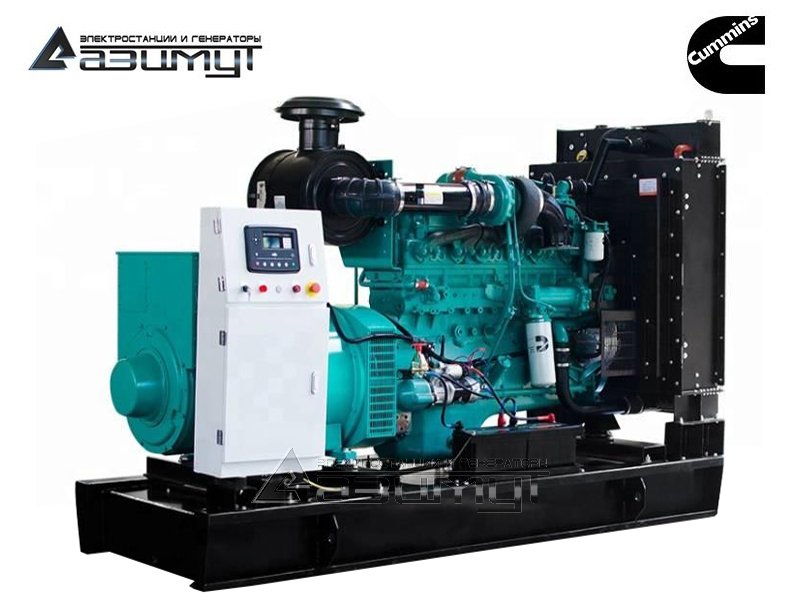

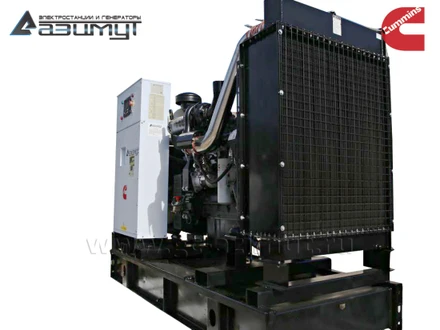

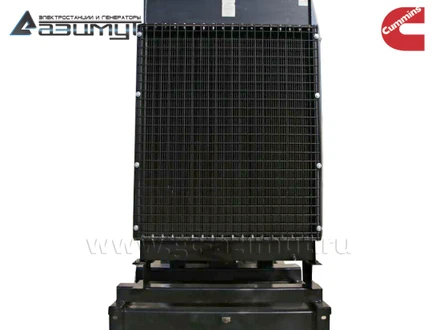

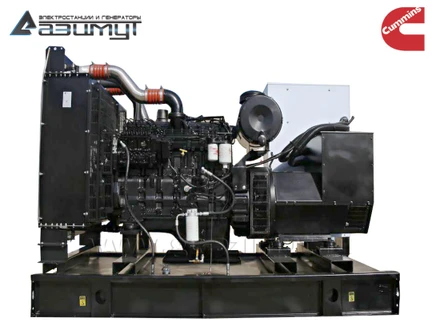

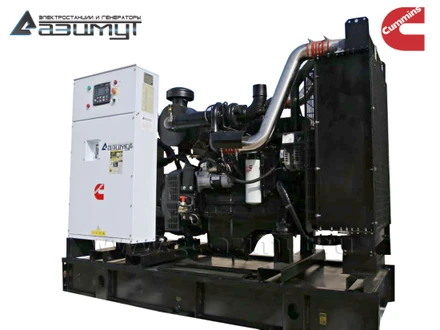

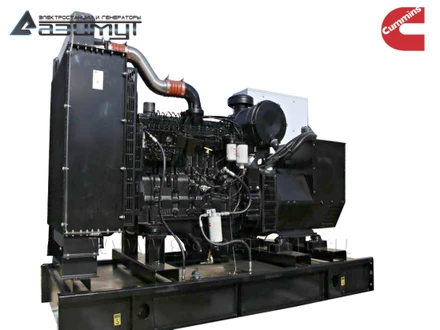

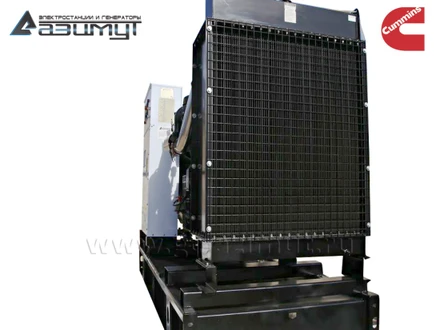

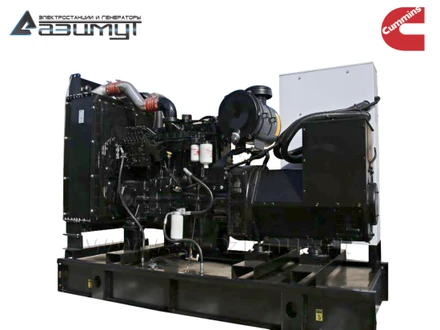

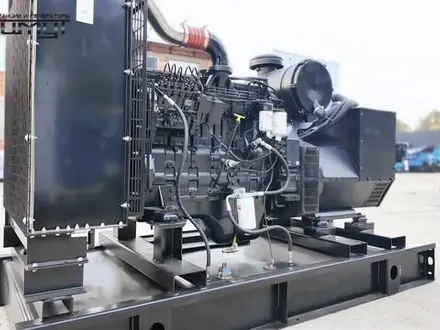

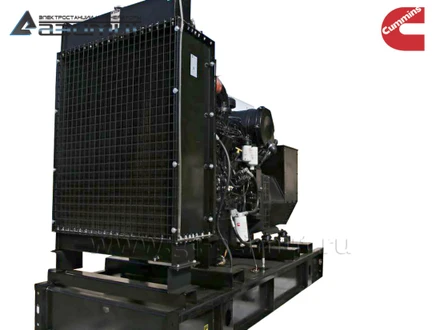

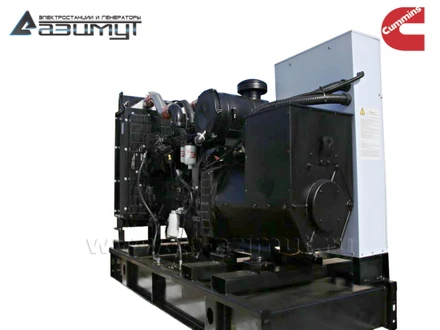

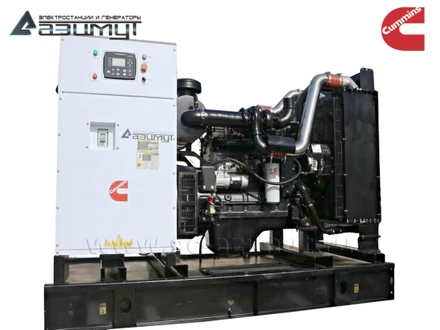

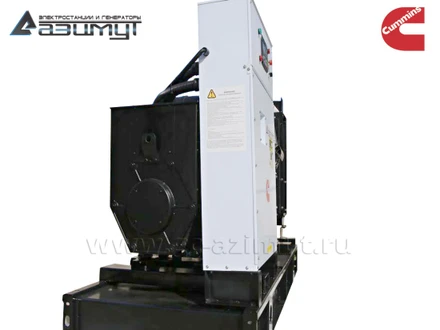

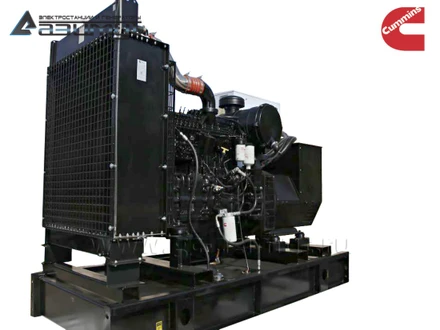

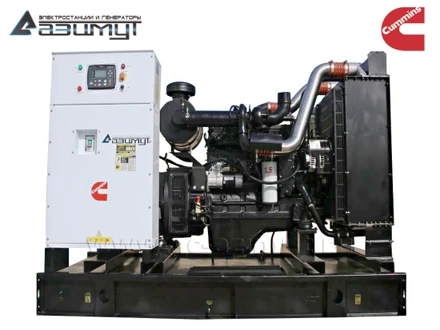

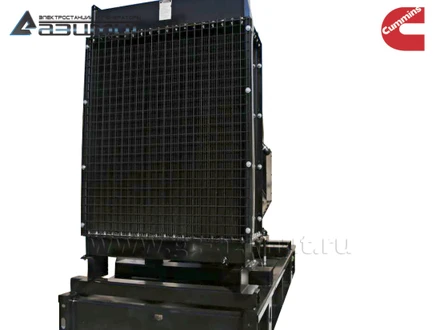

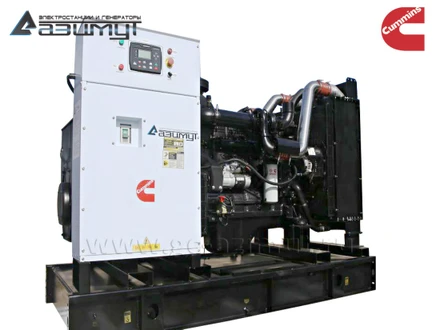

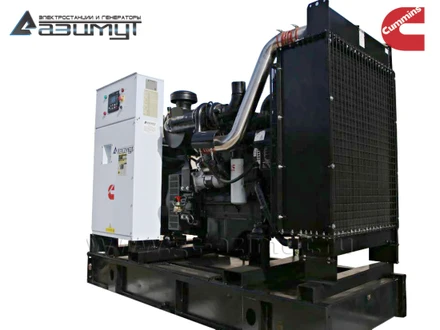

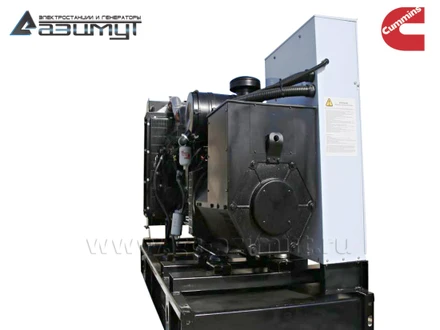

★ Дизель генератор АД 250С-Т400-1РМ15 мощностью 250 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS NTA855-G1B, объемом 14 литров и номинальной мощностью 284 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT ZC4ES номинальной мощностью 250 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.
ПРЕИМУЩЕСТВА:
- первичный дизельный двигатель от мирового лидера двигателестроения CUMMINS - гарантия надежной, долговременной работы ДГУ при самых тяжелых режимах эксплуатации,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- низкий расход топлива и масла,
- в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
- цена дизель генератора существенно ниже импортных аналогов с двигателем CUMMINS.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
