АД-24С-Т400-1РКМ5

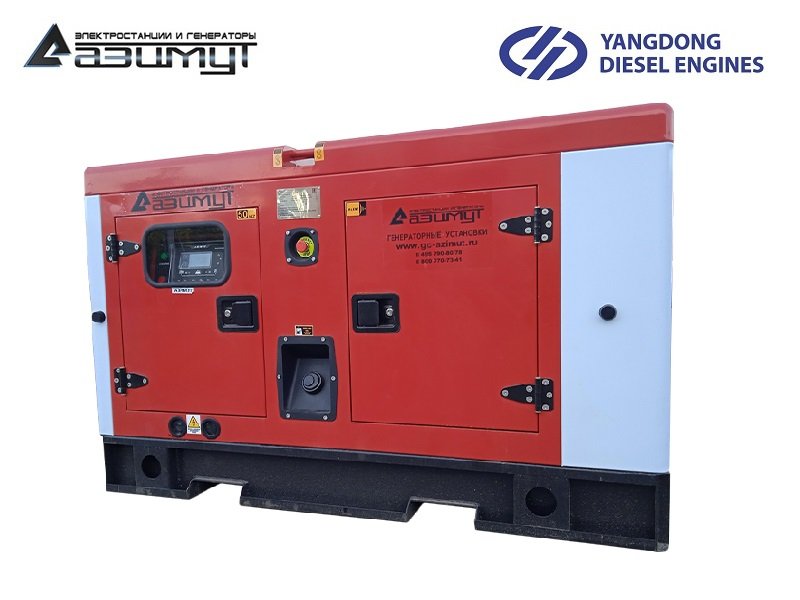

Дизельный генератор 24 кВт в кожухе
АД-24С-Т400-1РКМ5
Постоянная мощность24 кВт / 30 кВA
Резервная мощность26 кВт / 33 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательYANGDONG Y4100D
Синхронный генераторAZIMUT Z184G
КонтроллерHGM6120
Исполнениев шумозащитном кожухе
Степень автоматизации1-я
Габариты (Д х Ш х В)2250 х 900 х 1230 мм
Вес880 кг
Расход топлива при 100% нагрузке8,92 л/час
Топливный бак100 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель YANGDONG Y4100D
Основные характеристики
Количество и расположение цилиндров 4 цилиндра, рядное, вертикальное
Тип камеры сгорания прямой впрыск
Частота вращения 1500 об/мин
Диаметр поршня 100 мм
Ход поршня 118 мм
Коэффициент сжатия 18:1
Постоянная мощность 32 кВт
Резервная мощность 36 кВт
Объем двигателя 3,707 л
Порядок работы цилиндров 1-3-4-2
Удельный расход топлива 237 г/кВт*ч
Тип подачи воздуха атмосферный
Охлаждение водяное, форсированное
Запуск электростартер
Сухой вес 330 кг
Габариты 892 x 618 x 740 мм
Регулировка частоты вращения механическая
Синхронный генератор Z184G
Основные характеристики
Постоянная мощность 31 кВА / 25 кВт
Резервная мощность 34 кВА / 27,5 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 158 кг
Род тока переменный, трехфазный
Номинальная сила тока 43,2 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 85,0%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управления ШУЭ 1Р50
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 50 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова
Шумозащитный кожух ВШК-24
Назначение Эффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 2200 х 910 х 1230 мм
Вес 285 кг
Материал кожуха сталь 2 мм
Уровень шума (7м) 50 дБ
Окраска порошковая окраска
Условия экплуатации эксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации +5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации -10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

★3-фазный дизельный генератор АД-24С-Т400-1РКМ5 YANGDONG мощностью 24 кВт в шумозащитном кожухе

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизельный генератор в составе:

- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения YANGDONG Y4100D, номинальной мощностью 30 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В AZIMUT Z184G номинальной мощностью 24 кВт c автоматической регулировкой напряжения,

  • шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • рама со стальным топливным баком на 8 часов работы,
  • всепогодный шумозащитный кожух установлен на раму.



НАЗНАЧЕНИЕ:

Дизельный генератор 24 кВт в шумозащитном кожухе используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц  для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка ДЭС по первой степени автоматизации осуществляются в ручном режиме оператором.

Данная модель представляет собой промышленный дизельный генератор в кожухе, предназначенный для постоянной эксплуатации, по своим техническим характеристикам аналогичный модели ТСС АД-24С-Т400-1РКМ5.


ПРЕИМУЩЕСТВА:

  • двигатели YANGDONG несколько дефорсированы, отличаются бОльшим рабочим объемом на единицу мощности, по сравнению с ближайшими конкурентами, вследствие чего обладают длительным моторесурсом, повышенным крутящим моментом, легче воспринимают пиковые нагрузки;
  • простая конструкция двигателя позволяет проводить практически любой ремонт на месте своими силами;
  • запасные части доступны по цене, помимо нашей компании, возможно заказывать запасные части на Алиэкспрессе напрямую из Китая без наценки;
  • низкий расход масла на угар - менее 0,2%;
  • дизель генераторы YANGDONG привлекательны по цене, и, в то же время, обладают профессиональным уровнем надежности.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельный генератор YANGDONG 24 кВт в шумозащитном кожухе,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
