АД-24С-Т400-1РПМ19

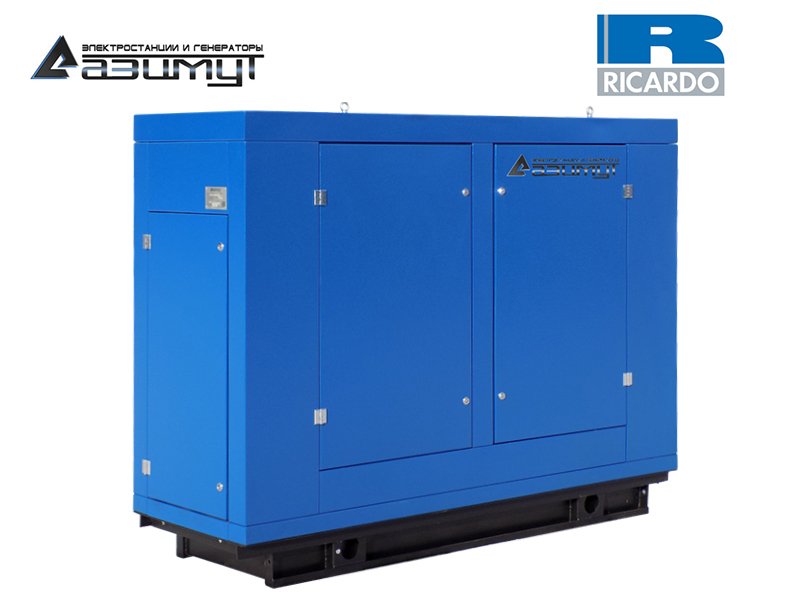

Дизельный генератор 24 кВт под капотом
АД 24С-Т400-1РПМ11
Постоянная мощность24 кВт / 30 кВA
Резервная мощность26,4 кВт / 33 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательRICARDO K4100D
Синхронный генераторAZIMUT Z184G
КонтроллерHGM6120
Исполнениепод капотом
Степень автоматизации1-я
Габариты (Д х Ш х В)2100 х 700 х 1650 мм
Вес748 кг
Расход топлива при 100% нагрузке9,3 л/час
Топливный бак120 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательRICARDO K4100D
Технические характеристики
Постоянная мощность30 кВт
Резервная мощность33 кВт
Частота вращения1500 об/мин
Объем двигателя3,61 л
Количество и расположение цилиндров4 цилиндра, рядное, вертикальное
Сухой вес380 кг
Диаметр поршня100 мм
Ход поршня115 мм
Коэффициент сжатия19:1
Скорость поршня5,75 м/c
Среднее эффективное давление, BMEP0,66 МПа
Порядок работы цилиндров1-3-4-2
Регулировка частоты вращениямеханическая
Точность регулировки частоты вращения+/- 5%
Топливная система
Дизельное топливоГОСТ 305-82
Модель топливного насоса4-х секционный, плунжерный
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%9,3 л/ч
75%6,7 л/ч
50%5,3 л/ч
Удельный расход топлива 258 г/кВт*ч
Максимальная температура в топливопроводе55 ºС
Максимальное давление в топливопроводе1,8 бар
Система смазки
Система смазкикомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа, с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 13 л
Удельный расход масла на угар 2,04 г/кВт*ч
Максимальная температура масла105 ºС
Давление масла в системе3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения13 л
Максимальная температура охлаждающей жидкости103 ºС
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса130 л/мин
Мощность вентилятора0,7 кВт
Система электрооборудования
Напряжение в системе12 В
Пусковое устройствостартер, 2,5 кВт
Максимальный ток зарядного генератора25 А
Аккумуляторная батарея1 х 12 В / 60 А*ч
Система подачи воздуха
Типбез наддува
Тип воздушного фильтрафильтроэлемент
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку4,2 кПа
Расход воздуха вентилятора на охлаждение радиатора80 м³/мин
Расход воздуха на питание двигателя2,8 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя0,36 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора0,36 м²
Система газовыхлопа
Температура выхлопных газов480 ºС
Поток выхлопных газов7 м³/ч
Тип глушителяпромышленный - 9 dB
Максимальное противодавление выхлопных газов9,8 кПа
Тепловые параметры
Общее тепловыделение ДГУ51 кВт/ч
Система газовыхлопа29 кВт/ч
Система охлаждения17 кВт/ч
Корпус двигателя и альтернатора5 кВт/ч
Синхронный генераторZ184G
Основные характеристики
Постоянная мощность31 кВА / 25 кВт
Резервная мощность34 кВА / 27,5 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес158 кг
Род токапеременный, трехфазный
Номинальная сила тока43,2 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД85,0%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 1Р50
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель50 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова
Капот КТС-30
НазначениеЗащита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа
Габариты2100 х 700 х 1650 мм
Вес140 кг
Уровень шума (7м)70 дБ
Материал капотасталь 1,5 мм
Окраскапорошковая
ЦветRAL 5005, другой цвет - по запросу
Условия эксплуатации ДГУэксплуатация вне помещения на открытом воздухе
Температура окружающей среды+ 5ºС....+ 40ºС
Характеристики
- большие дверцы для обслуживания дизельного генератора
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- гидроизоляция (защита от осадков)
- транспортировочные узлы

Подробные технические характеристики

★3-фазный дизельный генератор АД 24С-Т400-1РПМ19 RICARDO мощностью 24 кВт под капотом

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизельный генератор в составе:

- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения RICARDO K4100D, номинальной мощностью 30 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В AZIMUT Z184G номинальной мощностью 24 кВт c автоматической регулировкой напряжения,

  • шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • рама со стальным топливным баком на 8 часов работы,
  • на раме установлен погодозащитный капот.



НАЗНАЧЕНИЕ:

Дизельный генератор 24 кВт под капотом используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц  для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка ДЭС по первой степени автоматизации осуществляются в ручном режиме оператором.

Данная модель представляет собой промышленный дизельный генератор под погодозащитным капотом, предназначенный для постоянной эксплуатации, по своим техническим характеристикам аналогичный модели ТСС АД-24С-Т400-1РПМ19.


ПРЕИМУЩЕСТВА:

  • низкая отпускная цена на дизельный генератор;
  • необслуживаемый бесщеточный генератор, изготовленный по технологии STAMFORD, с высоким качеством выходного напряжения;
  • контроллер с ЖК дисплеем с управлением на русском языке;
  • доступные цены на расходные материалы;
  • возможность самостоятельно осуществлять техническое обслуживание;
  • адаптированность к ГСМ, доступных на российском рынке;
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями.


НЕДОСТАТКИ:

  • моторесурс двигателя RICARDO от 8000 до 12000 моточасов, что меньше, чем у двигателей производства США, Европа, Южная Корея, Россия, Беларусь, Индия;
  • повышенный расход топлива и масла на угар;
  • несоответствие современным экологическим нормам;
  • двигатели RICARDO производятся в Китае на нескольких десятках различных предприятий. Многие из которых выпускают двигатели крайне низкого качества по бросовым ценам, зачастую из восстановленных компонентов, безо всякой гарантии и контроля качества;
  • дизельные генераторы с такими двигателями совсем не предназначены для выработки электроэнергии, они используются лишь для того, чтобы нечистоплотные подрядчики могли продемонстрировать заказчику наличие резервного источника питания на объекте;
  • из-за высокой конкуренции многие недобросовестные российские производители используют такие двигатели с целью демпинга на рынке;
  • распространенным вариантом обмана заказчиков также является подмена понятий: мощность двигателя выдается за мощность дизельного генератора. По факту реальная выдаваемая мощность будет на 15-20% ниже, попытки эксплуатировать дизельный генератор по номинальной мощности приведут к перегреву и быстрому выходу из строя;
  • ПК "Азимут" закупает не самые дешевые двигатели, которые производятся на заводе, оснащенном современным оборудованием и с системой менеджмента качества;
  • ПК "Азимут" проводит обязательные испытания дизельных генераторов под нагрузкой в течение двух часов, это позволяет выявить и устранить до 95% всех неполадок и заводского брака на этом этапе, и поставить заказчику оборудование, в котором мы уверены;
  • многие компании - постащики дизельных генераторов RICARDO не имеют ни сервисной службы, ни региональных сервисных центров, ни складов с запасными частями. Покупайте дизельный генератор только в той компании, которая обладает достаточными ресурсами для гарантийного и послегарантийного ремонта. У нашей компании есть собственная сервисная служба, склад запасных частей и материалов, а также развитая сеть региональных сервисных центров;
  • остерегайтесь сверх дешевых цен, если Вам предложили дизельный генератор на несколько тысяч рублей дешевле, то не факт, что за это не придется расплачиваться потом, такое оборудование может оказаться просто грудой металлоллома по истечении гарантийного срока;



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельный генератор 24 кВт под капотом,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.


МЫ ПРОИЗВОДИМ ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ С 2008 ГОДА. МЫ ЗНАЕМ ВСЕ О RICARDO !



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ

Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
