АД-24C-T400-2РМ18
Постоянная мощность | 24 кВт / 30 кВA |
Резервная мощность | 26,4 кВт / 33 кВA |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Количество фаз | трехфазная |
Первичный дизельный двигатель | PERKINS 1103A-33G |
Синхронный генератор | STAMFORD PI144G |
Контроллер | DEEP SEA DSE 6120 |
Исполнение | открытое на раме |
Степень автоматизации | 2-я (АВР) |
Габариты (Д х Ш х В) | 1610 x 780 x 1230 мм |
Вес | 722 кг |
Расход топлива при 100% нагрузке | 7,2 л/час |
Топливный бак | 60 л |
Автономность | мин. 8 часов |
Гарантия | 2 года |
Скрыть
Дизельный двигатель | PERKINS 1103A-33G |
---|---|
Основные характеристики: | |
Тип двигателя внутреннего сгорания | дизельный, 4-х тактный |
Скорость вращения | 1500 об/мин |
Основная механическая мощность (брутто) | 28,2 kWm (37,8 л.с.) |
Резервная механическая мощность (брутто) | 31,0 kWm (41,6 л.с.) |
Основная механическая мощность (нетто) | 27,7 kWm (37,1 л.с.) |
Резервная механическая мощность (нетто) | 30,4 kWm (40,8 л.с.) |
Типичная электрическая мощность | 30 kVA (24 kWe) |
Количество и расположение цилиндров | 3 цилиндра, рядное, вертикальное |
Диаметр поршня | 105 мм |
Ход поршня | 127 мм |
Объем двигателя | 3,3 л |
Тип подачи воздуха | атмосферный |
Система зажигания | прямой впрыск |
Коэффициент сжатия | 19,25:1 |
Направление вращения коленчатого вала | Против часовой стрелки (со стороны маховика) |
Емкость масляной системы | 8,3 л |
Тип охлаждения | водяное |
Емкость системы охлаждения | 10,2 л |
Расход топлива при нагрузке: | |
110% | 8,1 л/ч |
100% | 7,2 л/ч |
75% | 5,61 л/ч |
50% | 4,06 л/ч |
Габариты (Д х Ш х В) | 1000 х 629 х 951 мм |
Сухой вес | 412 кг |
Периодичность замены масла, масляного и топливного фильтров | 500 моточасов |
Норма токсичности выхлопных газов | --- // --- |
Комплектация | ElectropaK |
Синхронный генератор | STAMFORD PI144G |
---|---|
Основные характеристики | |
Постоянная мощность | 30 кВА |
Резервная мощность | 33 кВА |
Тип | синхронный, бесщеточный, одноопорный |
Род тока | переменный, трехфазный |
Система возбуждения | самовозбуждение |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Коэффициент мощности COS Ф | 0,8 |
Класс защиты | IP 23 |
Класс изоляции | H |
Количество полюсов | 4 |
Количество выводов | 12 |
Обмотка | 311, двухслойная, концентрическая |
Шаг обмотки | 2 / 3 |
Диапазон регулировки напряжения | +/- 1% |
Автоматический регулятор напряжения | AS480 |
Подавление колебаний по стандартам | BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N |
Соответствие международным стандартам | BS EN 60034, VDE 05030, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359. |
Габариты упаковочной тары | 850 х 510 х 670 мм |
Вес | 160 кг |
Шкаф управления | ШУЭ DSE 6120 |
---|---|
Основные характеристики | |
Панель управления | на базе контроллера Deep Sea DSE 6120 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки. |
Функции | |
- управление дизельной электростанцией |
|
- сигнализация предупреждений и аварий |
|
- подача электрического тока на собственные нужды |
|
- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ |
|
- кнопка аварийного останова |
Подробные технические характеристики

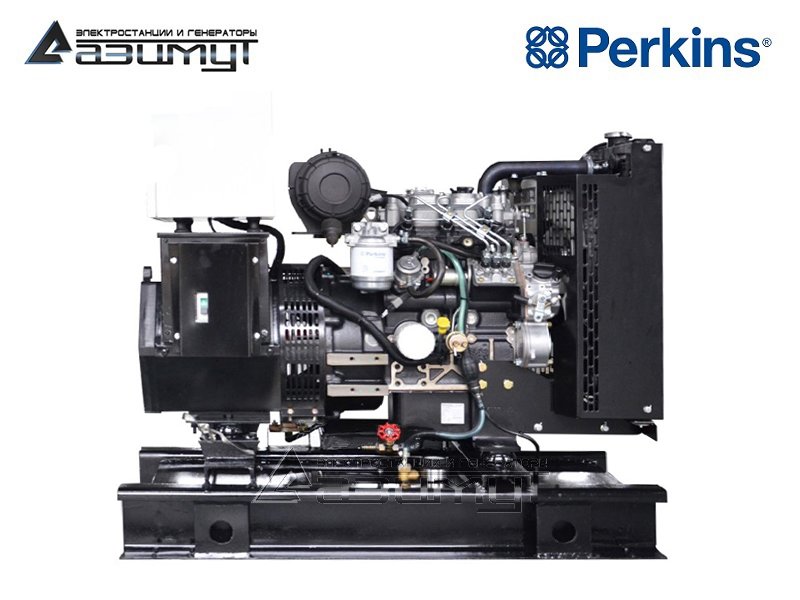

★Дизельный генератор АД-24C-T400-2РМ18 мощностью 24 кВт с автозапуском (АВР) открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ 24 кВт в составе:
- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения PERKINS 1103A-33G, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В STAMFORD PI144G номинальной мощностью 24 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером Deep Sea DSE 6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизельная электростанция ДЭС 24 кВт с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.
Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ОСОБЕННОСТИ:
- Двигатель Perkins – английский джентльмен в мире дизельных моторов, которому вы всегда можете доверять и положиться на него для решения самых сложных задач.
- Более 80% когда-либо произведенных двигателей Perkins до сих пор находятся в эксплуатации.
- Компания Perkins, основанная в 1932 году, с 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
- Perkins располагает производственными площадками в Великобритании, США, Индии и Китае суммарной мощностью свыше 500.000 двигателей в год,
- Промышленные 3-х цилиндровые дизельные двигатели серии 1003 выпускаются на заводе в городе Питерборо, графство Кембриджшир в восточной Англии, в 120 километрах от Лондона,
- Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие современным экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-24,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-24-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
