АД-24С-Т400-1РМ18

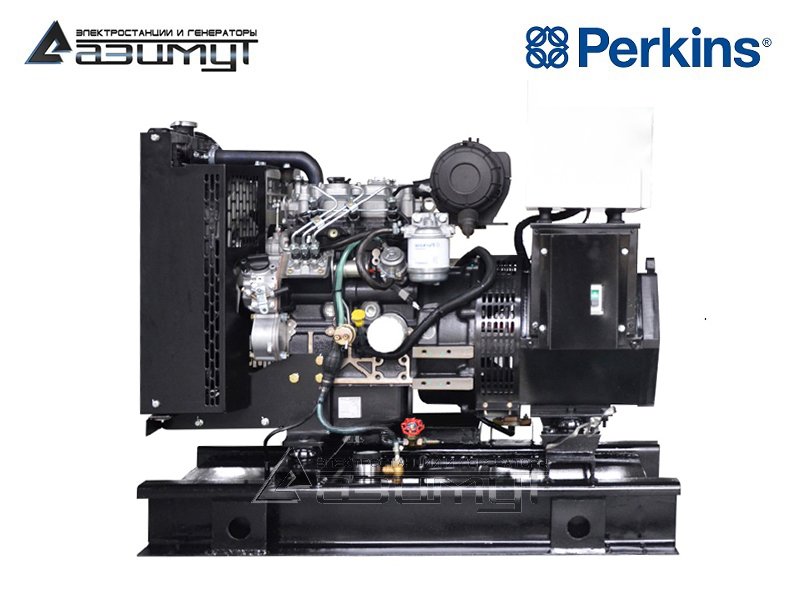

Дизельная электростанция 24 кВт открытого типа
АД 24С-Т400-1РМ18
Постоянная мощность24 кВт / 30 кВA
Резервная мощность26,4 кВт / 33 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 1103A-33G
Синхронный генераторSTAMFORD PI144G
КонтроллерDSE 6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1610 x 780 x 1230 мм
Вес715 кг
Расход топлива при 100% нагрузке7,2 л/час
Топливный бак60 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 1103A-33G
Основные характеристики:
Тип двигателя внутреннего сгорания дизельный, 4-х тактный
Скорость вращения 1500 об/мин
Основная механическая мощность (брутто) 28,2 kWm (37,8 л.с.)
Резервная механическая мощность (брутто) 31,0 kWm (41,6 л.с.)
Основная механическая мощность (нетто) 27,7 kWm (37,1 л.с.)
Резервная механическая мощность (нетто) 30,4 kWm (40,8 л.с.)
Типичная электрическая мощность 30 kVA (24 kWe)
Количество и расположение цилиндров 3 цилиндра, рядное, вертикальное
Диаметр поршня 105 мм
Ход поршня 127 мм
Объем двигателя 3,3 л
Тип подачи воздуха атмосферный
Система зажигания прямой впрыск
Коэффициент сжатия 19,25:1
Направление вращения коленчатого вала Против часовой стрелки (со стороны маховика)
Емкость масляной системы 8,3 л
Тип охлаждения водяное
Емкость системы охлаждения 10,2 л
Расход топлива при нагрузке:
110% 8,1 л/ч
100% 7,2 л/ч
75% 5,61 л/ч
50% 4,06 л/ч
Габариты (Д х Ш х В) 1000 х 629 х 951 мм
Сухой вес 412 кг
Периодичность замены масла, масляного и топливного фильтров 500 моточасов
Норма токсичности выхлопных газов --- // ---
Комплектация ElectropaK
Синхронный генераторSTAMFORD PI144G
Основные характеристики
Постоянная мощность 30 кВА
Резервная мощность 33 кВА
Тип синхронный, бесщеточный, одноопорный
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Напряжение 230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф 0,8
Класс защиты IP 23
Класс изоляции H
Количество полюсов 4
Количество выводов 12
Обмотка 311, двухслойная, концентрическая
Шаг обмотки 2 / 3
Диапазон регулировки напряжения +/- 1%
Автоматический регулятор напряжения AS480
Подавление колебаний по стандартам BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартам BS EN 60034, VDE 05030, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
Габариты упаковочной тары 850 х 510 х 670 мм
Вес 160 кг
Шкаф управленияШУЭ DSE 6120
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 6120 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

Дизельный генератор АД 24С-Т400-1РМ18 мощностью 24 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения PERKINS 1103A-33G, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В STAMFORD PI144G номинальной мощностью 24 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером Deep Sea DSE 6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция ДЭС 24 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • Двигатель Perkins – английский джентльмен в мире дизельных моторов, которому вы всегда можете доверять и положиться на него для решения самых сложных задач.
  • Более 80% когда-либо произведенных двигателей Perkins до сих пор находятся в эксплуатации.
  • Компания Perkins, основанная в 1932 году, с 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Perkins располагает производственными площадками в Великобритании, США, Индии и Китае суммарной мощностью свыше 500.000 двигателей в год,
  • Промышленные 3-х цилиндровые дизельные двигатели серии 1003 выпускаются на заводе в городе Питерборо, графство Кембриджшир в восточной Англии, в 120 километрах от Лондона,
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие современным экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС ADP-24,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
724 900 ₽
