АД-20С-Т400-2РНМ15
| Постоянная мощность | 20 кВт / 25 кВA |
| Резервная мощность | 22 кВт / 27,5 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | CUMMINS 4B3.9-G1 |
| Синхронный генератор | AZIMUT Z184F |
| Контроллер | HGM6120 |
| Исполнение | контейнерного исполнения |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 3050 х 2040 х 2250 мм |
| Вес | 2234 кг |
| Расход топлива при 100% нагрузке | 6,5 л/час |
| Топливный бак | 120 л |
| Автономность | мин. 8 часов |
| Гарантия | 24 месяца |
Скрыть
| Дизельный двигатель | CUMMINS 4B3.9-G1 |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 24 кВт |
| Резервная мощность | 27 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 3,9 л |
| Количество и расположение цилиндров | 4, рядное |
| Сухой вес | 308 кг |
| Диаметр поршня | 102 мм |
| Ход поршня | 120 мм |
| Коэффициент сжатия | 17,3:1 |
| Скорость поршня | 6 м/с |
| Среднее эффективное давление BMEP | 757 кПа |
| Порядок работы цилиндров | 1-3-4-2 |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | +/- 2,5% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Емкость топливного бака | 120 л |
| Модель топливного насоса | рядный многоплунжерный ТНВД |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Расход топлива при нагрузке | |
| 100% | 6,5 л/ч |
| 75% | 4,9 л/ч |
| 50% | 3,3 л/ч |
| Удельный расход топлива | 245 г/кВт*ч |
| Максимальная температура в топливопроводе | 70 °С |
| Максимальное давление в топливопроводе | 73 мм рт. ст. |
| Система смазки | |
| Система смазки комбинированная | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 11 л |
| Удельный расход масла на угар | 0,3 г/кВт*ч |
| Максимальная температура масла | 135 °C |
| Давление масла в системе | 207 кПа |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 19 л |
| Максимальная температура охлаждающей жидкости | 97 °C |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 101 л/мин |
| Мощность вентилятора | 0,9 кВт |
| Система электрооборудования | |
| Напряжение в системе | 12 В |
| Пусковое устройство | электростартер 3,1 кВт |
| Максимальный ток зарядного генератора | 55 А |
| Аккумуляторная батарея | 1*100 А/ч |
| Система подачи воздуха | |
| Тип | без наддува |
| Тип воздушного фильтра | бумажный, заменяемый |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 260 мм вод. ст. |
| Расход воздуха вентилятора на охлаждение радиатора | 1,3 м³/с |
| Расход воздуха на питание двигателя | 1,9 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 0,36 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 0,36 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | 472 °С |
| Поток выхлопных газов | 7,4 м³/мин |
| Тип глушителя | Промышленный - 9 dB |
| Максимальное противодавление выхлопных газов | 10,2 кПа |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 42 кВт |
| Система газовыхлопа | 21 кВт |
| Система охлаждения | 18 кВт |
| Корпус двигателя и генератора | 3 кВт |
| Синхронный генератор | Z184F |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 27 кВА / 22 кВт |
| Резервная мощность | 30 кВА / 24 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 145 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 36 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 84,2% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 2Р50 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 50 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
| Контейнер | "СЕВЕР" ПБК-3 |
|---|---|
| Назначение | Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты |
| Габариты | 3050 х 2040 х 2250 мм |
| Вес | 1600 кг |
| Уровень шума (7м) | 50 дБ |
| Цвет | RAL 8017 или любой другой по запросу |
| Условия эксплуатации электростанции | эксплуатация вне помещений на открытом воздухе |
| Температура окружающей среды | |
| Для ДЭС по 1-й степени автоматизации | + 5ºС...+ 40ºС |
| Для ДЭС по 2-й степени автоматизации | - 40ºС...+ 40ºС |
| Конструкция | |
| - жесткая сварная рама из швеллера №10 | |
| - материал стен - сэндвич-панели 50 мм | |
| - крыша цельносварная, лист 3 мм | |
| - пол рифленый стальной лист 4 мм | |
| - дверь стальная с замком | |
| - защитная алюминиевая решетка на вентиляционных проемах | |
| - щит собственных нужд | |
| - термоизоляция | |
| - шумоизоляция | |
| - гидроизоляция | |
| - болтовые зажимы для подключения заземления | |
| - кабельный ввод - по запросу | |
| Системы стандартной комплектации | |
| Система основного и аварийного освещения | |
| - светодиодная лента | |
| Система отопления | |
| - обогреватели конвекторного типа | |
| Система автоматической приточно-вытяжной вентиляции | |
| - клапана воздушный | |
| - электроприводы | |
| Система пожарно-охранной сигнализации | |
| - прибор приемно-контрольный охранно-пожарный | |
| - оповещатель свето-звуковой | |
| - датчики тепловой | |
| - датчик открытия двери | |
| Система пожаротушения | |
| - автоматический модуль порошкового пожаротушения | |
| - огнетушитель углекислотный ручной | |
| Достоинства | |
| - большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата | |
| - возможность установки дополнительного оборудования | |
| - удобство перемещения, транспортировки и монтажа | |
Подробные технические характеристики

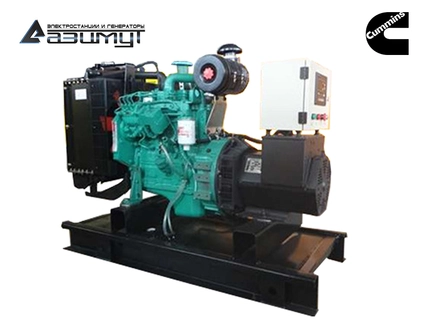

★Дизель генератор CUMMINS АД 20С-Т400-2РНМ15 мощностью 20 кВт в контейнере с автозапуском (АВР)
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения CUMMINS 4B3.9-G1, объемом 3,9 литра и номинальной мощностью 24 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора AZIMUT Z184F номинальной мощностью 20 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы,
- дизель генератор установлен в контейнер "СЕВЕР"
НАЗНАЧЕНИЕ:
Дизельная электростанция в контейнере используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы
.
ПРЕИМУЩЕСТВА:
- первичный дизельный двигатель от мирового лидера двигателестроения CUMMINS - гарантия надежной, долговременной работы ДГУ при самых тяжелых режимах эксплуатации,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- низкий расход топлива и масла,в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
- стоимость дизельного генератора существенно ниже импортных аналогов с двигателем CUMMINS.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС контейнерного типа,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и охлаждающей жидкостью,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА
Контейнерные электростанции по второй степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -50 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
