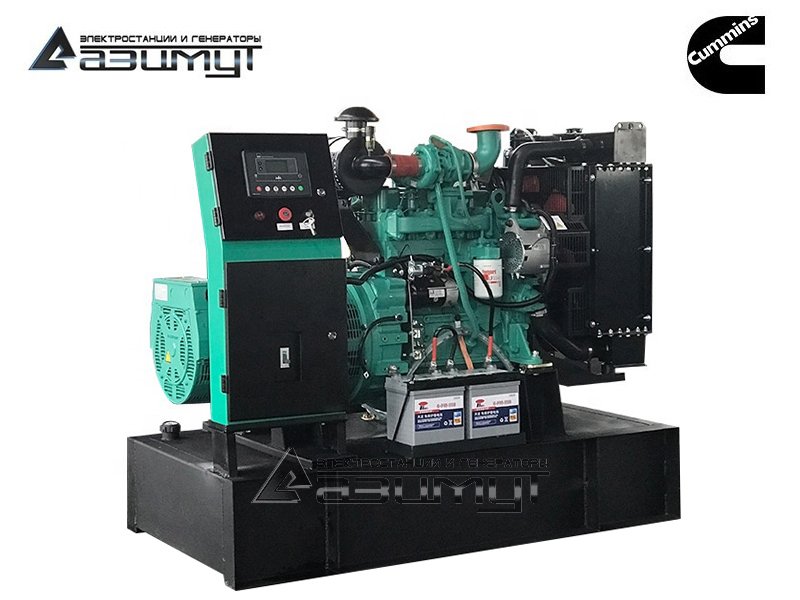

Дизель генератор 20 кВт с АВР Cummins
АД-20С-Т400-2РМ15

Дизель генератор открытого типа с автозапуском
АД 20С-Т400-2РМ15
Постоянная мощность20 кВт / 25 кВA
Резервная мощность22 кВт / 27,5 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS 4B3.9-G1
Синхронный генераторAZIMUT Z184F
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)1820 х 760 х 1280 мм
Вес634 кг
Расход топлива при 100% нагрузке6,5 л/час
Топливный бак120 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигатель CUMMINS 4B3.9-G1
Основные характеристики
Постоянная мощность 24 кВт
Резервная мощность 27 кВт
Частота вращения 1500 об/мин
Объем двигателя 3,9 л
Количество и расположение цилиндров 4, рядное
Сухой вес 308 кг
Диаметр поршня 102 мм
Ход поршня 120 мм
Коэффициент сжатия 17,3:1
Скорость поршня 6 м/с
Среднее эффективное давление BMEP 757 кПа
Порядок работы цилиндров 1-3-4-2
Регулировка частоты вращения механическая
Точность регулировки частоты вращения +/- 2,5%
Топливная система
Дизельное топливо ГОСТ 305-82
Емкость топливного бака 120 л
Модель топливного насоса рядный многоплунжерный ТНВД
Тип топливного фильтра полнопоточный со сменным картриджем
Расход топлива при нагрузке
100% 6,5 л/ч
75% 4,9 л/ч
50% 3,3 л/ч
Удельный расход топлива 245 г/кВт*ч
Максимальная температура в топливопроводе 70 °С
Максимальное давление в топливопроводе 73 мм рт. ст.
Система смазки
Система смазки комбинированная комбинированная под давлением и разбрызгиванием
Тип масляного насоса шестеренчатого типа с приводом от распредвала
Тип масляного фильтра полнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 11 л
Удельный расход масла на угар 0,3 г/кВт*ч
Максимальная температура масла 135 °C
Давление масла в системе 207 кПа
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 19 л
Максимальная температура охлаждающей жидкости 97 °C
Водяной насос центробежного типа с ременным приводом
Производительность водяного насоса 101 л/мин
Мощность вентилятора 0,9 кВт
Система электрооборудования
Напряжение в системе 12 В
Пусковое устройство электростартер 3,1 кВт
Максимальный ток зарядного генератора 55 А
Аккумуляторная батарея 1*100 А/ч
Система подачи воздуха
Тип без наддува
Тип воздушного фильтра бумажный, заменяемый
Максимальное сопротивление воздушного фильтра 6,2 кПа
Максимальное статическое сопротивление воздушному потоку 260 мм вод. ст.
Расход воздуха вентилятора на охлаждение радиатора 1,3 м³/с
Расход воздуха на питание двигателя 1,9 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя 0,36 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора 0,36 м²
Система газовыхлопа
Температура выхлопных газов 472 °С
Поток выхлопных газов 7,4 м³/мин
Тип глушителя Промышленный - 9 dB
Максимальное противодавление выхлопных газов 10,2 кПа
Тепловые параметры
Общее тепловыделение ДГУ 42 кВт
Система газовыхлопа 21 кВт
Система охлаждения 18 кВт
Корпус двигателя и генератора 3 кВт
Синхронный генератор Z184F
Основные характеристики
Постоянная мощность 27 кВА / 22 кВт
Резервная мощность 30 кВА / 24 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 145 кг
Род тока переменный, трехфазный
Номинальная сила тока 36 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 84,2%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управления ШУЭ 2Р50
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 50 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей есть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

★Дизельный генератор CUMMINS АД 20С-Т400-2РМ15 мощностью 20 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения CUMMINS 4B3.9-G1, объемом 3,9 литра и номинальной мощностью 24 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора AZIMUT Z184F номинальной мощностью 20 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель от мирового лидера двигателестроения CUMMINS - гарантия надежной, долговременной работы ДГУ при самых тяжелых режимах эксплуатации,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • цена дизельной электростанции существенно ниже импортных аналогов с двигателем CUMMINS.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
864 900 ₽
