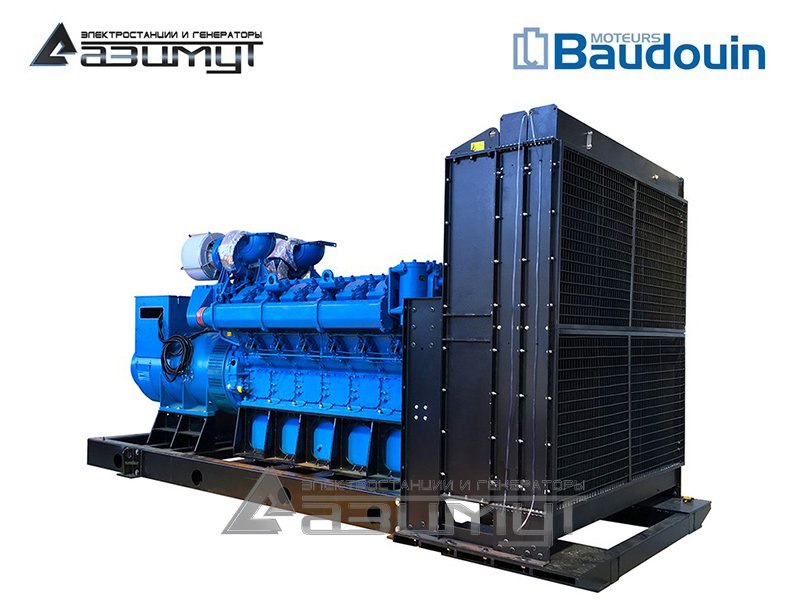

АД-1800С-Т400-2РМ9

Дизельная электростанция открытого типа с автозапуском
АД-1800С-Т400-2РМ9
Постоянная мощность1800 кВт / 2250 кВА
Резервная мощность2000 кВт / 2500 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательBAUDOUIN MOTEURS 12M55G2550/5e2
Синхронный генераторEVOTEC TCU468F
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)5360 x 2140 x 2750 мм
Вес14780 кг
Расход топлива при 100% нагрузке536 л/час
Топливный бак -- // --
Автономностьпо запросу
Гарантия24 месяца

Скрыть

Дизельный двигательBAUDOUIN MOTEURS 12M55G2550/5
Основные характеристики
Номинальная мощность1985 кВт
Максимальная мощность2210 кВт
Постоянная мощность-- // -- кВт
Частота вращения1500 об/мин
Объем двигателя65.65 л
Количество и расположение цилиндров12 цилиндров, V-образное
Сухой вес6970 кг
Диаметр поршня180 мм
Ход поршня215 мм
Коэффициент сжатия15,1:1
Скорость поршня9.25 м/c
Среднее эффективное давление BMEP3.220 мПА
Регулировка частоты вращенияэлектронная
Точность регулировки частоты вращения+/- 3,00%
Габариты3778 х 2237 х 2655 мм
Вес9560 кг
Топливная система
Дизельное топливоГОСТ 305-82
Расход топлива при нагрузке
100%471 л/ч
75%368 л/ч
50%233 л/ч
Удельный расход топлива 199 г/кВт*ч
Система смазки
Система смазки комбинированнаякомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа, с приводом от распредвала
Тип масляного фильтрафильтроэлемент
Тип масла SAE 15W-40 / 10W-30
Емкость масляной системы 220 л
Нормальное давление масла 400-650 кПа
Аварийное минимальное и максимальное давление масла200 / 1000 кПа
Расход масла на угар≤ 0,3%
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения370 л. радиатор, 110 л. двигатель
Максимальная температура охлаждающей жидкости95 ºС
Система электрооборудования
Напряжение в системе24 В
Пусковое устройствостартер 15 кВт
Минимальная температура холодного запуска-5 ºС (-10 ºС с подогревателем)
Зарядный генератор2.54 кВт / 28 В
Система подачи воздуха
Типтурбонаддув с интеркулером
Тип воздушного фильтрафильтроэлемент
Максимальное сопротивление воздушного фильтра≤ 3 - 5 кПа
Максимальное статическое сопротивление воздушному потоку4,2 кПа
Расход воздуха9161 кг/ч
Минимальный диаметр впускного отверстия160 мм
Эффективность воздушного фильтра≤ 99,5%
Система газовыхлопа
Температура выхлопных газов≤ 700 ºС
Поток выхлопных газов10590 кг/ч
Тип глушителяПромышленный
Максимальное противодавление выхлопных газов7.5 кПа
Рекомендованный минимальный диаметр выхлопного отверстия220 мм
Синхронный генераторEVOTEC TCU468F

EvoTec Power Generation Co., Ltd (EvoTec) - профессиональный производитель генераторов переменного тока выходной мощностью от 6,8 кВт до 4200 кВт и напряжением от 110 В до 13800 В, а также один из крупнейших в Китае центров исследований и разработок в области производства генераторов тока, расположенный зоне экономического развития Луцзян, городе Хэфей, провинция Аньхой.

EvoTec имеет 45 зарегистрированных патентов на конструкцию генератора, благодаря идеальному сочетанию передовых достижений науки и технологий Германии и Азии.

По сравнению с обычными продуктами, представленными на рынке, генераторы EvoTec намного компактнее по размеру, короче по длине, легче по весу, экологически безопасны и, что наиболее важно, имеют более высокую эффективность.

Продукция соответствует сертификатам ISO9001, ISO14001, CE, и успешно экспортируется более чем в тридцать стран мира, такие как Турция, Южная Корея, Тайвань, Испания, Германия.

Основные характеристики
Постоянная мощность2250 кВА / 1800 кВт
Резервная мощность2500 кВА / 2000 кВт
Описаниеcинхронный, бесщеточный, одноопорный, 50 Гц, фактор мощности COS Ф=0,8, 4-х полюсный, с самовозбуждением
Напряжение230 / 400 В
Регулировка напряженияавтоматическая, ETC-1
Диапазон регулировки напряжения± 0,5%
Класс изоляцииH
Класс защитыIP 22
Шаг обмотки2 / 3
Форма волны: TIF
Форма волны: THF
Высотностьмакс. 1000 м
Максимальная температура окружающей среды60 ºС
Максимально допустимая скорость вращения2250 об/мин
Направление вращенияпротив часовой стрелки
Ток короткого замыкания300%
Метод охлажденияIC01
КПД96,7%
Вес3290 кг
Шкаф управления ШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

Стационарная дизельная электростанция АД-1800С-Т400-2РМ9 мощностью 1800 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1800 кВт в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Baudouin Moteurs 12M55G2550/5e с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора EvoTec TCU468F номинальной мощностью 1800 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 1800 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель спроектирован французскими инженерами компании BAUDOUIN MOTEURS на основе почти 100-летнего опыта проектирования и производства морских пропульсивных дизельных двигателей, что обеспечивает высочайший уровень прочности и надежности изначально заложенный в конструкцию.
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • экономичный расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость существенно ниже дизель генераторных установок аналогичного класса надежности оснащенных двигателями других производителей.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1800,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
43 226 800 ₽
