АД-150С-Т400-1РМ5

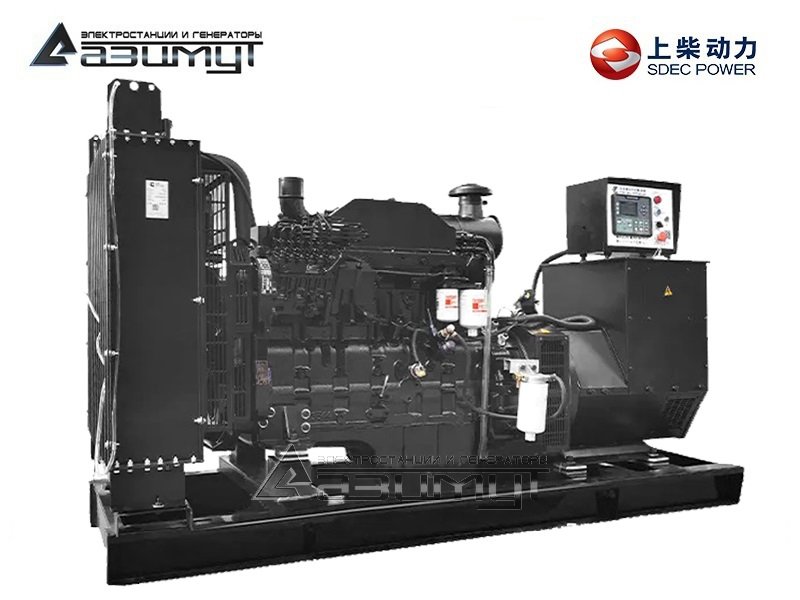

Дизель генератор АД-150С-Т400-1РМ5 мощностью 150 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

• стационарный трехфазный дизель генератор в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения SDEC SC7H250D2 объемом 6,44 литра и номинальной мощностью 168 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора Azimut Z274H номинальной мощностью 150 кВт  c автоматической регулировкой напряжения,

• шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
• комплект аккумуляторных батарей,
• стальной топливный бак интегрирован в конструкцию рамы.

НАЗНАЧЕНИЕ:

Дизель генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка дизель генератора по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации, по функциональности и техническим характеристикам аналогичный модели тсс ад-150с-т400-1рМ5.

ИНФОРМАЦИЯ:

• Шанхайские дизельные двигатели производятся с 1947 года, и за это время заслужили в Китае репутацию надежных моторов. Свыше 400.000 двигателей находятся в эксплуатации в разных отраслях экономики в настоящее время,
• дизельные генераторы на двигателях SDEC могут применяться в качестве как резервного, так и основного источника питания,
• при соблюдении условий эксплуатации моторесурс установки превышает 15.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
• двигатели неприхотливы к качеству ГСМ,
• необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
• контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
• низкие цены на расходные материалы и запасные части.

КОМПЛЕКТНОСТЬ ПОСТАВКИ:

• дизельная генераторная установка ДГУ,
• стандартный промышленный глушитель,
• комплект аккумуляторных батарей,
• заправка маслом и тосолом,
• комплект фильтров для ТО-00,
• инструкции по эксплуатации,
• протокол испытаний ДГУ,
• гарантийный талон.

КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний дизельного электрогенератора, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.

РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-150С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки ДГУ составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
