АД-150С-Т400-1РМ6C
| Постоянная мощность | 150 кВт / 188 кВА |
| Резервная мощность | 165 кВт / 206 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | DEUTZ BF6M 1013FC G2 |
| Синхронный генератор | AZIMUT Z274G |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 2810 x 1320 x 1810 мм |
| Вес | 2020 кг |
| Расход топлива при 100% нагрузке | 40,6 л/час |
| Топливный бак | 400 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | DEUTZ BF6M1013FC G2 |
|---|---|
 |
|
| Основные характеристики | |
| Выходная мощность на валу (Standby) | 183 кВт |
| Номинальная мощность (PRP) | 175,8 кВт |
| Предельная мощность (LTP) | 166 кВт |
| Выходная электрическая мощность | 200 кВА |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 7,15 л |
| Количество и расположение цилиндров | 6 цилиндров, вертикальное рядное |
| Диаметр поршня | 108 мм |
| Ход поршня | 130 мм |
| Коэффициент сжатия | 19:1 |
| Скорость поршня | 6,50 м/c |
| Среднее эффективное давление BMEP | 20,5 МПа |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | ± 4-6% |
| Число зубьев коронной шестерни маховика | 129 |
| Момент инерции | 2,6 кг*м2 |
| Звуковое давление при полной нагрузке на расстоянии 1 м | 94,8 дБА |
| Сухой вес | 718 кг |
| Система смазки | |
| Расход топлива при нагрузке | |
| 25% | 11,1 л/ч (227 г/кВт*ч) |
| 50% | 20,3 л/ч (208 г/кВт*ч) |
| 75% | 30,2 л/ч (206 г/кВт*ч) |
| 100% | 40,6 л/ч (208 г/кВт*ч) |
| Макс. высота всасывания топливного насоса | 1 м |
| Система смазки | |
| Удельный расход масла на угар | 0,15% |
| Емкость масляной системы | 31 л |
| Максимальная температура масла в картере | 130 ºС |
| Минимальное давление масла в системе | 2,7 бар |
| Система охлаждения | |
| Тип | жидкостное(радиаторное), циркуляция под давлением |
| Емкость системы охлаждения | 37,2 л |
| Макс. температура охлаждающей жидкости (предупреждение / отключение) | 97 ºС / 103 ºС |
| Рабочий диапазон термостата | 83 ºС - 98 ºС |
| Производительность помпы | 10,9 м³/час |
| Мощность вентилятора | 7,2 кВт |
| Минимальное давление теплоносителя перед помпой | 0,15 бар |
| Поток воздуха на охлаждение | 11520 м³/час |
| Впускная / выпускная система | |
| Тип подачи воздуха | турбонаддув |
| Поток воздуха на питание | 744 м³/час |
| Макс. противодавление выхлопным газам | 30 мбар |
| Температура выхлопных газов | ≤ 540 ºС |
| Поток выхлопных газов | 2108 м³/час |
| Электрическая система | |
| Напряжение | 24 В |
| Мощность стартера | 6 кВт |
| Ток зарядного генератора | 35 А |
| Аккумуляторные батареи | 2 х 100 А*ч |
| Синхронный генератор | Z274G |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 188 кВА / 150 кВт |
| Резервная мощность | 206 кВА / 165 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 580 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 270 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 92,4% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 1Р320 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 320 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

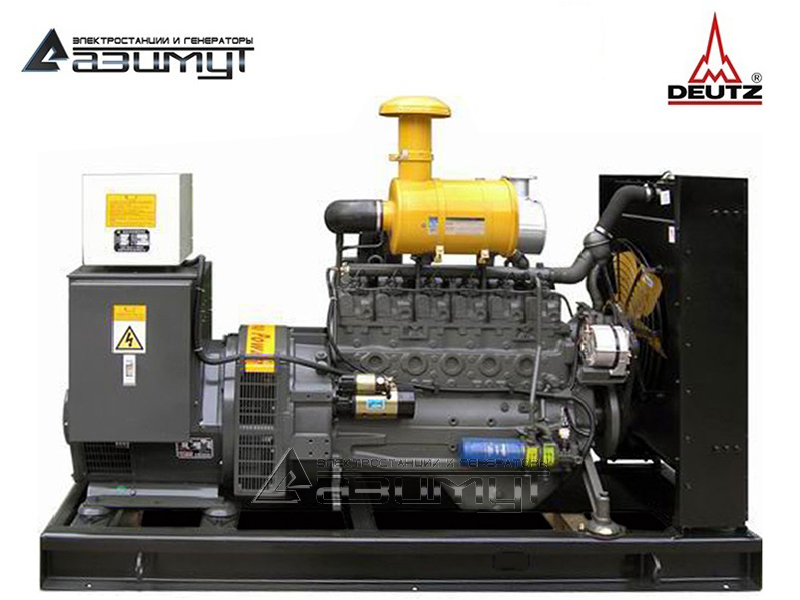

★Дизельный генератор АД-150С-Т400-1РМ6C мощностью 150 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный трехфазный дизель генератор в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения DEUTZ BF6M 1013FC G2 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z274H номинальной мощностью 150 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизель генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка дизель генератора по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- дизельный двигатель произведен в Китае заводом Deutz (Dalian) Engine Co., Ltd., который ранее являлся совместным предприятием Deutz AG и крупнейшим автомобильным концерном Китая FAW Group,
- производство в Китае позволило снизить издержки, и предложить потребителям высококачественный двигатель по более привлектельной цене,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- усиленная конструкция первичного дизельного двигателя,
- низкий уровень шума и вибраций,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
- высокая топливная экономичность,
- цена дизель генератора существенно ниже импортных аналогов с двигателем DEUTZ.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная генераторная установка ДГУ,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний дизельного электрогенератора, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-150С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
Дизель генераторной установки ДГУ составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
