Дизельная электростанция ЯМЗ
100 кВт с АВР АД-100С-Т400-2РМ2

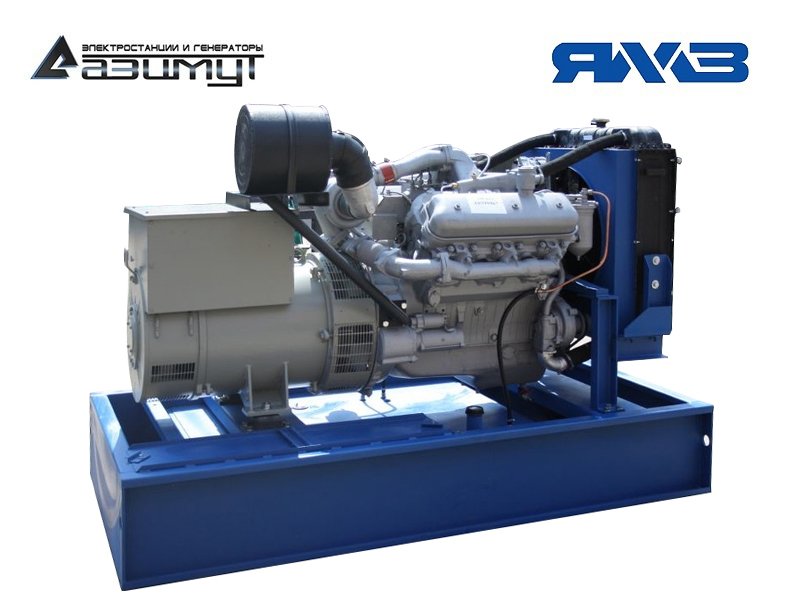

Дизельная электростанция 100 кВт ЯМЗ 238М2-45 с автозапуском
АД 100С-Т400-2РМ2
Постоянная мощность106 кВт / 133 кВА
Резервная мощность117 кВт / 146 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательЯМЗ-238М2-45
Синхронный генераторMARELLI MOTORI MJB 225 LA4*
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)2430 х 1020 х 1530 мм
Вес2309 кг
Расход топлива при 100% нагрузке31,4 л/ч
Топливный бак300 л
Автономностьмин. 8 часов
Гарантия12 мес.

Скрыть

Дизельный двигатель ЯМЗ-238М2-45
Основные характеристики
Постоянная мощность 176 кВт
Резервная мощность 193,6 кВт
Частота вращения 1500 об/мин
Объем двигателя 14,86 л
Количество и расположение цилиндров 8 цилиндров, V-образное
Сухой вес 1075 кг
Диаметр поршня 130 мм
Ход поршня 140 мм
Коэффициент сжатия 16,5
Скорость поршня 7 м/c
Среднее эффективное давление BMEP 0,95 МПа
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Регулировка частоты вращения механическая
Точность регулировки частоты вращения +/- 5,00%
Топливная система
Дизельное топливо ГОСТ 305-82
Емкость топливного бака 300 л
Модель топливного насоса 8-секционный, плунжерный
Тип топливного фильтра фильтроэлемент
Расход топлива при нагрузке
100% 31,4 л/ч
75% 24,1 л/ч
50% 16,8 л/ч
Удельный расход топлива 227 г/кВт*ч
Максимальная температура в топливопроводе 55 ºС
Максимальное давление в топливопроводе 1,8 бар
Система смазки
Система смазки комбинированная комбинированная под давлением и разбрызгиванием
Тип масляного насоса шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра фильтроэлемент
Тип масла SAE 15W-40 / 10W-30
Емкость масляной системы 22 л
Удельный расход масла на угар 149 г/кВт*ч
Максимальная температура масла 120 ºС
Давление масла в системе 3.0-6.5 Бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 2190 л/мин
Максимальная температура охлаждающей жидкости 103 ºС
Водяной насос центробежного типа с ременным приводом
Производительность водяного насоса 226 л/мин
Мощность вентилятора 7 кВт
Система электрооборудования
Напряжение в системе 24 В
Пусковое устройство стартер 8,2 кВт
Максимальный ток зарядного генератора 40 А
Аккумуляторная батарея 2х12/132 А*ч
Система подачи воздуха
Тип без наддува
Тип воздушного фильтра фильтроэлемент
Максимальное сопротивление воздушного фильтра 6,2 кПа
Максимальное статическое сопротивление воздушному потоку 4,2 кПа
Расход воздуха вентилятора на охлаждение радиатора 126 м³/мин
Расход воздуха на питание двигателя 8,9 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя 1 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора 1 м²
Система газовыхлопа
Температура выхлопных газов ≤ 526 ºС
Поток выхлопных газов 9,2 м³/мин
Тип глушителя Промышленный
Максимальное противодавление выхлопных газов 3 кПа
Тепловые параметры
Общее тепловыделение ДГУ 202 кВт
Система газовыхлопа 115 кВт
Система охлаждения 69 кВт
Корпус двигателя и генератора 18 кВт
Синхронный генератор MARELLI MOTORI MJB 225 LA4
Основные характеристики
Постоянная мощность 132,5 кВА / 106 кВт
Резервная мощность 146 кВА / 117 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 420 кг
Род тока переменный, трехфазный
Номинальная сила тока 191 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 92,2%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 23
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
* возможна комплектация ДЭС генератором LINZ ELECTRIC PRO 22M E/4
Шкаф управления ШУЭ 2Р200
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 200 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей есть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

Дизельный генератор ЯМЗ 238М2-45 мощностью 100 кВт с автозапуском (АВР), открытого типа АД-100С-Т400-2РМ2

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизельный агрегат в составе:

- первичного восьмицилиндрового V-образного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения ЯМЗ-238М2-45, объемом 14,86 литра и номинальной мощностью 176 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MARELLI MOTORI MJB 225 LA4, LINZ ELECTRIC PRO 22M E/4 номинальной мощностью 106 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, небольших торговых центров.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя производства Ярославского Моторного Завода (ОАО "Автодизель") большой мощности и объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизельного генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянного использования.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель ЯМЗ усиленной V-образной конструкции и большого рабочего объма имеет значительный запас по мощности и легко принимает нагрузку,
  • двигатель изначально сконструирован для работы в российских условиях, в том числе в районах с экстремальными погодными условиями,
  • простая конструкция топливной системы с механическим управлением обеспечивает неприхотливость установки к качеству топлива,
  • несложная, ремонтопригодная конструкция двигателя хорошо известна механикам в нашей стране, что позволяет проводить сервисные работы и ремонт любой сложности своими силами,
  • чрезвычайно широкая сеть поставщиков расходных матералов, запасных частей, сервисных услуг по всей России,
  • низкая цена на расходные материалы и запасные части,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество выходного тока,
  • цена дизельной электростанции существенно ниже импортных дизельных генераторов аналогичного класса надежности.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • комплект фильтров для ТО-00,
  • заправка маслом и тосолом,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ОСНОВНОЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНЫЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-100-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
