АД-100С-Т400-2РМ5

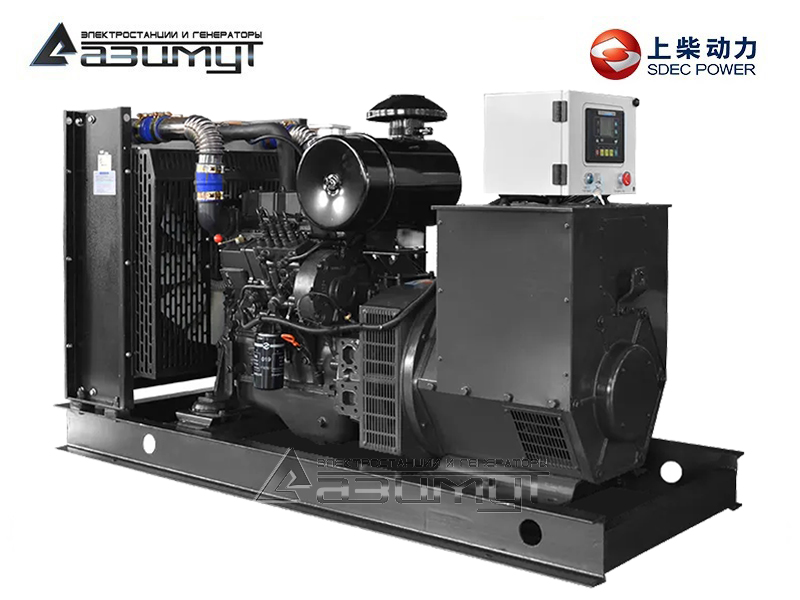

Дизель генератор АД-100С-Т400-2РМ5 мощностью 100 кВт открытого исполнения с автозапуском (АВР)

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

• стационарная ДЭС 100 кВт в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения SDEC SC4H180D2 объемом 4,3 литра и номинальной мощностью 120 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора Azimut Z224D номинальной мощностью 100 кВт c автоматической регулировкой напряжения,

• шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
• комплект аккумуляторных батарей с сетевым зарядным устройством,
• стальной топливный бак интегрирован в конструкцию рамы.

НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизельный генератор с автозапуском, предназначенный для постоянной эксплуатации, по своим характеристикам аналогичный модели ТСС АД-100С-Т400-2РМ5.

ИНФОРМАЦИЯ:

• Шанхайские дизельные двигатели производятся с 1947 года, и за это время заслужили в Китае репутацию надежных моторов. Свыше 400.000 двигателей находятся в эксплуатации в разных отраслях экономики в настоящее время,
• дизельные генераторы на двигателях SDEC могут применяться в качестве как резервного, так и основного источника питания,
• при соблюдении условий эксплуатации моторесурс установки превышает 15.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
• двигатели неприхотливы к качеству ГСМ,
• необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
• контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
• низкие цены на расходные материалы и запасные части.

КОМПЛЕКТНОСТЬ ПОСТАВКИ:

• дизельная электростанция ДЭС,
• стандартный промышленный глушитель,
• комплект аккумуляторных батарей,
• сетевое зарядное устройство,
• подогреватель охлаждающей жидкости,
• заправка маслом и тосолом,
• комплект фильтров для ТО-00,
• инструкции по эксплуатации,
• протокол испытаний ДГУ,
• гарантийный талон.

КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор с автозапуском проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.

РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-100С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
