АД-100С-Т400-1РПМ17
| Постоянная мощность | 100 кВт / 125 кВА |
| Резервная мощность | 110 кВт / 137,5 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | DOOSAN D1146T |
| Синхронный генератор | AZIMUT Z274D |
| Контроллер | HGM6120 |
| Исполнение | под капотом |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 2750 х 1160 х 2250 мм |
| Вес | 1840 кг |
| Расход топлива при 100% нагрузке | 27 л/час |
| Топливный бак | 300 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | DOOSAN D1146T |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 107 кВт |
| Резервная мощность | 118 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 8,071 л |
| Количество и расположение цилиндров | 6 цилиндров, вертикальное рядное |
| Сухой вес | 780 кг |
| Диаметр поршня | 111 мм |
| Ход поршня | 139 мм |
| Коэффициент сжатия | 16,8:1 |
| Скорость поршня | 6,95 м/c |
| Среднее эффективное давление BMEP | 1,10 МПа |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | +/- 0,5% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Емкость топливного бака | 300 л |
| Модель топливного насоса | ZEXEL, рядный |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Расход топлива при нагрузке | |
| 100% | 27,0 л/ч |
| 75% | 20,4 л/ч |
| 50% | 14,3 л/ч |
| Удельный расход топлива | 204 г/кВт*ч |
| Максимальная температура в топливопроводе | 56 ºС |
| Максимальное давление в топливопроводе | 1,8 бар |
| Система смазки | |
| Система смазки комбинированная | под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 15,5 л |
| Удельный расход масла на угар | 1,12 г/кВт*ч |
| Максимальная температура масла | 120 ºС |
| Давление масла в системе | 3,0 - 6,5 бар |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 34 л |
| Максимальная температура охлаждающей жидкости | 103 ºС |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 263 л/мин |
| Мощность вентилятора | 4,5 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | электростартер 4,5 кВт |
| Максимальный ток зарядного генератора | 45 А |
| Аккумуляторная батарея | 2 х 12 В / 100 А*ч |
| Система подачи воздуха | |
| Тип | турбонаддув |
| Тип воздушного фильтра | фильтроэлемент |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 635 мм вод. ст. |
| Расход воздуха вентилятора на охлаждение радиатора | 225 м³/ч |
| Расход воздуха на питание двигателя | 6,7 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 1,0 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 1,0 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | ≤ 580 ºС |
| Поток выхлопных газов | 20,5 м³/ч |
| Тип глушителя | Промышленный - 9 dB |
| Максимальное противодавление выхлопных газов | 600 мм вод. ст. |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 176 кВт/ч |
| Система газовыхлопа | 102 кВт/ч |
| Система охлаждения | 60 кВт/ч |
| Корпус двигателя и генератора | 14 кВт/ч |
| Синхронный генератор | Z274D |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 125 кВА / 100 кВт |
| Резервная мощность | 137,5 кВА / 110 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 430 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 180 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 90,6% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 1Р200 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 200 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
| Капот | КТС-150 |
|---|---|
| Назначение | Защита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа |
| Габариты | 2750 x 1160 x 2250 мм |
| Вес | 290 кг |
| Уровень шума (7м) | 70 дБ |
| Материал капота | сталь 1,5 мм |
| Окраска | порошковая |
| Цвет | RAL 5005, другой цвет - по запросу |
| Условия эксплуатации ДГУ | эксплуатация вне помещения на открытом воздухе |
| Температура окружающей среды | + 5ºС....+ 40ºС |
| Характеристики | |
| - большие дверцы для обслуживания дизельного генератора | |
| - антивандальность (дверцы запираются на ключ) | |
| - решетки приточно-вытяжной вентиляции | |
| - гидроизоляция (защита от осадков) | |
| - транспортировочные узлы | |
Подробные технические характеристики

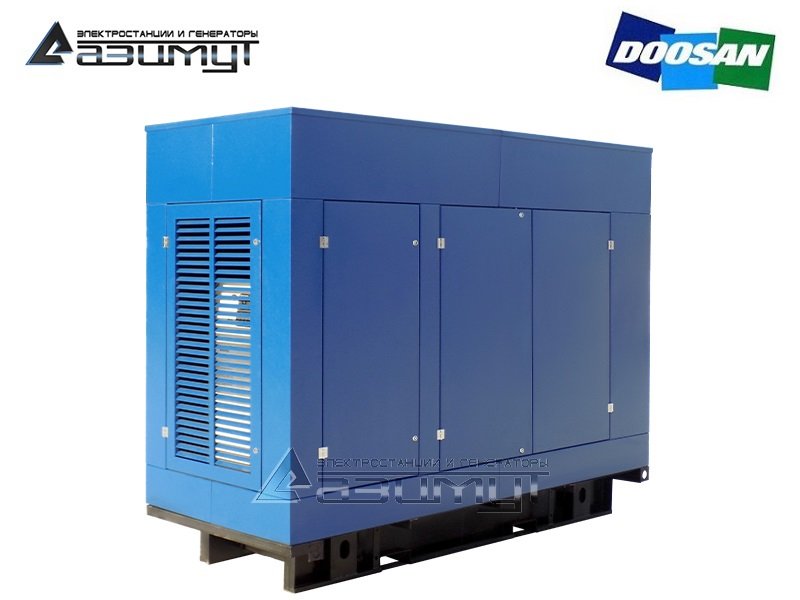

Дизельная электростанция АД 100С-Т400-1РПМ17 мощностью 100 кВт под капотом
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного рядного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения DOOSAN D1146T, объемом 8,071 литра и номинальной мощностью 107 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z274D номинальной мощностью 100 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы,
- на раме установлен погодозащитный капот.
НАЗНАЧЕНИЕ:
Электростанция ДЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц.
Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме.
Использование многоцилиндрового двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ доступных на отечественном рынке,
- первичный дизельный двигатель DOOSAN (Южная Корея) имеет высокую надежность и ремонтопригодность,
- синхронный генератор произведен по технологии Stamford, что обеспечивает длительный срок эксплуатации,
- низкая цена на расходные материалы,
- низкий расход топлива и масла,
- стоимость оборудования существенно ниже импортных аналогов.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС под капотом,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- комплект фильтров для ТО-00,
- заправка маслом и тосолом,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ОСНОВНОЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНЫЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ
Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
