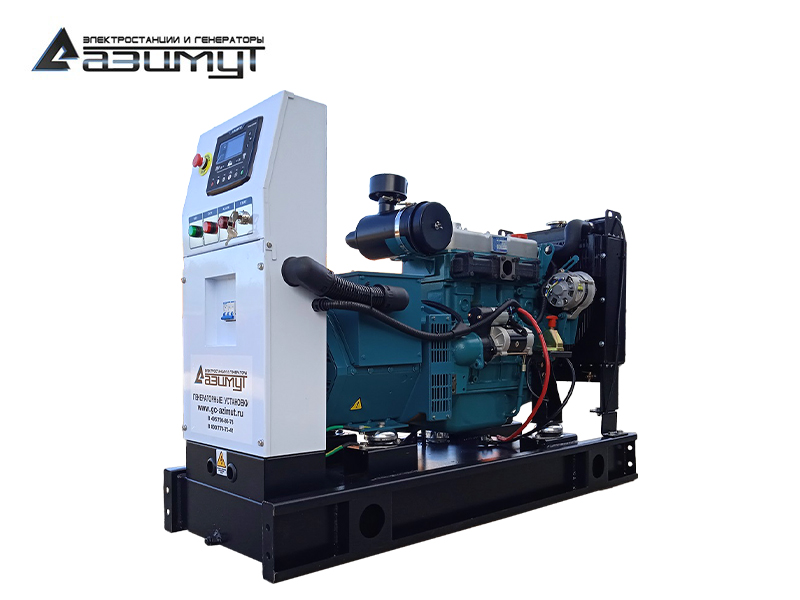

АД-12С-230-2РМ11

Дизель генератор с автозапуском
АД 12С-Т/230-2РМ11
Постоянная мощность12 кВт / 12 кВА
Резервная мощность13,2 кВт / 13,2 кВА
Напряжение230 В
Частота50 Гц
Количество фазоднофазный
Первичный дизельный двигательAZIMUT 2R180D
Синхронный генераторAZIMUT Z164DI
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)1400 х 600 х 1050 мм
Вес480 кг
Расход топлива при 100% нагрузке4,6 л/час
Топливный бак70 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательAZIMUT 2R180D
Основные характеристики
Постоянная мощность16 кВт
Резервная мощность17,6 кВт
Частота вращения1500 об/мин
Объем двигателя1,84 л
Количество и расположение цилиндров2 цилиндра, рядное, вертикальное
Сухой вес265 кг
Диаметр поршня100 мм
Ход поршня117 мм
Коэффициент сжатия16,8:1
Скорость поршня5,85 м/c
Среднее эффективное давление, BMEP0,70 МПа
Порядок работы цилиндров1-2
Регулировка частоты вращениямеханическая
Точность регулировки частоты вращения+/- 5%
Топливная система
Дизельное топливоГОСТ 305-82
Модель топливного насоса2-х секционный, плунжерный
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%4,6 л/ч
75%3,8 л/ч
50%2,9 л/ч
Удельный расход топлива 245 г/кВт*ч
Максимальная температура в топливопроводе55 ºС
Максимальное давление в топливопроводе1,8 бар
Система смазки
Система смазкикомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа, с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 6,0 л
Удельный расход масла на угар 1,63 г/кВт*ч
Максимальная температура масла105 ºС
Давление масла в системе3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения7,0 л
Максимальная температура охлаждающей жидкости103 ºС
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса70 л/мин
Мощность вентилятора0,7 кВт
Система электрооборудования
Напряжение в системе12 В
Пусковое устройствоэлектростартер 1,4 кВт
Максимальный ток зарядного генератора20 А
Аккумуляторная батарея1 х 12 В / 60 А*ч
Система подачи воздуха
Типбез наддува
Тип воздушного фильтрафильтроэлемент
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку4,2 кПа
Расход воздуха вентилятора на охлаждение радиатора48 м³/мин
Расход воздуха на питание двигателя0,8 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя0,36 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора0,36 м²
Система газовыхлопа
Температура выхлопных газов421 ºС
Поток выхлопных газов4,1 м³/ч
Тип глушителяпромышленный - 9 dB
Максимальное противодавление выхлопных газов9,8 кПа
Тепловые параметры
Общее тепловыделение ДГУ27 кВт/ч
Система газовыхлопа15 кВт/ч
Система охлаждения9 кВт/ч
Корпус двигателя и альтернатора3 кВт/ч
Синхронный генераторAZIMUT Z164DI
Основные характеристики
Постоянная мощность13 кВА / 13 кВт
Резервная мощность14 кВА / 14 кВт
Напряжение230 В
Частота 50 Гц
Вес121 кг
Род токапеременный, однофазный
Номинальная сила тока57 А
Количество полюсов2
Коэффициент мощности COS Ф1
КПД76,7%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 2Р25
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель25 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарейесть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

★Однофазный дизельный генератор АД 12С-230-2РМ11 мощностью 12 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационаярный дизель генератор ДГУ в составе:

- первичного двухцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения AZIMUT 2R180D, объемом 1,84 литра и номинальной мощностью 16 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного 1-фазного (220 В) генератора AZIMUT Z164DI номинальной мощностью 12 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного однофазного электрического тока напряжением 230 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин выгодно отличает ее от бытовых электрогенераторов, оснащенных высокооборотными одноцилиндровыми малолитражными двигателями воздушного охлаждения.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельный генератор на базе двигателя AZIMUT - экономичное и надежное решение проблемы основного или резервного электроснабжения, тысячи дизель генераторных установок на базе двигателей AZIMUT уже длительное время успешно эксплуатируются по всей России,
  • все электростанции перед отправкой заказчику проходят испытания под нагрузкой на специальном стенде, что гарантирует высокое качество поставляемого нами оборудования,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • простая конструкция первичного двигателя дизельного агрегата обеспечивает высокую надежность и ремонтопригодность,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество вырабатываемой электроэнергии,
  • доступные цены на расходные материалы,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • цена дизельной электростанции существенно ниже импортных аналогов.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-12-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
