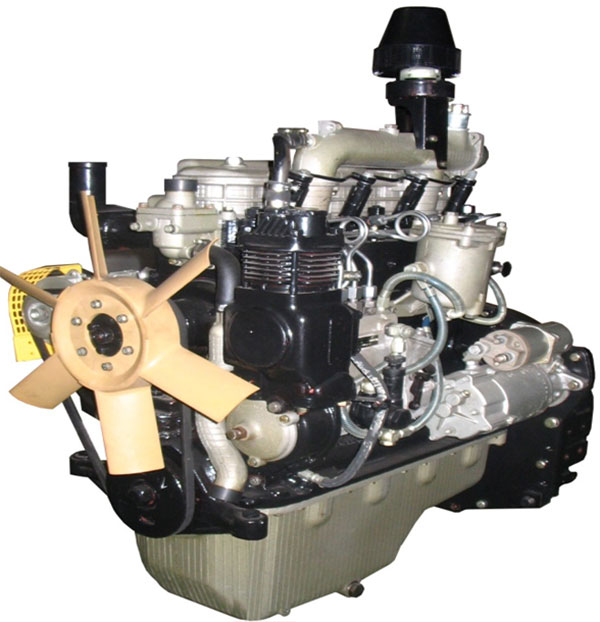

Дизельный двигатель Д-246.4-153
Промышленный дизельный 4-х цилиндровый рядный двигатель ММЗ-Д-246.4-106М объемом 4,75 литра и мощностью 74 кВт производства Минского Моторного Завода.
Применяется в дизель генераторных установках серии АД-60-Т400 ММЗ.
Применяется в дизель генераторных установках серии АД-60-Т400 ММЗ.
| Основные характеристики | |
| Постоянная мощность | 74 кВт |
| Резервная мощность | 77 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 4,75 л |
| Количество и расположение цилиндров | 4 цилиндров, вертикальное рядное |
| Сухой вес | 460 кг |
| Диаметр поршня | 110 мм |
| Ход поршня | 125 мм |
| Коэффициент сжатия | 17:01 |
| Скорость поршня | 6 м/c |
| Среднее эффективное давление BMEP | 12,97 кПа |
| Порядок работы цилиндров | 1-3-4-2 |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | +/- 0,25% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Емкость топливного бака | 165 л |
| Модель топливного насоса | однорежимный с механическим регулятором MOTORPAL (Чехия) |
| Тип топливного фильтра | топливный фильтр грубой очистки с отстойником, топливный фильтр тонкой очистки со сменным бумажным фильтрующим элементом |
| Расход топлива при нагрузке | |
| 100% | 12,9 л/ч |
| 75% | 9,6 л/ч |
| 50% | 7,2 л/ч |
| Удельный расход топлива | 210 г/кВт*ч |
| Максимальная температура в топливопроводе | 56 ºС |
| Максимальное давление в топливопроводе | 1,7 бар |
| Система смазки | |
| Система смазки комбинированная | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | однорежимный с механическим регулятором MOTORPAL (Чехия) |
| Тип масляного фильтра | полнопоточный,с бумажным неразборным фильтр элементом |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 13 л |
| Удельный расход масла на угар | 0,9 г/кВт*ч |
| Максимальная температура масла | 110 ºС |
| Давление масла в системе | 250-350 кПа |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное) |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 20 л |
| Максимальная температура охлаждающей жидкости | 95 ºС |
| Водяной насос | центробежный с клиноременным приводом от коленчатого вала |
| Производительность водяного насоса | 135 л/мин |
| Мощность вентилятора | 3,7 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | электростартер, 5,2 кВт |
| Максимальный ток зарядного генератора | 40 А |
| Аккумуляторная батарея | 2 x 90 А*ч |
| Система подачи воздуха | |
| Тип | с турбонаддувом и охлаждением наддувочного воздуха |
| Тип воздушного фильтра | воздухоочиститель с бумажными фильтрующими элементами |
| Максимальное сопротивление воздушного фильтра | 6,1 кПа |
| Максимальное статическое сопротивление воздушному потоку | 300 мм вод. ст. |
| Расход воздуха вентилятора на охлаждение радиатора | 3,5 м³/ч |
| Расход воздуха на питание двигателя | 5,01 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 1 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 1 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | ≤ 600-800 ºС |
| Поток выхлопных газов | 14,5 м³/мин |
| Тип глушителя | Промышленный |
| Максимальное противодавление выхлопных газов | 10 кПа |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 123 кВт |
| Система газовыхлопа | 71 кВт |
| Система охлаждения | 42 кВт |
| Корпус двигателя и генератора | 10 кВт |
Дизельные электростанции на двигателе ММЗ ММЗ Д-246.4-106М
| Модель | Мощность | Исполнение | Автозапуск | Цена | |
|---|---|---|---|---|---|
|
АД-60С-Т400-1РМ1 | 60 кВт | открытое на раме | 1-я степень, (электростартер) |
898 200 ₽
853 300 ₽
Купить
|
|
|
АД-60С-Т400-2РМ1 | 60 кВт | открытое на раме | 2-я степень, (автозапуск, АВР) |
937 100 ₽
890 300 ₽
Купить
|
|
АД-60С-Т400-1РПМ1 | 60 кВт | в кожухе | 1-я степень, (электростартер) |
988 200 ₽
938 800 ₽
Купить
|
|
|
АД-60С-Т400-2РПМ1 | 60 кВт | в кожухе | 2-я степень, (автозапуск, АВР) |
1 027 100 ₽
975 800 ₽
Купить
|
|
АД-60С-Т400-1РНМ1 | 60 кВт | в контейнере | 1-я степень, (электростартер) |
1 473 200 ₽
1 399 600 ₽
Купить
|
|
|
АД-60С-Т400-2РНМ1 | 60 кВт | в контейнере | 2-я степень, (автозапуск, АВР) |
1 512 100 ₽
1 436 500 ₽
Купить
|
|
ЭД-60-Т400-1РПМ1 | 60 кВт | передвижное | 1-я степень, (электростартер) |
1 078 200 ₽
1 024 300 ₽
Купить
|
|
|
ЭД-60-Т400-2РПМ1 | 60 кВт | передвижное | 2-я степень, (автозапуск, АВР) |
1 117 100 ₽
1 061 300 ₽
Купить
|
