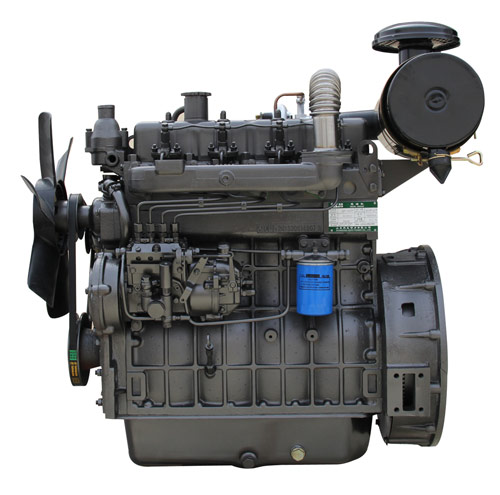

Дизельный двигатель Azimut 4R360D
Промышленный дизельный 4-х цилиндровый двигатель Azimut 4R360D объемом 3,61 литра, номинальной мощностью 30 кВт, для дизель-генераторных установок, производится в Китае по технологии Ricardo.
Применятся в ДГУ Azimut серий: АД-15С-Т400, АД-16С-Т400, АД-20С-Т400, АД-24С-Т400, АД-25С-Т400.
| Технические характеристики | |
| Постоянная мощность | 30 кВт |
| Резервная мощность | 33 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 3,61 л |
| Количество и расположение цилиндров | 4 цилиндра, рядное, вертикальное |
| Сухой вес | 380 кг |
| Диаметр поршня | 100 мм |
| Ход поршня | 115 мм |
| Коэффициент сжатия | 19:1 |
| Скорость поршня | 5,75 м/c |
| Среднее эффективное давление, BMEP | 0,66 МПа |
| Порядок работы цилиндров | 1-3-4-2 |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | +/- 5% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Модель топливного насоса | 4-х секционный, плунжерный |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Расход топлива при нагрузке | |
| 100% | 9,3 л/ч |
| 75% | 6,7 л/ч |
| 50% | 5,3 л/ч |
| Удельный расход топлива | 258 г/кВт*ч |
| Максимальная температура в топливопроводе | 55 ºС |
| Максимальное давление в топливопроводе | 1,8 бар |
| Система смазки | |
| Система смазки | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 13 л |
| Удельный расход масла на угар | 2,04 г/кВт*ч |
| Максимальная температура масла | 105 ºС |
| Давление масла в системе | 3,0 - 6,5 бар |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 13 л |
| Максимальная температура охлаждающей жидкости | 103 ºС |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 130 л/мин |
| Мощность вентилятора | 0,7 кВт |
| Система электрооборудования | |
| Напряжение в системе | 12 В |
| Пусковое устройство | стартер, 2,5 кВт |
| Максимальный ток зарядного генератора | 25 А |
| Аккумуляторная батарея | 1 х 12 В / 60 А*ч |
| Система подачи воздуха | |
| Тип | без наддува |
| Тип воздушного фильтра | фильтроэлемент |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 4,2 кПа |
| Расход воздуха вентилятора на охлаждение радиатора | 80 м³/мин |
| Расход воздуха на питание двигателя | 2,8 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 0,36 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 0,36 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | 480 ºС |
| Поток выхлопных газов | 7 м³/ч |
| Тип глушителя | промышленный - 9 dB |
| Максимальное противодавление выхлопных газов | 9,8 кПа |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 51 кВт/ч |
| Система газовыхлопа | 29 кВт/ч |
| Система охлаждения | 17 кВт/ч |
| Корпус двигателя и альтернатора | 5 кВт/ч |
Дизельные электростанции на двигателе Azimut 4R360D
| Модель | Мощность | Исполнение | Автозапуск | Цена | |
|---|---|---|---|---|---|
_200x150_250.webp)
|
АД-15С-230-1РМ11 | 15 кВт | открытое на раме | 1-я степень, (электростартер) |
306 000 ₽
275 400 ₽
Купить
|
_200x150_250.webp)
|
АД-15С-Т400-1РМ11 | 15 кВт | открытое на раме | 1-я степень, (электростартер) |
306 000 ₽
275 400 ₽
Купить
|
|
АД-16С-230-1РМ11 | 16 кВт | открытое на раме | 1-я степень, (электростартер) |
306 900 ₽
276 300 ₽
Купить
|
|
АД-16С-Т400-1РМ11 | 16 кВт | открытое на раме | 1-я степень, (электростартер) |
306 900 ₽
276 300 ₽
Купить
|
_200x150_250.webp)
|
Однофазный дизельный генератор 20 кВт (220 В) АД-20С-230-1РМ11 |
20 кВт | открытое на раме | 1-я степень, (электростартер) |
328 500 ₽
295 700 ₽
Купить
|
_200x150_250.webp)
|
Трехфазный дизельный генератор 20 кВт (380 В) АД-20С-Т400-1РМ11 |
20 кВт | открытое на раме | 1-я степень, (электростартер) |
326 700 ₽
294 100 ₽
Купить
|
_200x150_250.webp)
|
АД-24С-Т400-1РМ11 | 24 кВт | открытое на раме | 1-я степень, (электростартер) |
351 000 ₽
315 900 ₽
Купить
|
_200x150_250.webp)
|
АД-25С-230-1РМ11 | 25 кВт | открытое на раме | 1-я степень, (электростартер) |
351 900 ₽
334 400 ₽
Купить
|
_200x150_250.webp)
|
АД-25С-Т400-1РМ11 | 25 кВт | открытое на раме | 1-я степень, (электростартер) |
351 900 ₽
334 400 ₽
Купить
|
|
АД-15С-230-2РМ11 | 15 кВт | открытое на раме | 2-я степень, (автозапуск, АВР) |
332 000 ₽
298 800 ₽
Купить
|
|
|
АД-15С-Т400-2РМ11 | 15 кВт | открытое на раме | 2-я степень, (автозапуск, АВР) |
332 000 ₽
298 800 ₽
Купить
|
|
АД-16С-Т400-2РМ11 | 16 кВт | открытое на раме | 2-я степень, (автозапуск, АВР) |
332 900 ₽
299 700 ₽
Купить
|
|
|
АД-16С-230-2РМ11 | 16 кВт | открытое на раме | 2-я степень, (автозапуск, АВР) |
332 900 ₽
299 700 ₽
Купить
|
|
1-фазный дизельный генератор 20 кВт с автозапуском АД-20С-230-2РМ11 |
20 кВт | открытое на раме | 2-я степень, (автозапуск, АВР) |
354 500 ₽
319 100 ₽
Купить
|
|
|
Трехфазный дизельный генератор ДГУ 20 кВт с автозапуском АД-20С-Т400-2РМ11 |
20 кВт | открытое на раме | 2-я степень, (автозапуск, АВР) |
352 700 ₽
317 500 ₽
Купить
|
|
АД-24С-Т400-2РМ11 | 24 кВт | открытое на раме | 2-я степень, (автозапуск, АВР) |
377 000 ₽
339 300 ₽
Купить
|
