АД-900С-Т400-2РНМ26

Дизель генератор в контейнере c автозапуском
АД 900С-Т400-2РНМ26
Постоянная мощность900 кВт / 1125 кВA
Резервная мощность990 кВт / 1237 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательYuchaiYC6C1520-D31
Синхронный генераторAzimut ZLV6F
КонтроллерSmartGen HGM 6120CAN
Исполнениеконтейнерного исполнения
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)7050 х 2440 х 2630 мм
Вес11117 кг
Расход топлива при 100% нагрузке229 л/час
Топливный бак2000 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательYuchai YC6C1520-D31
Технические характеристики
Описание

дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом и промежуточным охлаждением, с прямым впрыском, электронным регулятором скорости вращения

Количество и расположение цилиндров

6 цилиндров, рядное, вертикальное, 2 клапана на цилиндр

Постоянная мощность1016 кВт
Резервная мощность1118 кВт
Частота вращения1500 об/мин
Объем двигателя39,58 л
Ход поршня200 мм
Диаметр поршня210 мм
Коэффициент сжатия13,5:1
Порядок работы цилиндров1-5-3-6-2-4
Точность регулировки частоты вращения+/- 5% (ISO 8528 G3)
Тип цилиндровс мокрыми гильзами
Направление вращенияпротив часовой стрелки со стороны вала
Система смазкикомбинированная под давлением и разбрызгиванием
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 150 - 180 л
Удельный расход масла на угар 0,1 г/кВт*ч
Дизельное топливоГОСТ 305-82
Тип охлаждающей жидкостиГОСТ 28084-89
Пусковое устройствоэлектростартер 24 В
Габариты3271 × 2145 × 2273 мм
Сухой весдвигатель с радиатором 4500 кг
Расход топлива:
Удельный расход топлива 195 г/кВт*ч
110%253 л/ч
100%229 л/ч
75%178 л/ч
50%123 л/ч
Синхронный генераторZLV6F
Основные характеристики
Постоянная мощность1125 кВА / 900 кВт
Резервная мощность1237,5 кВА / 990 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес2692 кг
Род токапеременный, трехфазный
Номинальная сила тока1620 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД94,7%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 0# / 18"
Шкаф управления ШУЭ HGM6120CAN
Основные характеристики
Панель управления

на базе контроллера HGM 6120CAN c жидкокристаллическим монитором на русском языке

Функции

- управление дизельным электроагрегатом

- сигнализация предупреждений и аварий

- подача напряжения на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

- поддержка протокола CAN-шины дизельного двигателя

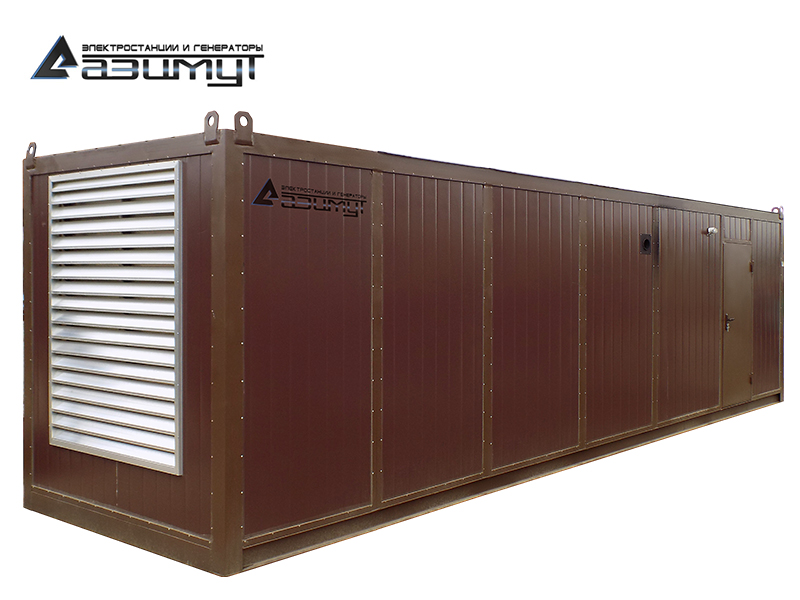

Контейнер "СЕВЕР" ПБК-7
НазначениеПолная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты7050 х 2440 х 2630 мм
Вес3700 кг
Уровень шума (7м)50 дБ
ЦветRAL 8017 или любой другой по запросу
Условия эксплуатации электростанцииэксплуатация вне помещений на открытом воздухе
Температура окружающей среды
Для ДЭС по 1-й степени автоматизации+ 5ºС...+ 40ºС
Для ДЭС по 2-й степени автоматизации- 40ºС...+ 40ºС
Конструкция
- жесткая сварная рама из швеллера №10
- материал стен - сэндвич-панели 50 мм
- крыша цельносварная, лист 3 мм
- пол рифленый стальной лист 4 мм
- дверь стальная с замком
- защитная алюминиевая решетка на вентиляционных проемах
- щит собственных нужд
- термоизоляция
- шумоизоляция
- гидроизоляция
- болтовые зажимы для подключения заземления
- кабельный ввод - по запросу
Системы стандартной комплектации
Система основного и аварийного освещения
- светодиодная лента
Система отопления
- обогреватели конвекторного типа
Система автоматической приточно-вытяжной вентиляции
- клапана воздушный
- электроприводы
Система пожарно-охранной сигнализации
- прибор приемно-контрольный охранно-пожарный
- оповещатель свето-звуковой
- датчики тепловой
- датчик открытия двери
Система пожаротушения
- автоматический модуль порошкового пожаротушения
- огнетушитель углекислотный ручной
Достоинства
- большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата
- возможность установки дополнительного оборудования
- удобство перемещения, транспортировки и монтажа

Подробные технические характеристики

Дизель генератор АД-900С-Т400-2РНМ26 мощностью 900 кВт в контейнере с АВР

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 900 кВт в составе:

-первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Yuchai YC6C1520-D31, объемом 39,58 литра и номинальной мощностью 1016 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора Azimut ZLV6F номинальной мощностью 900 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • дизель генератор установлен в контейнер "СЕВЕР"



НАЗНАЧЕНИЕ:

Контейнерная электростанция ДЭС 900 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Yuchai Machinery Group - одна из самых современных и выскотехнологичных машиностроительных компаний Китая, ведущая свою историю с 1951 года,
  • дизельные электростанции на двигателях Yuchai отличаются низким расходом топлива, высокой надежностью и предназначены для использования в качестве основного или резервного источника электроэнергии,
  • электронный регулятор частоты вращения обеспечивает высокое качество выходного напряжения,
  • при соблюдении условий эксплуатации моторесурс превышает 16.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
  • двигатели приспособлены к ГСМ с высоким содержанием серы и других примесей,
  • необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
  • контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
  • доступные расходные материалы и запасные части.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-900 в контейнере "СЕВЕР",
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА

Контейнерные электростанции по второй степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -50 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
