АД-900С-Т400-2РМ9
Постоянная мощность | 900 кВт / 1125 кВА |
Резервная мощность | 990 кВт / 1240 кВА |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Количество фаз | трехфазная |
Первичный дизельный двигатель | BAUDOUIN MOTEURS 12M33G1250/5e2 |
Синхронный генератор | EVOTEC TCU428D |
Контроллер | LOVATO RGK800 |
Исполнение | открытое на раме |
Степень автоматизации | 2-я |
Габариты (Д х Ш х В) | 4950 x 2030 x 2450 мм |
Вес | 7590 кг |
Расход топлива при 100% нагрузке | 236 л/час |
Топливный бак | 2200 л |
Автономность | мин. 8 часов |
Гарантия | 24 месяца |
Скрыть
Дизельный двигатель | BAUDOUIN MOTEURS 12M33G1250/5 |
---|---|
Основные характеристики | |
Номинальная мощность | 1007 кВт |
Максимальная мощность | 1108 кВт |
Постоянная мощность | 780 кВт |
Частота вращения | 1500 об/мин |
Объем двигателя | 39.2 л |
Количество и расположение цилиндров | 12 цилиндров, V-образное |
Сухой вес | 4360 кг |
Диаметр поршня | 150 мм |
Ход поршня | 185 мм |
Коэффициент сжатия | 15,1:1 |
Скорость поршня | 9.25 м/c |
Среднее эффективное давление BMEP | 2.155 мПА |
Регулировка частоты вращения | электронная |
Точность регулировки частоты вращения | +/- 3,00% |
Топливная система | |
Дизельное топливо | ГОСТ 305-82 |
Расход топлива при нагрузке | |
100% | 233 л/ч |
75% | 172 л/ч |
50% | 117 л/ч |
Удельный расход топлива | 197.8 г/кВт*ч |
Система смазки | |
Система смазки комбинированная | комбинированная под давлением и разбрызгиванием |
Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
Тип масляного фильтра | фильтроэлемент |
Тип масла | SAE 15W-40 / 10W-30 |
Емкость масляной системы | 146 л |
Нормальное давление масла | 400-650 кПа |
Аварийное минимальное и максимальное давление масла | 200 / 1000 кПа |
Расход масла на угар | ≤ 0,3% |
Система охлаждения | |
Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
Тип охлаждающей жидкости | ГОСТ 28084-89 |
Емкость системы охлаждения | 157 л. радиатор, 76 л. двигатель |
Максимальная температура охлаждающей жидкости | 95 ºС |
Система электрооборудования | |
Напряжение в системе | 24 В |
Пусковое устройство | стартер 10 кВт |
Минимальная температура холодного запуска | -5 ºС (-10 ºС с подогревателем) |
Зарядный генератор | 1.54 кВт / 28 В |
Система подачи воздуха | |
Тип | турбонаддув с интеркулером |
Тип воздушного фильтра | фильтроэлемент |
Максимальное сопротивление воздушного фильтра | ≤ 3 - 5 кПа |
Максимальное статическое сопротивление воздушному потоку | 4,2 кПа |
Расход воздуха | 5120 кг/ч |
Минимальный диаметр впускного отверстия | 160 мм |
Эффективность воздушного фильтра | ≤ 99,5% |
Система газовыхлопа | |
Температура выхлопных газов | ≤ 700 ºС |
Поток выхлопных газов | 5213 кг/ч |
Тип глушителя | Промышленный |
Максимальное противодавление выхлопных газов | 7.5 кПа |
Рекомендованный минимальный диаметр выхлопного отверстия | 220 мм |
Синхронный генератор | EVOTEC TCU428D |
---|---|
EvoTec Power Generation Co., Ltd (EvoTec) - профессиональный производитель генераторов переменного тока выходной мощностью от 6,8 кВт до 4200 кВт и напряжением от 110 В до 13800 В, а также один из крупнейших в Китае центров исследований и разработок в области производства генераторов тока, расположенный зоне экономического развития Луцзян, городе Хэфей, провинция Аньхой. EvoTec имеет 45 зарегистрированных патентов на конструкцию генератора, благодаря идеальному сочетанию передовых достижений науки и технологий Германии и Азии. |
По сравнению с обычными продуктами, представленными на рынке, генераторы EvoTec намного компактнее по размеру, короче по длине, легче по весу, экологически безопасны и, что наиболее важно, имеют более высокую эффективность. Продукция соответствует сертификатам ISO9001, ISO14001, CE, и успешно экспортируется более чем в тридцать стран мира, такие как Турция, Южная Корея, Тайвань, Испания, Германия. |
Основные характеристики | |
Постоянная мощность | 1125 кВА / 900 кВт |
Резервная мощность | 1250 кВА / 1000 кВт |
Описание | cинхронный, бесщеточный, одноопорный, 50 Гц, фактор мощности COS Ф=0,8, 4-х полюсный, с самовозбуждением |
Напряжение | 230 / 400 В |
Регулировка напряжения | автоматическая, ETC-1 |
Диапазон регулировки напряжения | ± 0,5% |
Класс изоляции | H |
Класс защиты | IP 22 |
Шаг обмотки | 2 / 3 |
Форма волны: TIF | <50 |
Форма волны: THF | <2% |
Высотность | макс. 1000 м |
Максимальная температура окружающей среды | 60 ºС |
Максимально допустимая скорость вращения | 2250 об/мин |
Направление вращения | против часовой стрелки |
Ток короткого замыкания | 300% |
Метод охлаждения | IC01 |
КПД | 95,4% |
Вес | 2470 кг |
Шкаф управления | ШУЭ LOVATO RGK800 |
---|---|
Основные характеристики | |
Панель управления | Большой выбор функций для удовлетворения любых условий эксплуатации. |
Диапазон питания 12-24В пост.тока для каждого отдельного прибора. |
|
Полностью программируемые входы, выходы и аварийные сигналы. |
|
Порты связи RS232, RS485, USB, Ethernet. |
|
Управление двигателями по CANbus. |
|
Программное обеспечение конфигурации и контроля. |
|
Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты. |
|
Функции | |
- Питание: 7...33В постоянного тока |
|
- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора |
|
- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали |
|
- Диапазон измерения напряжения: |
|
- Номинальный диапазон измерения напряжения: |
|
- Диапазон измерения частоты: 45...65Гц |
Подробные технические характеристики

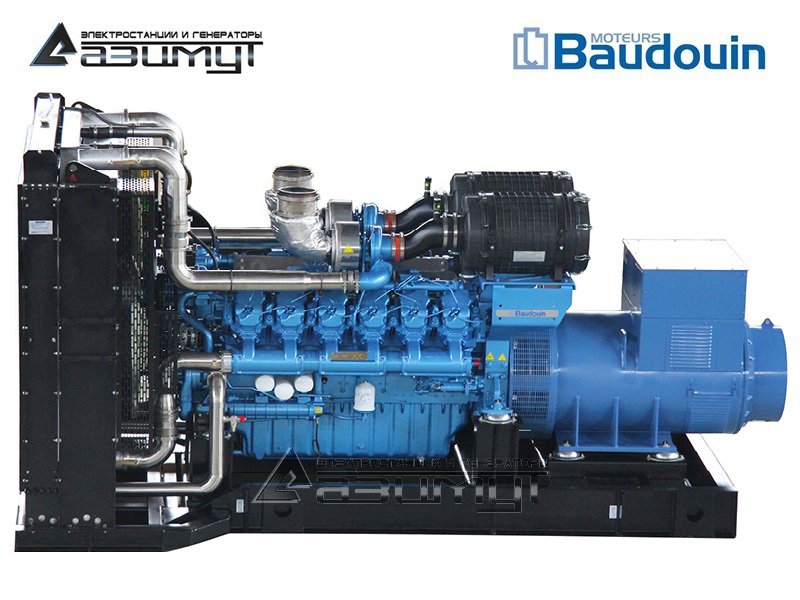

★Дизельный генератор АД-900С-Т400-2РМ9 мощностью 900 кВт открытого исполнения с автозапуском
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ 900 кВт в составе:
- первичного двенадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения BAUDOUIN MOTEURS 12M33G1250/5e2, объемом 39,2 литра и номинальной мощностью 1007 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора EVOTEC TCU428D номинальной мощностью 900 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей.
НАЗНАЧЕНИЕ:
Стационарная электростанция ДЭС 900 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.
Запуск и остановка электростанции по 2-й степени автоматизации осуществляются в автоматическом режиме без участия оператора.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.
ПРЕИМУЩЕСТВА:
- первичный дизельный двигатель спроектирован французскими инженерами компании BAUDOUIN MOTEURS на основе почти 100-летнего опыта проектирования и производства морских пропульсивных дизельных двигателей, что обеспечивает высочайший уровень прочности и надежности изначально заложенный в конструкцию.
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- экономичный расход топлива и масла,
- в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
- стоимость существенно ниже дизель генераторных установок аналогичного класса надежности оснащенных двигателями других производителей.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-900 с АВР,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 2000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
