АД-800С-Т400-2РКМ15IN

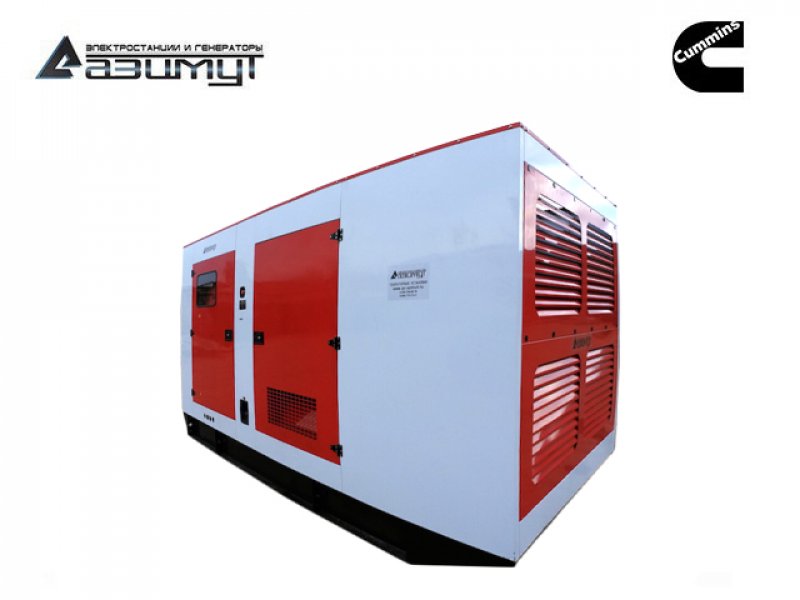

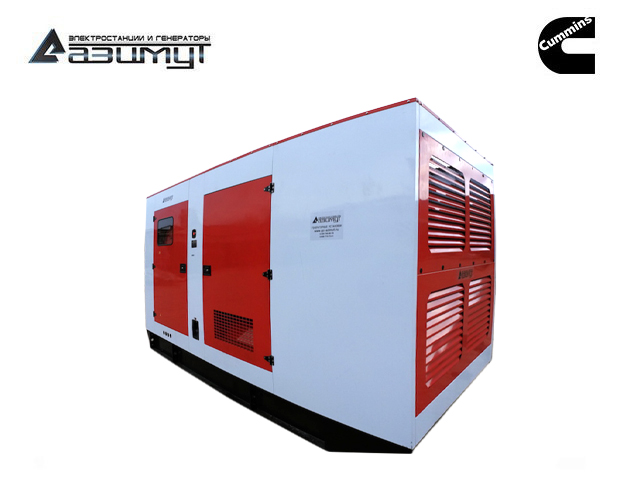

Дизельный генератор в кожухе с автозапуском
АД-800С-Т400-2РКМ15IN
Постоянная мощность800 кВт / 1000 кВA
Резервная мощность880 кВт / 1100 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS KTA38-G5 (Индия)
Синхронный генераторSTAMFORD S6L1D-E4
КонтроллерDEEP SEA DSE 7320
Исполнениев шумозащитном кожухе
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)7550 х 2340 х 2510 мм
Вес11265 кг
Расход топлива при 100% нагрузке209 л/час
Топливный бак1800 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательCUMMINS KTA38-G5 (Индия)
ОПИСАНИЕ
Особенности конструкцииСерия KTA38 – продукт многолетнего технического развития и инноваций, чтобы предоставить клиентам новаторские решения, идущие в ногу со временем с изменениями, предъявляемыми к дизель генераторным установкам.
Серия KTA38 широко известна как самый надежный и экономичный двигатель в своем диапазоне мощностей для рынка генераторных установок.
Блок цилиндров из легированного чугуна со съемными мокрыми гильзами.
В верхней части двигателя установлен нагнетатель Cummins Turbo Technologies (CTT) с приводом от выхлопных газов для повышения мощности, снижения выхлопов и экономии топлива.
Дополнительный охладитель большой производительности эффективно охлаждает всасываемый воздух для более эффективного сгорания и снижения нагрузок.
Топливная система - эксклюзивная система Cummins PT ™ низкого давления с компенсацией износа.
Топливные форсунки с приводом от распредвала выдают точное дозирование и момент подачи топлива.
Топливопроводы внутренние, просверлены проходы в головках блока цилиндров.
Система охлаждения - центробежная с шестеренчатым приводом.
Водоводы большого объема обеспечивают равномерный поток охлаждающей жидкости вокруг цилиндра, вкладышей, клапанов и форсунок. Байпасные термостаты регулируют температуру охлаждающей жидкости.
Каждый компонент был специально разработан и тщательно протестирован для продуктов G-Drive, обеспечивая высокую производительность, долговечность и надежность
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя брутто:
Резервная970 кВт / 1300 л.с.
Номинальная880 кВт / 1180 л.с.
Основная656 кВт / 880 л.с.
Мощность двигателя нетто:
Резервная937 кВт / 1257 л.с.
Номинальная857 кВт / 1149 л.с.
Основная633 кВт / 849 л.с.
Типичная выходная мощность ДГУ:
Резервная (ESP)880 кВт / 1100 кВА
Номинальная (PRP)800 кВт / 1000 кВА
Основная (COP)600 кВт / 750 кВА
Тип двигателядизельный, четырехтактный, турбированный, радиаторного охлаждения, 1500 об/мин
СерияG-Drive для привода электрогенераторных установок
Диаметр цилиндра х ход поршня159 мм х 159 мм
Объем двигателя37,8 л
Блок цилиндровчугун литье, 12 цилиндров, V-образное расположение
Зарядный генератор35 А
Стартер24 В
Регулировка частоты вращенияэлектронная
Топливная системапрямой впрыск с электронным контролем
Топливный фильтрДвойной бумажный навинчивающийся фильтр с водным сепаратором
Масляный фильтрНавинчивающийся полнопоточный
Емкость масляной системы 140 л
Система охлажденияJWAC
Тип охлаждающей жидкости50% этиленгликоль, 50% вода
Емкость системы охлаждения218,5 л
Максимальная температура окружающей среды50 °С
Мощность вентилятора20 кВт
Расход воздуха на охлаждение18,9 м³/с
Воздушный фильтрсменный элемент с индикатором
Расход топлива при нагрузке
110%228 л/ч
100%209 л/ч
75%161 л/ч
50%113 л/ч
25%65 л/час
Габариты (Д х Ш х В)3172 мм х 1752 мм х 2004 мм
Сухой вес4990 кг
Страна производстваИндия
Синхронный генераторSTAMFORD S6L1D-E4
Основные характеристики
Постоянная мощность1000 кВА / 800 кВт
Резервная мощность1100 кВА / 880 кВт
Типсинхронный, бесщеточный, одноопорный
Род токапеременный, трехфазный
Система возбуждения самовозбуждение
Напряжение230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф0,8
Класс защитыIP 23
Класс изоляцииH
Количество полюсов4
Количество выводов12
Обмотка311, двухслойная, концентрическая
Шаг обмотки2 / 3
Диапазон регулировки напряжения+/- 1%
Автоматический регулятор напряженияMX341 (PMG)
Подавление колебаний по стандартамBS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартамBS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359
Габариты упаковочной тары 1700 x 900 x 1530 мм
Вес2020 кг
Шкаф управления ШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Шумозащитный кожух ВШК-800
НазначениеЭффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты5700 х 1800 х 2650 мм
Вес2350 кг
Материал кожухасталь 2 мм
Уровень шума (7м)50 дБ
Окраскапорошковая окраска
Условия экплуатацииэксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации+5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации-10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

★Дизельный генератор АД-800С-Т400-2РКМ15IN мощностью 800 кВт в шумозащитном кожухе с автозапуском (АВР)

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного двенадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения CUMMINS KTA38-G5, объемом 37,8 литра и номинальной мощностью 880 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD S6L1D-E4 номинальной мощностью 800 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • шумозащитный всепогодный кожух



НАЗНАЧЕНИЕ:

Электростанция ДЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • Оригинальные дизельные двигатели CUMMINS, произведенные в Индии, находят широкое применение там, где требуется устойчивая, безотказная работа с большими постоянными нагрузками в тяжелых эксплуатационных и климатических условиях. Например, в нефте- и газодобыче, добыче полезных ископаемых, а также при работе ДГУ в режиме «острова» в отдаленных населенных пунктах и вахтовых поселках,
  • синхронный генератор STAMFORD обеспечивает высокое качество и стабильность вырабатываемой электроэнергии и длительный ресурс работы до 100.000 моточасов,
  • меню управления контроллера DEEP SEA ELECTRONICS на русском языке,
  • адаптированность к использованию ГСМ, доступных на российском рынке,
  • низкий расход топлива и масла, высокий моторесурс до капремонта – 30.000 моточасов, общий срок эксплуатации оборудования свыше 10 лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по второй степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от -10 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
