АД-80С-Т400-2РМ23

Дизельная электростанция с автозапуском
АД-80С-Т400-2РМ23
Постоянная мощность80 кВт / 100 кВА
Резервная мощность88 кВт / 110 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательVOLVO PENTA TAD531GE
Синхронный генераторLEROY-SOMER TAL 044 D
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)2060 x 1055 x 1710 мм
Вес1264 кг
Расход топлива при 100% нагрузке24,0 л/час
Топливный бак250 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательVOLVO PENTA TAD531GE
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Число и расположение цилиндров 4 цилиндра в ряд, вертикальное
Тип четырехтактный
Диаметр поршня 108 мм
Ход поршня 130 мм
Объем двигателя 4,76 л
Коэффициент сжатия 18:1
Сухой вес 575 кг
Вес заправленного 606 кг
ПРОИЗВОДИТЕЛЬНОСТЬ:
Постоянная мощность (брутто) 86 кВт (117 л.с.)
Резервная мощность (брутто) 96 кВт (131 л.с.)
МАСЛЯНАЯ СИСТЕМА:
Расход масла при мощности
номинальной 0,08 л/час
максимальной 0,08 л/час
Емкость масляной системы 15 л
ТОПЛИВНАЯ СИСТЕМА:
Удельный расход топлива при нагрузке %% от номинальной мощности
25% 259 г/кВт*ч
50% 231 г/кВт*ч
75% 225 г/кВт*ч
100% 218 г/кВт*ч
СИСТЕМА ПОДАЧИ ВОЗДУХА И ГАЗОВЫХЛОПА:
Температура выхлопных газов после турбины при нагрузке:
номинальной 5,7 м³/мин
максимальной 6,09 м³/мин
Максимально допустимое сопротивление воздушному потоку 3,5 кПа
Теплота, выделяемая с выхлопными газами при нагрузке:
номинальной 78 кВт
максимальной 88 кВт
Температура выхлопных газов после турбины при нагрузке:
номинальной 544 ºС
максимальной 557 ºС
Максимальное противодавление в магистрали газовыхлопа 5 кПа
Поток выхлопных газов при нагрузке:
номинальной 16,7 м³/мин
максимальной 18,4 м³/мин
СИСТЕМА ОХЛАЖДЕНИЯ:
Теплота, выделяемая корпусом двигателя при нагрузке
номинальной 9 кВт
максимальной 10 кВт
Теплота, выделяемая радиатором при нагрузке
номинальной 47,4 кВт
максимальной 52,5 кВт
Мощность вентилятора 5,9 кВт
Габариты (Д х Ш х В) 1567 х 763 х 1247 мм
Соответствие экологическим стандартам EU Stage 2
Страна происхождения Швеция
Синхронный генераторLEROY-SOMER TAL 044 D

TAL - это новое поколение промышленных генераторов переменного тока от Leroy-Somer. Интегрируя новейшие технологии и инновации, разработанные командой по исследованиям и разработкам, TAL является ответом на вызовы этого мира для людей, нуждающихся в надежных и высокопроизводительных решениях для производства электроэнергии.

Основные характеристики:
Постоянная мощность 100 кВА / 80 кВт
Тип синхронный, бесщеточный, одноопорный
Класс изоляции H
Шаг обмотки 2/3, 6 проводов
Класс защиты IP23
Высота над уровнем моря ≤ 1000 м
Предельная скорость 2250 об/мин
Расход воздуха на охлаждение (50 Гц) 0,29 м³/мин
Ток короткого замыкания AREP+/PMG = 2,7A 5 сек
Система возбуждения ШУНТ
Регулятор напряжения автоматический R120
Диапазон регулировки напряжения +/- 1%
Напряжение:
соединение Y 380V / 400V / 415V / 440V
соединение Δ 220V / 230V / 240V
соединение YY 200V / 220V
Частота 50 Гц / 60 Гц
Коэффициент нелинейных искажений без нагрузки < 2%
Коэффициент нелинейных искажений при линейной нагрузке < 5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF < 2%
КПД 90,8%
Длина х Ширина 758 мм х 572 мм
Масса 280 кг
Соответствие стандартам IEC 60034
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

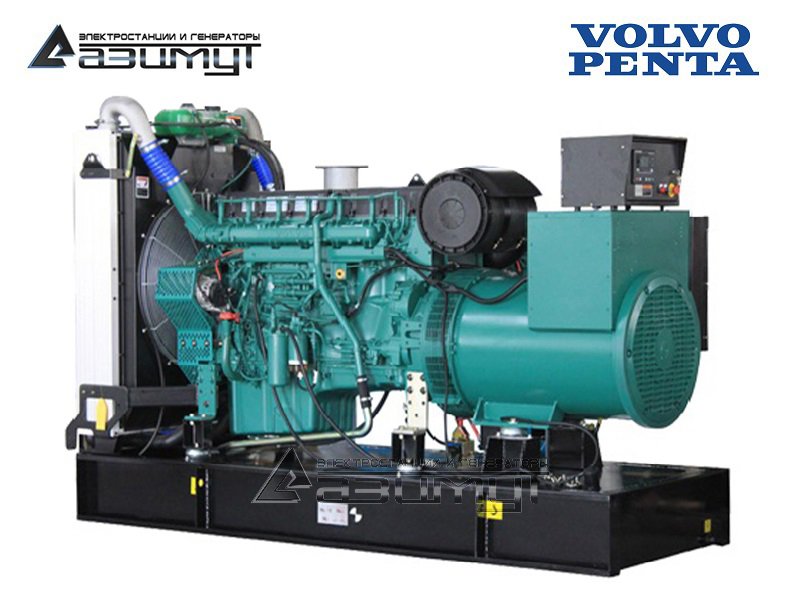

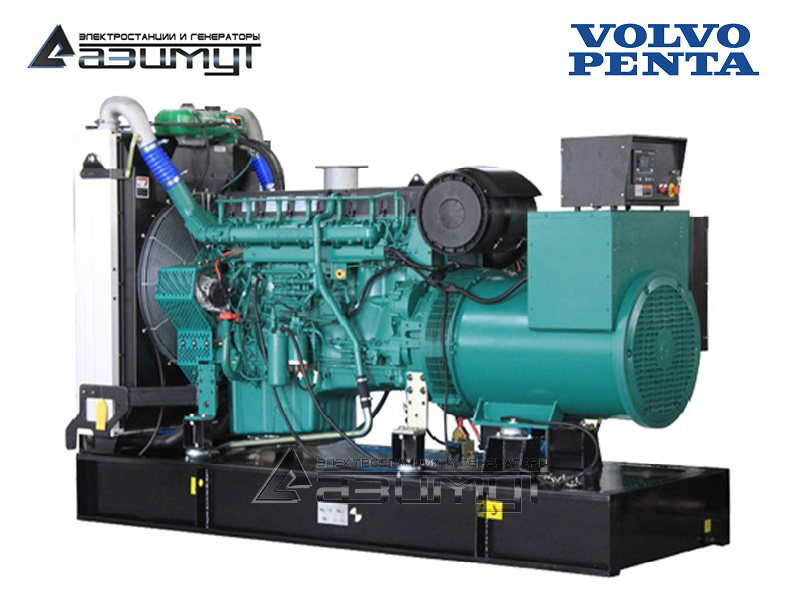

★Дизельный генератор АД-80С-Т400-2РМ23 мощностью 80 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения VOLVO PENTA TAD531GE с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора LEROY SOMER TAL 044 D номинальной мощностью 80 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • Расход топлива – один из лучших показателей среди всех производителей. При сравнении двигателя VOLVO PENTA с двигателем конкурента, VOLVO PENTA, скорее всего, окажется более экономичным, особенно при работе в реальных условиях постоянной работы в диапазонах от 50% до 100% номинальной мощности.
  • Экологичность – соответствие европейским нормам выхлопа – директива RoHS2 Директива 2011/65/EU.
  • Тихий выхлоп – одни из самых тихих двигателей в мире, с низкой вибрацией, что благоприятно сказывается на ресурсе, и делает комфортной эксплуатацию в жилой застройке.
  • Длинный межсервисный интервал – периодичность замены фильтров и масла - 500 моточасов, обеспечивает низкую стоимость владения генераторной установкой.
  • Гарантия 1 год без ограничения пробега. Возможно продление гарантии до 3-х лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-80С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
1 475 200 ₽
