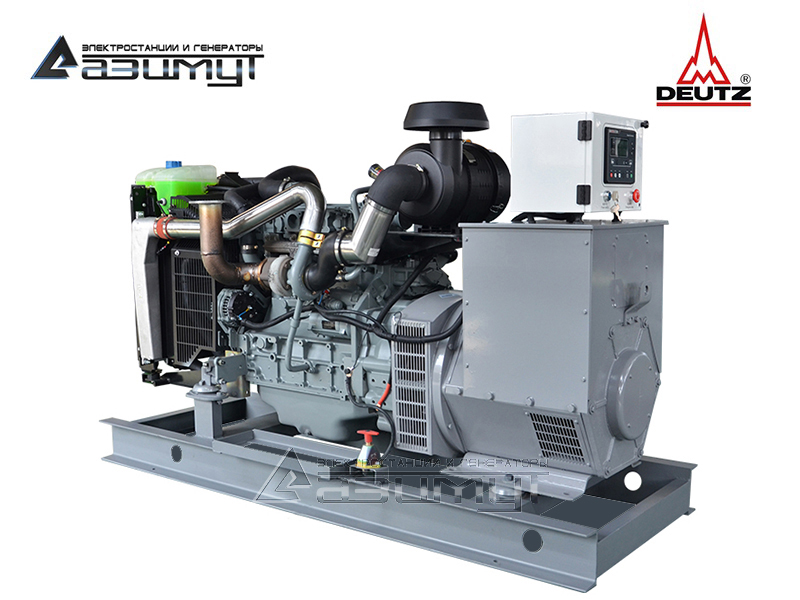

АД-80С-Т400-1РМ6

Дизельная электростанция открытая на раме
АД 80С-Т400-1РМ6
Постоянная мощность80 кВт / 100 кВА
Резервная мощность88 кВт / 110 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDeutz ВF4M 1013ЕС
Синхронный генераторAZIMUT Z274С
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)2110 x 1010 x 1810 мм
Вес1390 кг
Расход топлива при 100% нагрузке24,2 л/ч
Топливный бак120 л
Автономностьмин. 8 часов
Гарантия12 мес

Скрыть

Дизельный двигательDEUTZ BF4M 1013EC
Основные характеристики
Постоянная мощность, COP 92 кВт
Номинальная мощность, PRP 97 кВт
Предельная мощность, LTP 102 кВт
Частота вращения 1500 об/мин
Объем двигателя 4,764 л
Количество и расположение цилиндров 4 цилиндра, вертикальное рядное
Сухой вес 455 кг
Диаметр поршня 108 мм
Ход поршня 130 мм
Коэффициент сжатия 17,5
Скорость поршня 6,5 м/c
Среднее эффективное давление BMEP 1,62 МПа
Порядок работы цилиндров 1-4-3-2
Регулировка частоты вращения механическая
Точность регулировки частоты вращения +/- 5%
Топливная система
Дизельное топливо ГОСТ 305-82
Модель топливного насоса Bosch, рядный
Тип топливного фильтра полнопоточный со сменным картриджем
Расход топлива при нагрузке
100% 24,6 л/ч
75% 18,4 л/ч
50% 12,4 л/ч
Удельный расход топлива 211 г/кВт*ч
Максимальная температура в топливопроводе 55 ºС
Максимальное давление в топливопроводе 1,8 бар
Система смазки
Система смазки комбинированная принудительная под давлением
Тип масляного насоса шестеренчатого типа,с приводом от распредвала
Тип масляного фильтра полнопоточный патронный фильтр
Тип масла SAE 15W-40/ 10W-30
Емкость масляной системы 11 л
Удельный расход масла на угар 0,52 г/кВт*ч
Максимальная температура масла 130 ºС
Давление масла в системе 3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное(радиаторное),циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 19,7 л
Максимальная температура охлаждающей жидкости 103 ºС
Водяной насос центробежного типа с ременным приводом
Производительность водяного насоса 245 л/мин
Мощность вентилятора 2,5 кВт
Система электрооборудования
Напряжение в системе 24 В
Пусковое устройство стартер 3 кВт
Максимальный ток зарядного генератора 55 А
Аккумуляторная батарея 2х12/62 А*ч
Система подачи воздуха
Тип Турбонаддув с промежуточным охлаждением
Тип воздушного фильтра фильтроэлемент
Максимальное сопротивление воздушного фильтра 5 кПа
Максимальное статическое сопротивление воздушному потоку 4,3 кПа
Расход воздуха вентилятора на охлаждение радиатора 90 м³/ч
Расход воздуха на питание двигателя 5,4 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя 1 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора 1 м²
Система газовыхлопа
Температура выхлопных газов ≤ 520 ºС
Поток выхлопных газов 19 м³/ч
Тип глушителя Промышленный
Максимальное противодавление выхлопных газов 3 кПа
Тепловые параметры
Общее тепловыделение ДГУ 159 кВт/ч
Система газовыхлопа 90 кВт/ч
Система охлаждения 56 кВт/ч
Корпус двигателя и генератора 13 кВт/ч
Синхронный генераторAZIMUT Z274C
Основные характеристики
Постоянная мощность 100 кВА / 80 кВт
Резервная мощность 110 кВА / 88 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 385 кг
Род тока переменный, трехфазный
Номинальная сила тока 144 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 90,4%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

★Дизельный генератор АД-80С-Т400-1РМ6 мощностью 80 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного четырехцилиндрового рядного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Deutz ВF4M 1013ЕС, объемом 4,764 литра и номинальной мощностью 97 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT Z274С номинальной мощностью 80 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения строительных площадок, промышленных предприятий, социальных объектов, небольших торговых центров.

Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме.

Использование многоцилиндрового дизельного двигателя Deutz радиаторного охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и длительный срок службы электростанции до капитального ремонта.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА ДГУ С ДВИГАТЕЛЯМИ DEUTZ СЕРИИ 1013

  • 4- и 6-цилиндровые рядные двигатели с водяным охлаждением, турбонаддувом и охлаждением наддувочного воздуха.
  • Небольшой вес и габариты упрощают и удешевляют установку двигателя.
  • Увеличенные интервалы замены масла и легкая замена моторных жидкостей сокращают эксплуатационные расходы и повышают эксплуатационную готовность оборудования.
  • Наилучшие характеристики холодного пуска даже в экстремальных условиях.
  • Низкий уровень шума благодаря акустически оптимизированным компонентам, очень плавному ходу и высокой долговечности.
  • Прочная конструкция двигателя позволяет работать даже с топливом с очень высоким содержанием серы.
  • Прекрасные характеристики двигателя по приему ударных нагрузок, обеспечивает высокое качество выходной электроэнергии при набросе без просадок по частоте.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • комплект фильтров для ТО-00,
  • заправка маслом и тосолом,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ОСНОВНОЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНЫЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
