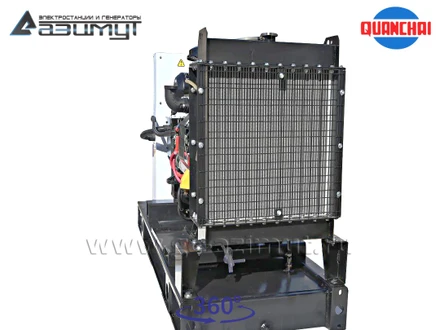

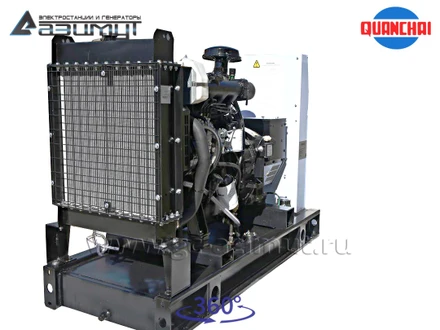

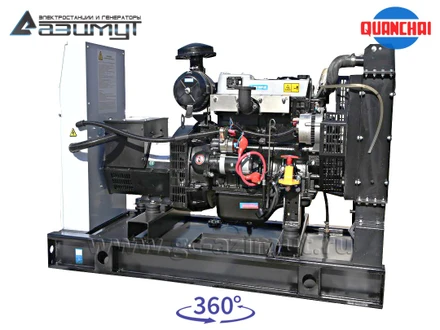

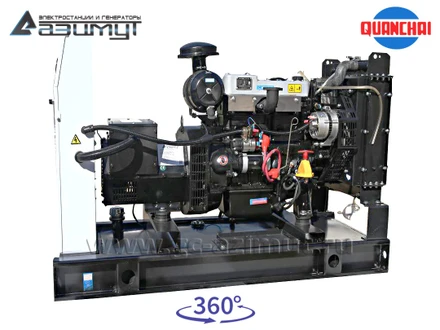

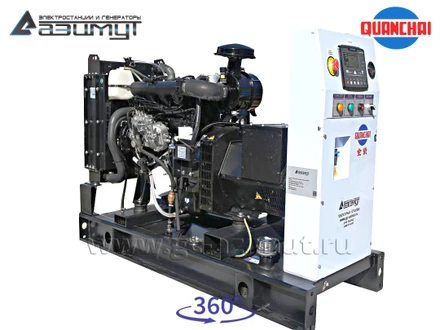

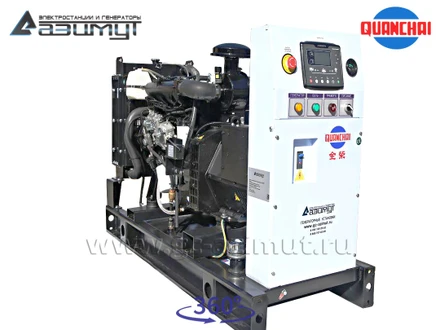

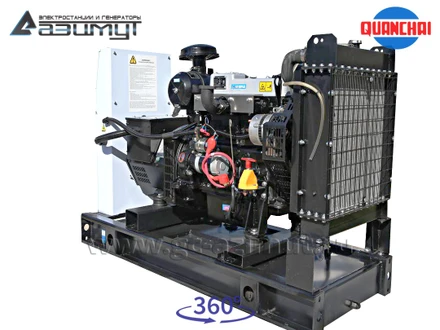

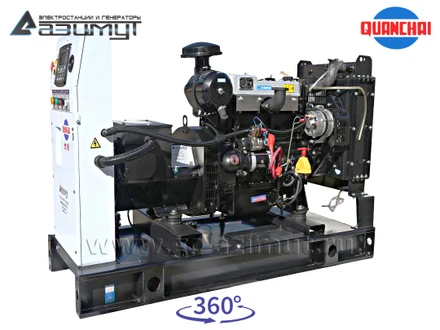

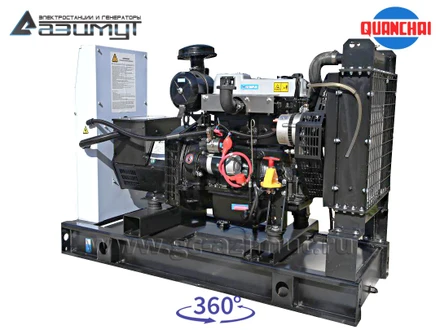

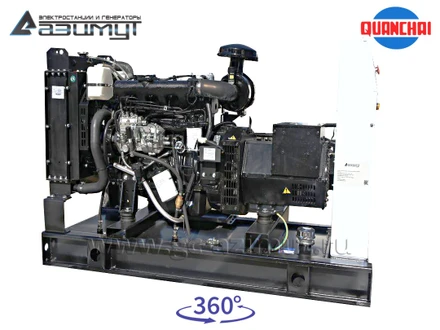

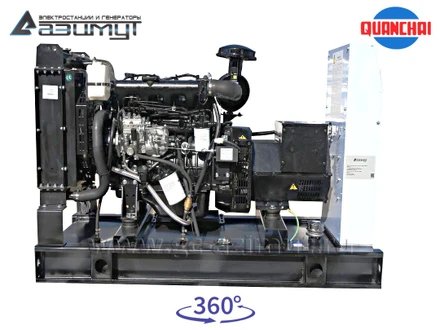

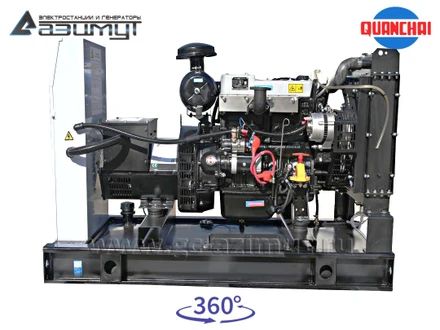

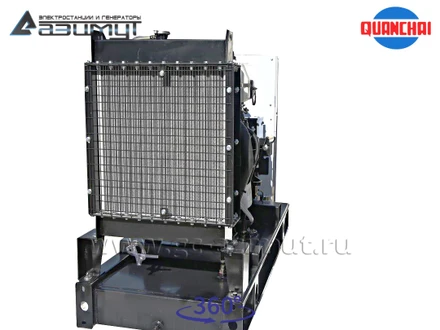

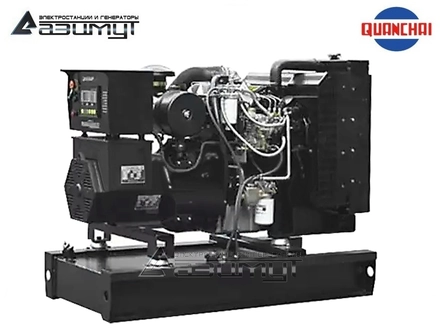

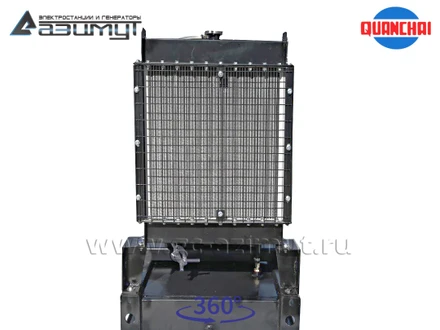

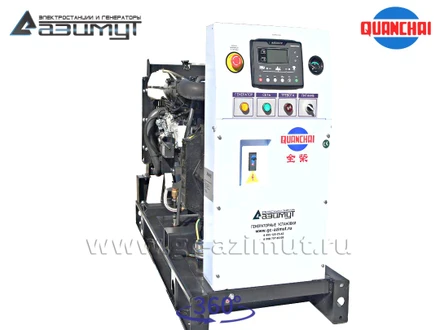

АД-8С-Т400-2РM5

Дизель генератор с автозапуском
АД 8С-Т400-2РM5
Постоянная мощность8 кВт / 10 кВА
Резервная мощность8,8 кВт / 11 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательQuanchai QC385D
Синхронный генераторAzimut Z164B
КонтроллерSmartGen HGM 6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)1400 х 600 х 1150 мм
Вес455 кг
Расход топлива при 100% нагрузке3,35 л/час
Топливный бак70 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель QC385D
Технические характеристики
Описание

дизельный, 4-х тактный, водяного охлаждения, атмосферный,с прямым впрыском, с механическим регулятором скорости вращения

Количество и расположение цилиндров

3 цилиндра, рядное, вертикальное, 2 клапана на цилиндр

Постоянная мощность 10 кВт
Резервная мощность 11 кВт
Частота вращения 1500 об/мин
Точность регулировки частоты вращения +/- 5%
Объем двигателя 1,532 л
Ход поршня 85 мм
Диаметр поршня 90 мм
Коэффициент сжатия 18:1
Порядок работы цилиндров 1-3-2
Система смазки под давлением и разбрызгиванием
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 6,5 л
Удельный расход масла на угар 0,3 г/кВт*ч
Тип охлаждающей жидкости ГОСТ 28084-89
Напряжение в системе электрооборудования 12 В
Диаметр вентилятора 410 мм
Габариты 625×600×695 mm
Сухой вес 175 кг
Расход топлива:
Удельный расход топлива < 255 г/кВт*ч
Дизельное топливо ГОСТ 305-82
110% 3,85 л/ч
100% 3,35 л/ч
75% 2,58 л/ч
50% 1,88 л/ч
25% 0,97 л/ч
Синхронный генератор Z164B
Основные характеристики
Постоянная мощность 10 кВА / 8 кВт
Резервная мощность 11 кВА / 8,8 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 103 кг
Род тока переменный, трехфазный
Номинальная сила тока 14,4 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 77,4%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"

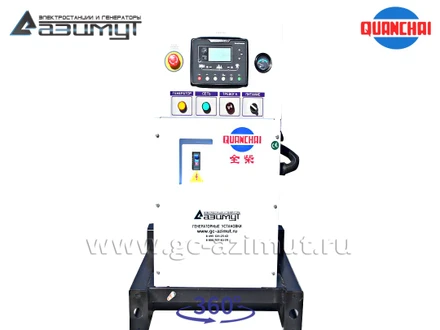

Шкаф управления ШУЭ 2Р25
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 25 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей есть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

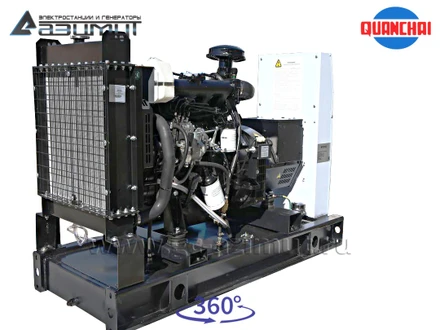

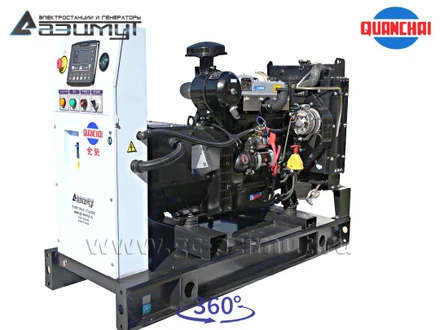

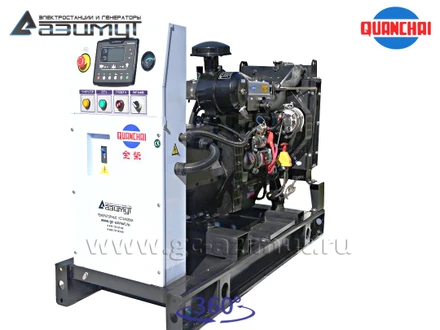

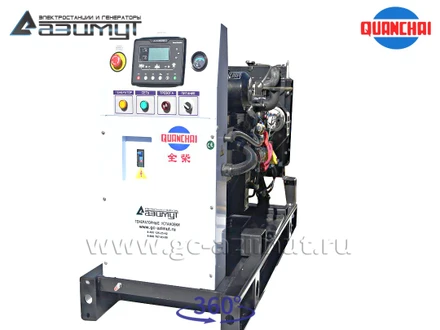

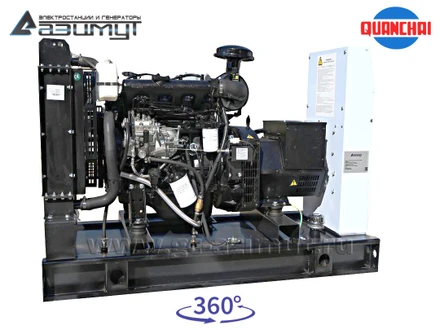

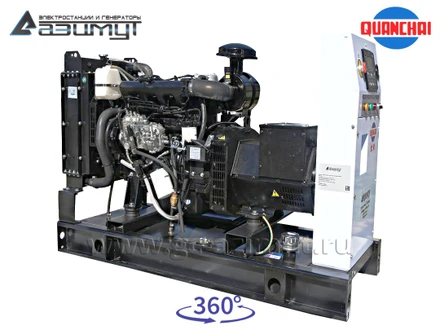

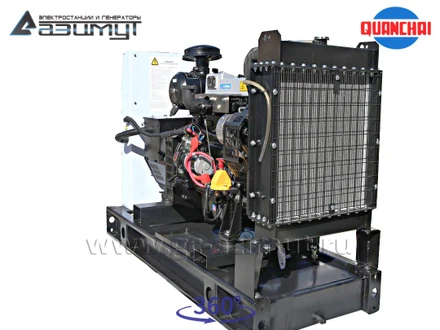

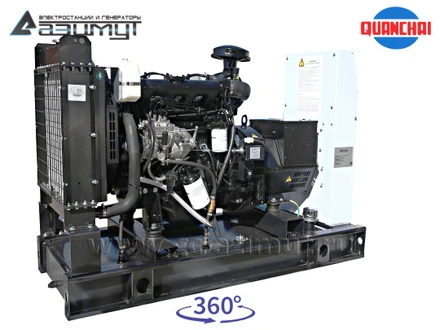

Дизель генератор АД-8С-Т400-2РМ5 мощностью 8 кВт открытого исполнения с автозапуском (АВР)

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный дизель генератор в составе:

- первичного трехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Quanchai QC385D, объемом 1,532 л, номинальной мощностью 10 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного 3-фазного генератора Azimut Z164B номинальной мощностью 8 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин выгодно отличает ее от бытовых электрогенераторов, оснащенных высокооборотными одноцилиндровыми малолитражными двигателями воздушного охлаждения.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельный двигатель Quanchai отличается высокими эксплуатационными характеристиками, длительным моторесурсом и большой надежностью,
  • дизельный генератор подходит для непрерывной работы,
  • необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
  • контроллер HGM6120 с ЖК дисплеем с управлением на русском языке,
  • низкий расход топлива и масла,
  • адаптированность к ГСМ, доступных на российском рынке,
  • доступные на рынке расходные материалы,
  • простое техническое обслуживание,
  • низкая цена электростанции относительно аналогов такого же уровня надежности.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-8-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
