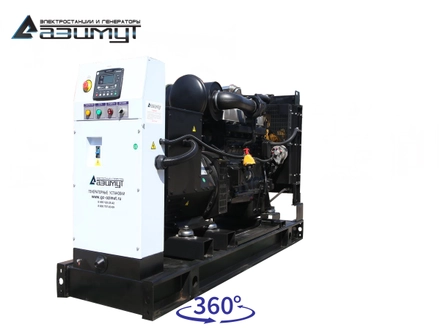

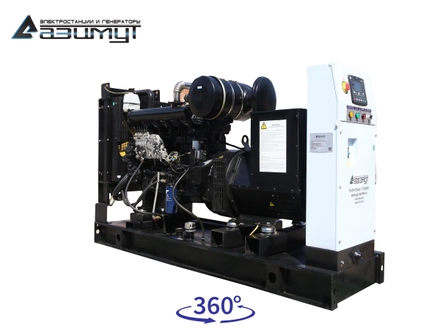

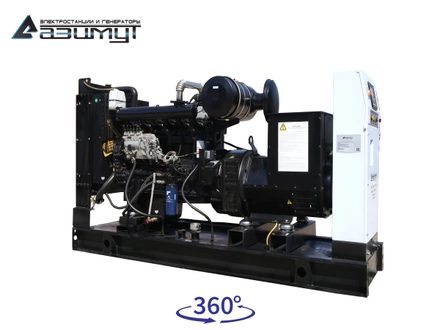

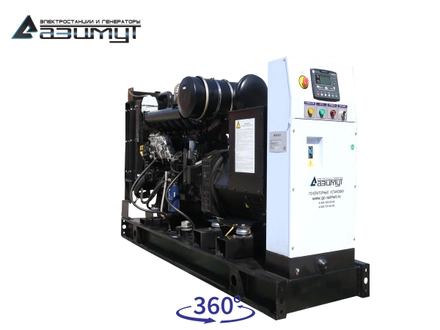

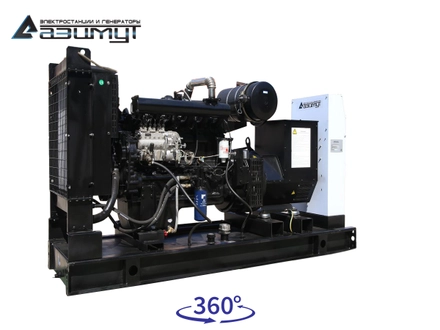

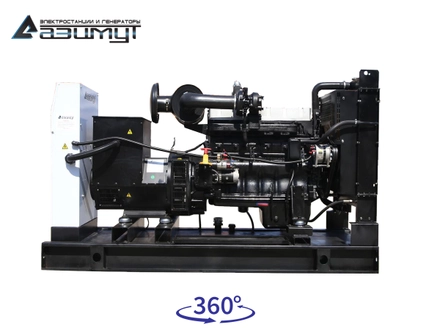

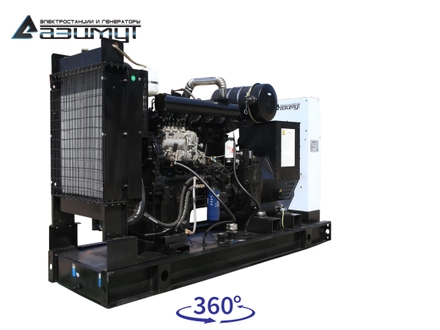

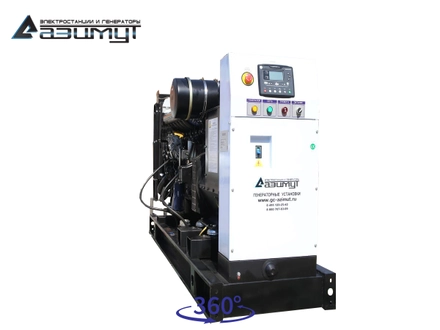

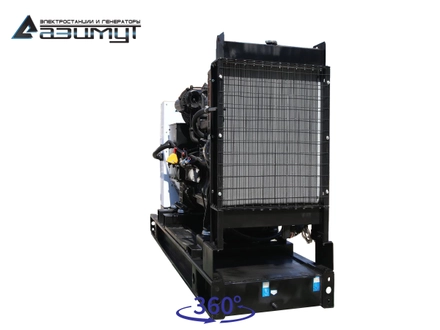

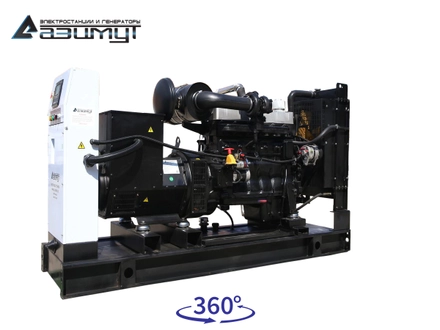

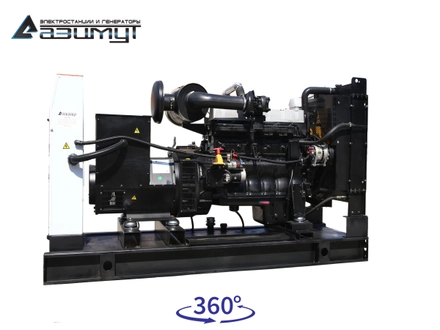

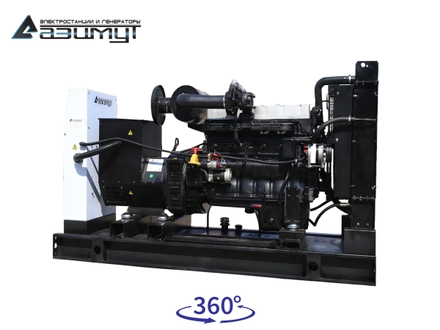

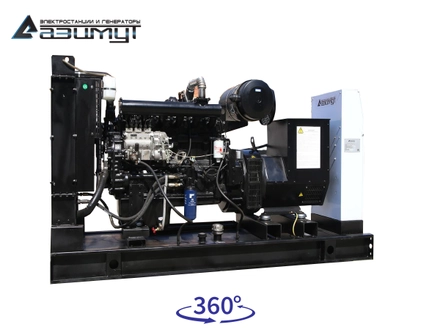

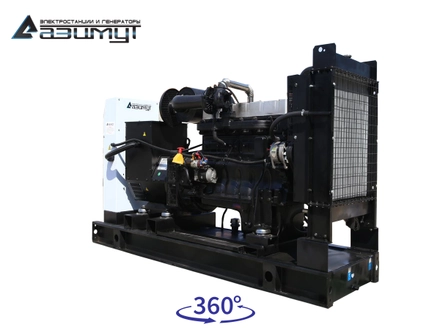

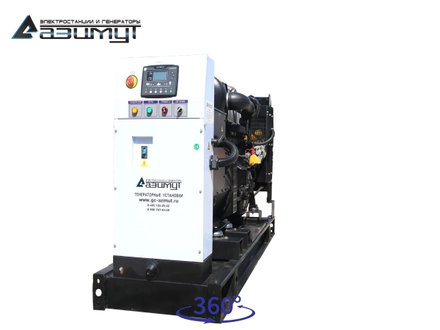

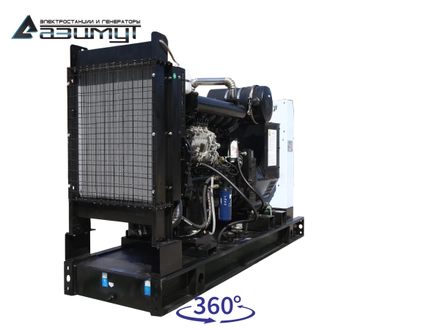

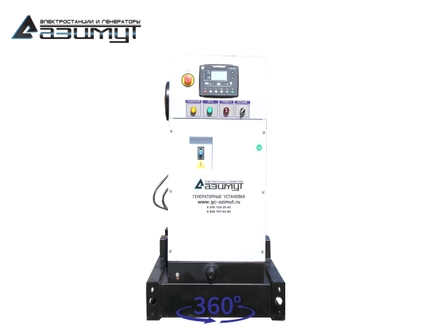

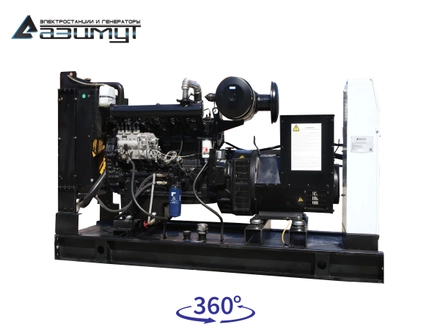

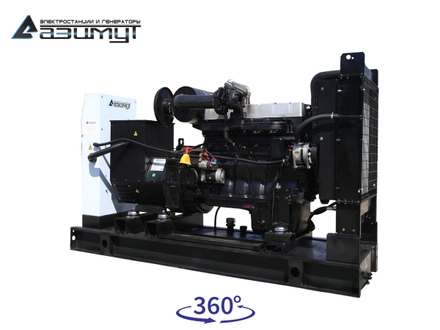

АД-75С-Т400-1РМ11

Дизельная электростанция открытого типа
АД 75С-Т400-1РМ11
Постоянная мощность75 кВт / 94 кВA
Резервная мощность82,5 кВт / 103 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательAZIMUT 6R650TD
Синхронный генераторAZIMUT Z274C
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)2430 х 750 x 1500 мм
Вес1212 кг
Расход топлива при 100% нагрузке23,3 л/час
Топливный бак300 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательAZIMUT 6R650TD
Технические характеристики
Постоянная мощность84 кВт
Резервная мощность93 кВт
Частота вращения1500 об/мин
Объем двигателя6,49 л
Количество и расположение цилиндров6 цилиндров, рядное, вертикальное
Сухой вес570 кг
Диаметр поршня105 мм
Ход поршня125 мм
Коэффициент сжатия16:1
Скорость поршня6,25 м/c
Среднее эффективное давление, BMEP0,99 МПа
Порядок работы цилиндров1-5-3-6-2-4
Регулировка частоты вращениямеханическая
Точность регулировки частоты вращения+/- 5%
Топливная система
Дизельное топливоГОСТ 305-82
Модель топливного насоса6-ти секционный, плунжерный
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%23,3 л/ч
75%17,7 л/ч
50%12,4 л/ч
Удельный расход топлива 231 г/кВт*ч
Максимальная температура в топливопроводе55 ºС
Максимальное давление в топливопроводе1,8 бар
Система смазки
Система смазкикомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа, с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 18 л
Удельный расход масла на угар 1,63 г/кВт*ч
Максимальная температура масла105 ºС
Давление масла в системе3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения23 л
Максимальная температура охлаждающей жидкости103 ºС
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса190 л/мин
Мощность вентилятора4,5 кВт
Система электрооборудования
Напряжение в системе24 B
Пусковое устройствостартер, 5,1 кВт
Максимальный ток зарядного генератора50 А
Аккумуляторная батарея2 х 12 В / 120 А*ч
Система подачи воздуха
Типтурбонаддув
Тип воздушного фильтрафильтроэлемент
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку6 кПа
Расход воздуха вентилятора на охлаждение радиатора180 м³/мин
Расход воздуха на питание двигателя9,5 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя1 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора1 м²
Система газовыхлопа
Температура выхлопных газов600 ºС
Поток выхлопных газов27 м³/ч
Тип глушителяпромышленный - 9 dB
Максимальное противодавление выхлопных газов9,8 кПа
Тепловые параметры
Общее тепловыделение ДГУ142 кВт/ч
Система газовыхлопа82 кВт/ч
Система охлаждения49 кВт/ч
Корпус двигателя и альтернатора11 кВт/ч
Синхронный генераторZ274C
Основные характеристики
Постоянная мощность100 кВА / 80 кВт
Резервная мощность110 кВА / 88 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес385 кг
Род токапеременный, трехфазный
Номинальная сила тока144 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД90,4%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 1Р160
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель160 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

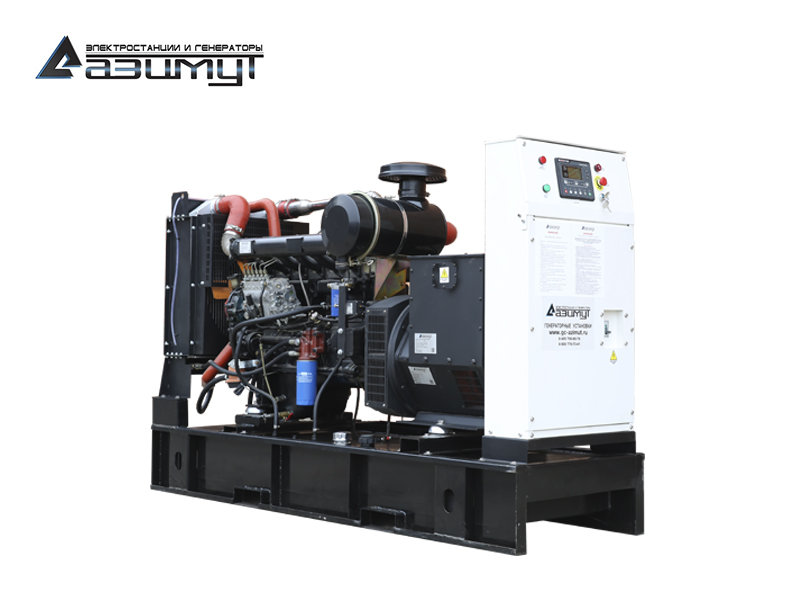

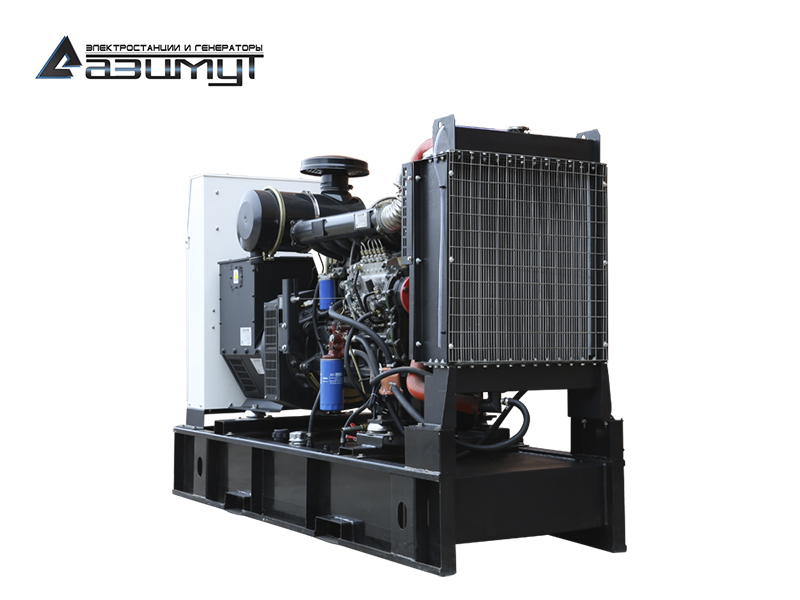

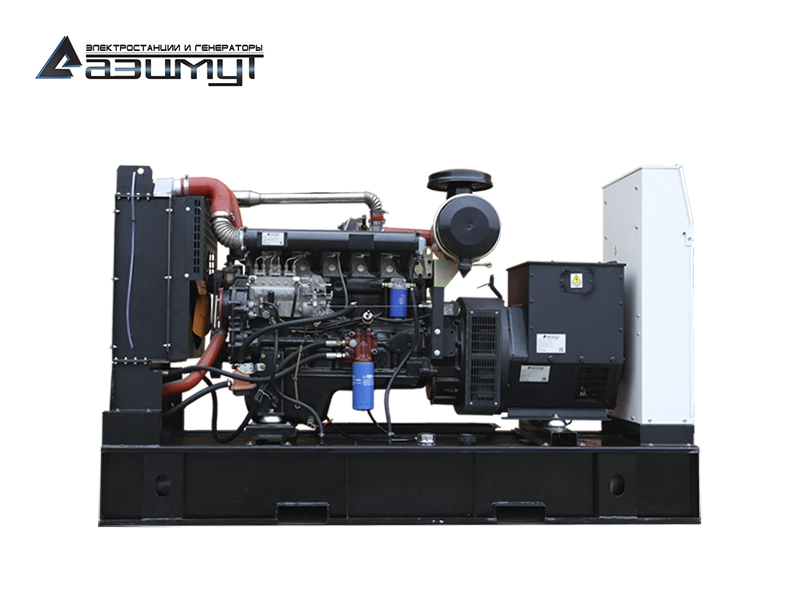

★Дизельный генератор АД 75С-Т400-1РМ11 мощностью 75 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения AZIMUT 6R650TD, объемом 6,49 литра и номинальной мощностью 84 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z274C номинальной мощностью 75 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельные генераторы на базе двигателя AZIMUT - экономичное и надежное решение проблемы основного или резервного электроснабжения, тысячи дизель генераторных установок на базе двигателей AZIMUT уже длительное время успешно эксплуатируются по всей России,
  • все электростанции перед отправкой заказчику проходят испытания под нагрузкой на специальном стенде, что гарантирует высокое качество поставляемого нами оборудования,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • простая конструкция первичного двигателя дизельного агрегата обеспечивает высокую надежность и ремонтопригодность,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество вырабатываемой электроэнергии,
  • доступные цены на расходные материалы,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • цена дизель генератора существенно ниже импортных аналогов.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
