АД-700С-Т400-1РKМ9

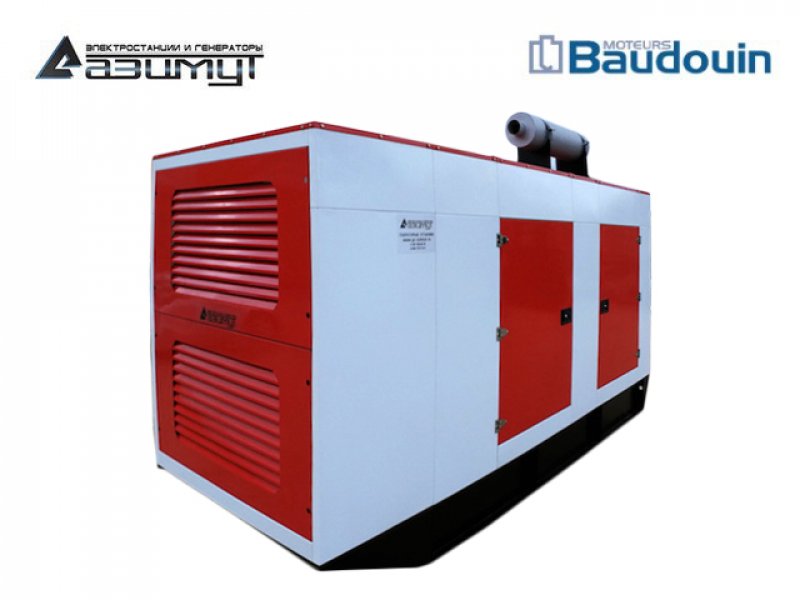

Дизельный генератор в кожухе
АД-700С-Т400-1РKМ9
Постоянная мощность700 кВт / 875 кВA
Резервная мощность770 кВт / 963 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательBAUDOUIN MOTEURS 12M26G1000/5e2
Синхронный генераторEvoTec TCU428B
КонтроллерLOVATO RGK800
Исполнениев шумозащитном кожухе
Степень автоматизации1-я
Габариты (Д х Ш х В)5300 х 2200 х 2550 мм
Вес8840 кг
Расход топлива при 100% нагрузке191,3 л/час
Топливный бак1800 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательBAUDOUIN MOTEURS 12M26G1000/5
Основные характеристики
Номинальная мощность820 кВт
Максимальная мощность902 кВт
Постоянная мощность680 кВт
Частота вращения1500 об/мин
Объем двигателя31.8 л
Количество и расположение цилиндров12 цилиндров, V-образное
Сухой вес2910 кг
Диаметр поршня150 мм
Ход поршня150 мм
Коэффициент сжатия15,1:1
Скорость поршня7.5 м/c
Среднее эффективное давление BMEP2.063 мПА
Регулировка частоты вращенияэлектронная
Точность регулировки частоты вращения+/- 3,00%
Топливная система
Дизельное топливоГОСТ 305-82
Расход топлива при нагрузке
100%196.8 л/ч
75%147.2 л/ч
50%101.8 л/ч
Удельный расход топлива 200.3 г/кВт*ч
Система смазки
Система смазки комбинированнаякомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа, с приводом от распредвала
Тип масляного фильтрафильтроэлемент
Тип масла SAE 15W-40 / 10W-30
Емкость масляной системы 113 л
Нормальное давление масла 400-600 кПа
Аварийное минимальное и максимальное давление масла200 / 1000 кПа
Расход масла на угар≤ 0,3%
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения108 л. радиатор, --//-- л. двигатель
Максимальная температура охлаждающей жидкости95 ºС
Система электрооборудования
Напряжение в системе24 В
Пусковое устройствостартер 10 кВт / 24В
Минимальная температура холодного запуска0 ºС (-10 ºС с подогревателем)
Зарядный генератор1.54 кВт / 28 В
Система подачи воздуха
Типтурбонаддув с интеркулером
Тип воздушного фильтрафильтроэлемент
Максимальное сопротивление воздушного фильтра≤ 3 - 5 кПа
Максимальное статическое сопротивление воздушному потоку4,2 кПа
Расход воздуха4497 кг/ч
Минимальный диаметр впускного отверстия140 мм
Эффективность воздушного фильтра≤ 99,5%
Система газовыхлопа
Температура выхлопных газов≤ 750 ºС
Поток выхлопных газов4662 кг/ч
Тип глушителяПромышленный
Максимальное противодавление выхлопных газов7.5 кПа
Рекомендованный минимальный диаметр выхлопного отверстия220 мм
Синхронный генераторEVOTEC TCU428B

EvoTec Power Generation Co., Ltd (EvoTec) - профессиональный производитель генераторов переменного тока выходной мощностью от 6,8 кВт до 4200 кВт и напряжением от 110 В до 13800 В, а также один из крупнейших в Китае центров исследований и разработок в области производства генераторов тока, расположенный зоне экономического развития Луцзян, городе Хэфей, провинция Аньхой.

EvoTec имеет 45 зарегистрированных патентов на конструкцию генератора, благодаря идеальному сочетанию передовых достижений науки и технологий Германии и Азии.

По сравнению с обычными продуктами, представленными на рынке, генераторы EvoTec намного компактнее по размеру, короче по длине, легче по весу, экологически безопасны и, что наиболее важно, имеют более высокую эффективность.

Продукция соответствует сертификатам ISO9001, ISO14001, CE, и успешно экспортируется более чем в тридцать стран мира, такие как Турция, Южная Корея, Тайвань, Испания, Германия.

Основные характеристики
Постоянная мощность913 кВА / 730 кВт
Резервная мощность1004 кВА / 803 кВт
Описаниеcинхронный, бесщеточный, одноопорный, 50 Гц, фактор мощности COS Ф=0,8, 4-х полюсный, с самовозбуждением
Напряжение230 / 400 В
Регулировка напряженияавтоматическая, ETC-1
Диапазон регулировки напряжения± 0,5%
Класс изоляцииH
Класс защитыIP 22
Шаг обмотки2 / 3
Форма волны: TIF
Форма волны: THF
Высотностьмакс. 1000 м
Максимальная температура окружающей среды60 ºС
Максимально допустимая скорость вращения2250 об/мин
Направление вращенияпротив часовой стрелки
Ток короткого замыкания300%
Метод охлажденияIC01
КПД95,9%
Вес1993 кг
Шкаф управления ШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Шумозащитный кожух ВШК-720
НазначениеЭффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты5700 х 1800 х 2650 мм
Вес2250 кг
Материал кожухасталь 2 мм
Уровень шума (7м)50 дБ
Окраскапорошковая окраска
Условия экплуатацииэксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации+5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации-10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

★Дизельный генератор АД-700С-Т400-1РKМ9 мощностью 700 кВт в шумозащитном кожухе

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного двенадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения BAUDOUIN MOTEURS 12M26G1000/5e2, объемом 31,8 литра и номинальной мощностью 820 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора EvoTec TCU428B номинальной мощностью 700 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • всепогодный шумозащитный кожух установлен на раму.



НАЗНАЧЕНИЕ:

Дизельный генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель спроектирован французскими инженерами компании BAUDOUIN MOTEURS на основе почти 100-летнего опыта проектирования и производства морских пропульсивных дизельных двигателей, что обеспечивает высочайший уровень прочности и надежности изначально заложенный в конструкцию.
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • экономичный расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость существенно ниже дизель генераторных установок аналогичного класса надежности оснащенных двигателями других производителей.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
