АДC-7-Т400-РЯ

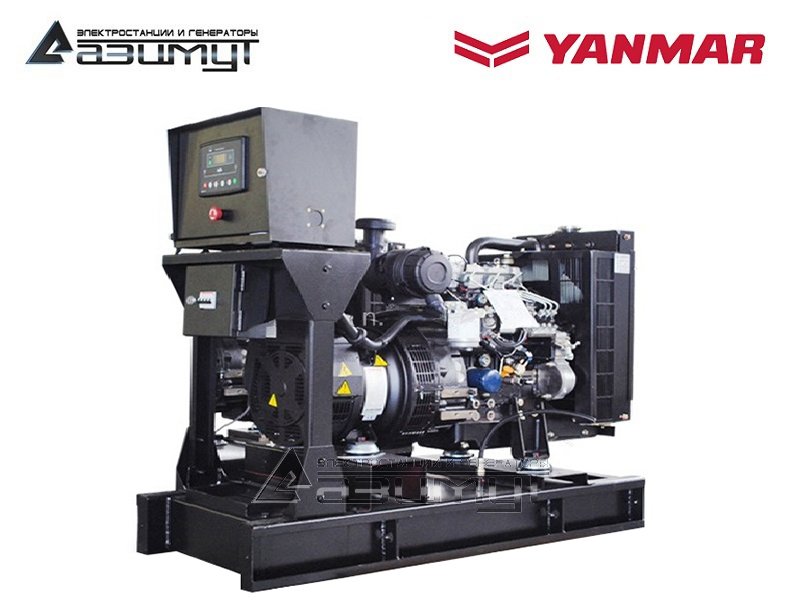

Дизельный генератор 7 кВт открытого исполнения
АДС-7-Т400-РЯ
Постоянная мощность7 кВт / 9 кВА
Резервная мощность8 кВт / 10 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательYANMAR 3TNV76-GGE
Синхронный генераторLEROY-SOMER LSA 40 VS1
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1410 x 710 x 1410 мм
Вес390 кг
Расход топлива при 100% нагрузке2,4 л/час
Топливный бак50 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательYANMAR 3TNV76-GGE
Основные характеристики
Двигатель

дизельный, четырехтактный, водяного охлаждения

Количество и расположение цилиндров

3 цилиндра, рядное, вертикальное

Тип подачи воздуха

атмосферный

Постоянная мощность 8,2 кВт (11 л.с.)
Резервная мощность 9 кВт (12 л.с.)
Частота вращения 1500 об/мин
Регулировка частоты вращения механическая
Точность регулировки частоты вращения ± 5%
Диаметр поршня 76 мм
Ход поршня 82 мм
Объем двигателя 1,116 л
Коэффициент сжатия 23,5:1
Топливная система

рядный топливный насос высокого давления, топливный фильтр с бумажным элементом для тонкой очистки, стопорный соленоид, встроенный в ТНВД

Система подачи топлива

непрямой впрыск

Удельный расход топлива ≤ 265 г/кВт*ч
Система смазки

неглубокий масляный поддон емкостью 4,4 л с боковым сливом, масляный насос трохоидного типа, масляный фильтр с бумажным элементом, сапун картера закрытого типа

Электрическая система

стартер, зарядный генератор 12 В, 40А

Система охлаждения

водяная помпа с ременным приводом, вентилятор охлаждения 6-ти лопастной, толкательного типа, D=335 мм, термостат

Габариты 567 x 430 x 601 мм
Сухой вес 123 кг
Синхронный генераторLEROY-SOMER LSA 40 VS1
Основные характеристики:
Постоянная мощность 10 кВА / 8 кВт
Тип синхронный, бесщеточный, одноопорный
Класс изоляции H
Шаг обмотки 2/3, 6 проводов
Класс защиты IP23
Высота над уровнем моря ≤ 1000 м
Предельная скорость 2250 об/мин
Расход воздуха на охлаждение (50 Гц) 0,06 м³/мин
Ток короткого замыкания AREP+/PMG = 2,7A 5 сек
Система возбуждения ШУНТ
Регулятор напряжения автоматический R220
Диапазон регулировки напряжения ± 1%
Напряжение:
соединение Y 380V / 400V / 415V / 440V
соединение Δ 220V / 230V / 240V
соединение YY 200V / 220V
Частота 50 Гц / 60 Гц
Коэффициент нелинейных искажений без нагрузки < 2%
Коэффициент нелинейных искажений при линейной нагрузке < 5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF < 2%
КПД 83,3%
Длина х Ширина 507 мм х 343 мм
Масса 73 кг
Соответствие стандартам IEC 60034
Шкаф управленияШУЭ 1Р25
Основные характеристики
Панель управления

на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Автоматический выключатель

25 А

Автомат ввода резерва

нет

Функции

- управление дизельным электроагрегатом

- сигнализация предупреждений и аварий

- подача напряжения на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор АДC-7-Т400-РЯ мощностью 7 кВт открытого исполнения

КОНСТРУКЦИЯ:

Компоненты дизель генераторной установки:

  • первичный дизельный двигатель радиаторного охлаждения YANMAR 3TNV76-GGE,
  • синхронный бесщеточный трехфазный генератор 380 В LEROY SOMER LSA 40 VS1,
  • шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
  • аккумуляторные батареи,
  • стальная рама с интегрированным топливным баком.

Запуск и остановка ДГУ по первой степени автоматизации осуществляются в ручном режиме.



НАЗНАЧЕНИЕ:

Промышленный источник переменного трехфазного электрического тока напряжением 230 / 380 В, частотой 50 Гц для основного или резервного электроснабжения небольших предприятий, складов, магазинов, мини-гостиниц, загородных домов и коттеджей.



ОСОБЕННОСТИ:

  • Компания Yanmar (Янмар) – мировой лидер в производстве компактных дизельных двигателей для электрогенераторных установок, экскаваторов, погрузчиков, мотопомп и широкого ассортимента специальной сельскохозяйственной и строительной техники.
  • Двигатели Yanmar высокотехнологичный продукт, сочетающий в себе небольшие размеры, высокую удельную мощность, высокий коэффициент полезного действия, низкий уровень шума и вибраций, соответствие самым высоким экологическим стандартам выхлопа 2008 EPA Tier 4 и EU stage III A, что позволяет с комфортом эксплуатировать технику в жилой застройке и закрытых помещениях.
  • Компания Yanmar не стремится к оптимизации производственных процессов, и не размещает свои заводы в развивающихся странах. Все двигатели производятся исключительно в Японии.
  • Скрупулезно отточенные технологические процессы производства и тщательное тестирование каждого двигателя на заводе обеспечивает премиальный уровень надежности и длительный срок безотказной работы, которым славится оригинальная японская продукция.
  • Высокие эксплуатационные характеристики, нетребовательность к качеству ГСМ, в сочетании с длительным моторесурсом гарантируют низкую стоимость владения генераторной установкой при постоянной эксплуатации.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • стационарный дизельный генератор ДГУ 7 кВт открытого типа,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

  • Стендовые испытания каждого дизельного электрогенератора под нагрузкой от 50% до 100% в течение двух часов и кратковременно в 110% от номинальной мощности,
  • Визуальный и инструментальный контроль всех выходных параметров работы электроустановки,
  • Протокол тестирования, заверенный службой ОТК, прилагается к комплекту документации при отгрузке.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ЭЛЕКТРОСТАНЦИИ АД-8-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
