АД-64С-Т400-1РМ7
| Постоянная мощность | 64 кВт / 80 кВA |
| Резервная мощность | 70 кВт / 88 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | WEICHAI WP4.1D80E200 |
| Синхронный генератор | AZIMUT Z224F |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 2115 x 1015 x 1810 мм |
| Вес | 1242 кг |
| Расход топлива при 100% нагрузке | 19,95 л/час |
| Топливный бак | 160 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | WEICHAI WP4.1D80E200 |
|---|---|
 |
|
| Основные характеристики | |
| Тип | дизельный, четырехтактный, водяного охлаждения, рядный, 1500 об/мин |
| Количество и расположение цилиндров / клапанов | 4/8 |
| Постоянная мощность | 72 кВт |
| Резервная мощность | 80 кВт |
| Частота вращения | 1500 об/мин |
| Диаметр поршня | 105 мм |
| Ход поршня | 118 мм |
| Объем двигателя | 4,09 л |
| Степень сжатия | 17,5:1 |
| Скорость холостого хода | 730 ± 20 об/мин |
| Порядок работы цилиндров | 1-3-4-2 |
| Направление вращение со стороны вентилятора | против часовой стрелки |
| Электростартер | 4,5 кВт / 24 В |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | ± 5% |
| Емкость системы охлаждения | 13 л |
| Емкость масляного поддона | 13 л |
| Удельный расход топлива | 235 г/кВт*ч ± 3% |
| Расход масла на угар | ≤ 0,1% |
| Сухой вес | 420 кг |
| Синхронный генератор | Z224G |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 80 кВА / 64 кВт |
| Резервная мощность | 88 кВА / 70 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 320 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 108 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 90,0% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |

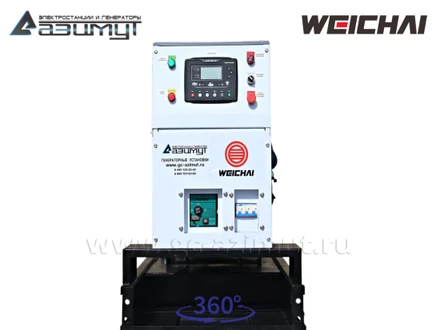

| Шкаф управления | ШУЭ 1Р125 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 125 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

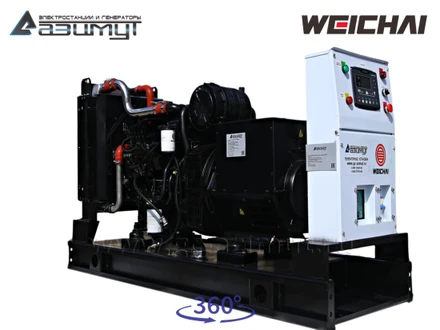

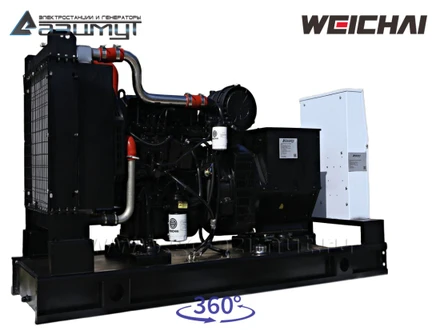

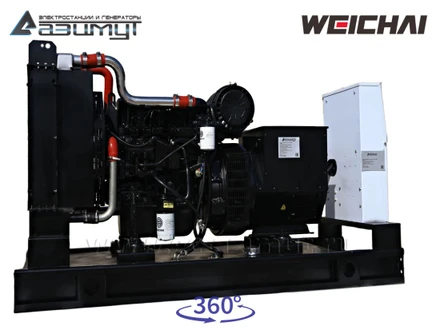

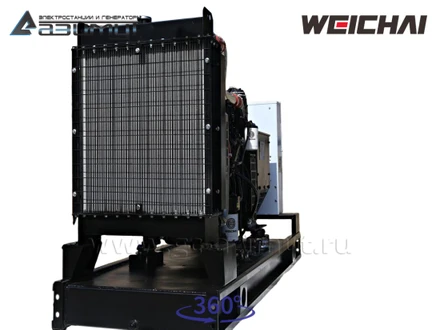

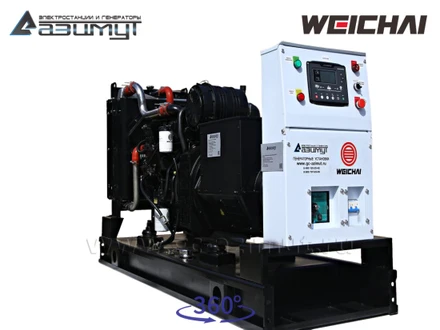

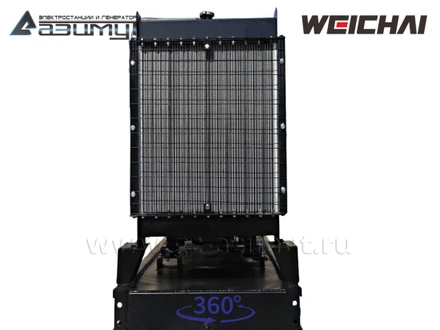

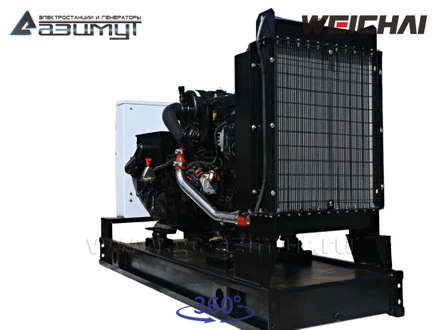

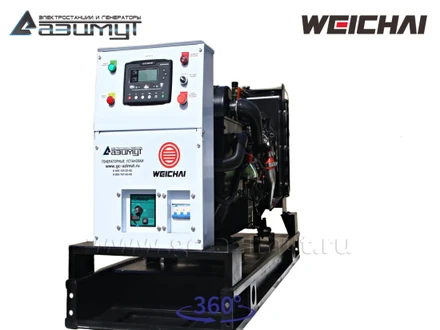

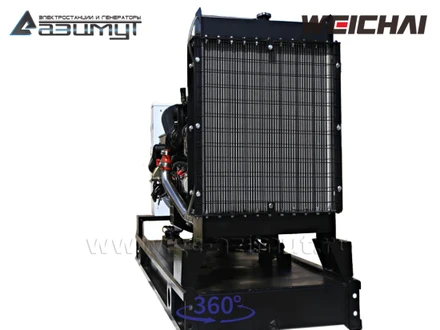

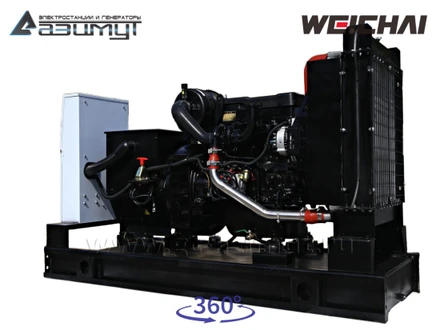

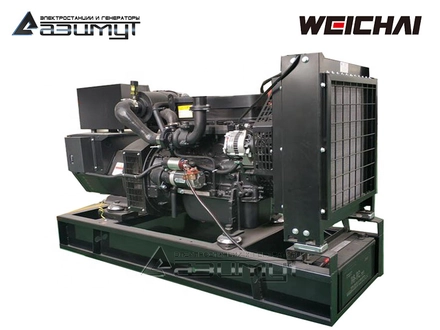

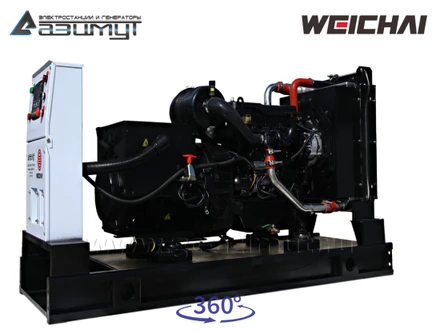

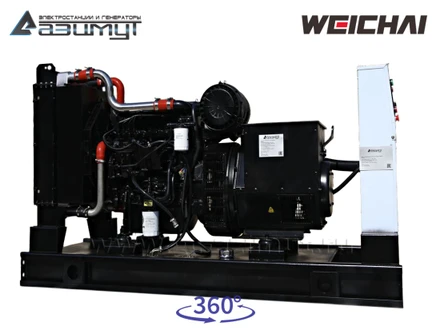

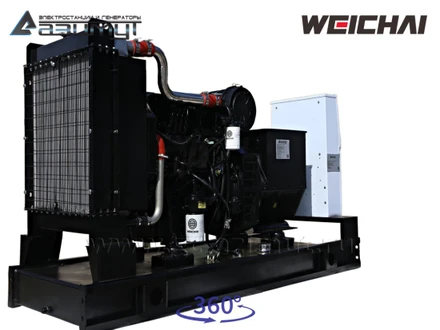

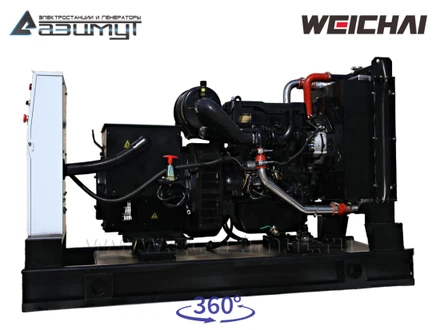

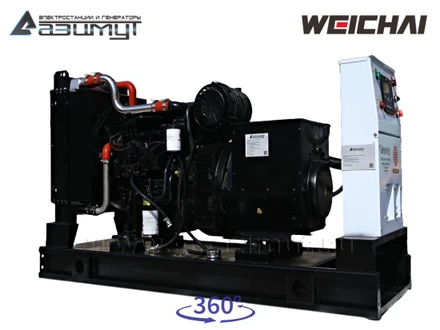

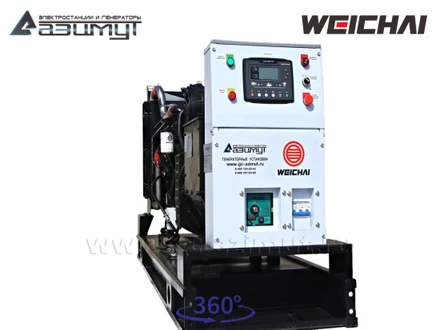

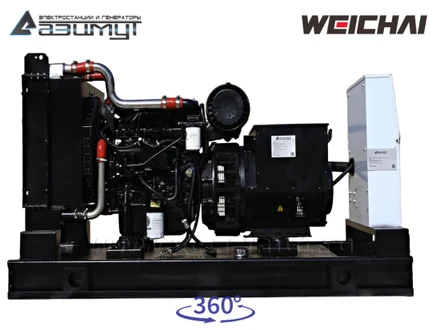

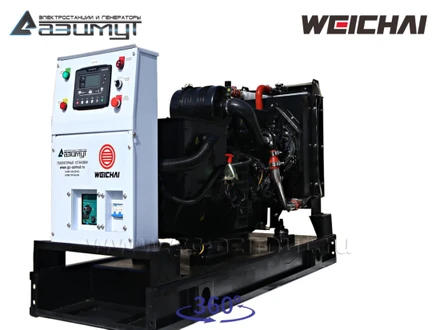

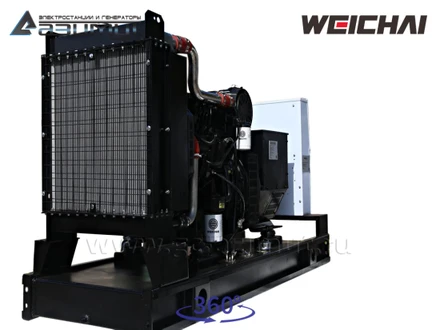

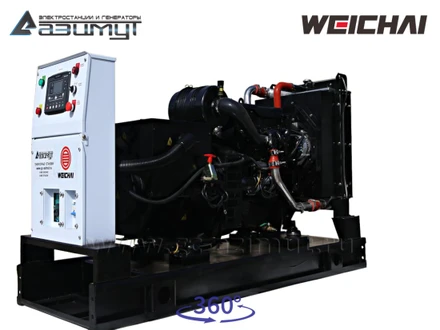

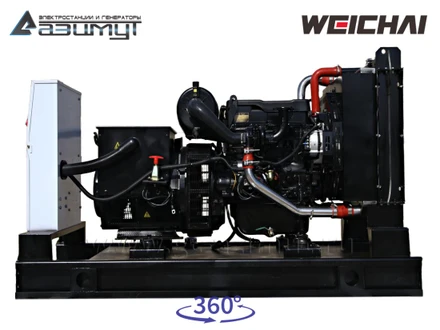

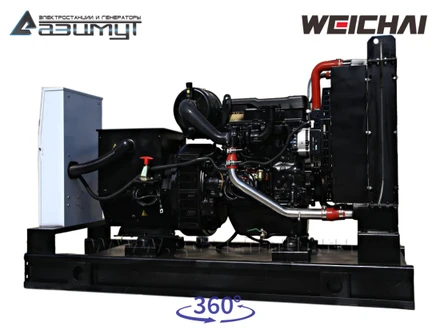

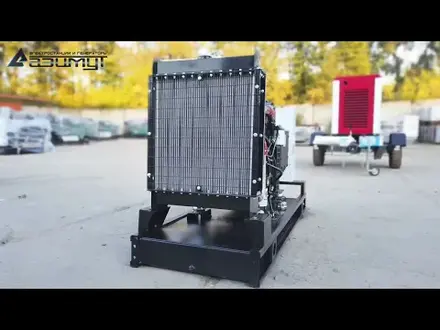

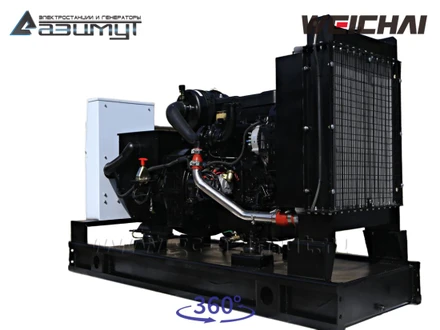

★Дизельный генератор АД-64С-Т400-1РМ7 мощностью 64 кВт открытого исполнения
✔ КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтирован стационарный дизель генератор в составе:
- первичный четырехцилиндровый двигатель водяного охлаждения с механической регулировкой частоты вращения WEICHAI WP4.1D80E200 с промышленным глушителем и радиаторным блоком охлаждения,
- синхронный бесщеточный генератор AZIMUT Z224G мощностью 64 кВт / 80 кВА c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- топливный бак интегрирован в конструкцию рамы.
✔ НАЗНАЧЕНИЕ:
Дизель генератор открытого типа используется как основной или резервный источник переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленные предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность.
✔ ИНФОРМАЦИЯ:
- Weichai Power Co., Ltd – подразделение китайского государственного машиностроительного концерна Weichai Group, основанного в 1946 году, специализируется на разработке и производстве дизельных двигателей для грузовиков, тракторов, спецтехники, судов и приводов силовых машин.
- Штаб-квартира компании располагается в городе Weifang (Вейфан), провинция Шандунь. На предприятии трудятся свыше 46 тысяч человек, представительства функционируют в 30 странах, продукция поставляется в 100 стран мира.
- Генераторные двигатели G-Drive нового поколения включают многие инновационные решения, обладают отличным моторесурсом до 25000 часов, экономичным расходом топлива, и по сути, по своим характеристикам ничем уже не уступают своим конкурентам – мировым лидерам двигателестроения, но при этом обладают более привлекательной ценой.
- Дизельные промышленные двигатели Weichai (Вейчай) сертифицированы по национальным экологическим стандартам, а также соответствуют европейским нормам EU Stage II.
✔ КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция открытого типа,
- стандартный промышленный глушитель,
- аккумуляторные батареи,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний,
- гарантийный талон.
✔ КОНТРОЛЬ КАЧЕСТВА:
Каждая дизельная установка проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
