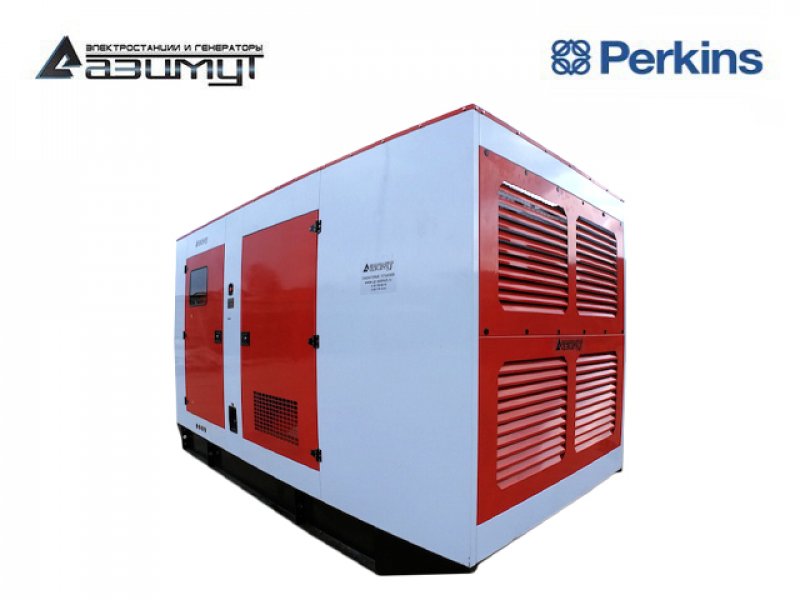

АД-600С-Т400-2РКМ18

Дизельный генератор в кожухе с автозапуском
АД 600С-Т400-2РКМ18
Постоянная мощность600 кВт / 750 кВA
Резервная мощность660 кВт / 825 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 4006-23TAG2A
Синхронный генераторMECC ALTE ECO40-VL/4
КонтроллерDEEP SEA 7320
Исполнениев шумозащитном кожухе
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)5895 х 2680 х 2340 мм
Вес9393 кг
Расход топлива при 100% нагрузке157 л/час
Топливный бак1500 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 4006-23TAG2A
Основные характеристики:
Тип двигателя внутреннего сгораниядизельный, 4-х тактный
Скорость вращения1500 об/мин
Основная механическая мощность (брутто)658 kWm (882 л.с.)
Резервная механическая мощность (брутто)721 kWm (967 л.с.)
Основная механическая мощность (нетто)632 kWm (847 л.с.)
Резервная механическая мощность (нетто)695 kWm (932 л.с.)
Типичная электрическая мощность 750 kVA (600 kWe)
Количество и расположение цилиндров6 цилиндра, рядное, вертикальное
Диаметр поршня160 мм
Ход поршня190 мм
Объем двигателя22,921 л
Тип подачи воздухас турбонаддувом, охлаждением воздух-воздух
Система зажиганияпрямой впрыск DI
Коэффициент сжатия13,6:1
Направление вращения коленчатого валаПротив часовой стрелки (со стороны маховика)
Емкость масляной системы 113,4 л
Тип охлажденияводяное
Емкость системы охлаждения105 л
Расход топлива при нагрузке:
110%210 г/кВт*ч (173 л/ч)
100%209 г/кВт*ч (157 л/ч)
75%211 г/кВт*ч (121 л/ч)
50%213 г/кВт*ч (83 л/ч)
Габариты (Д х Ш х В)3027 х 1706 х 1964 мм
Сухой вес2524 кг
Периодичность замены масла, масляного и топливного фильтров500 моточасов
Норма токсичности выхлопных газов-- // --
КомплектацияElectropaK
Синхронный генераторMecc Alte ECO40-VL/4
Основные характеристики
Постоянная мощность750 кВА
Резервная мощность825 кВА
Скорость вращения1500 об/мин
Частота 50 Гц
Напряжение380 / 400 В
Тип фазноститрехфазный
Коэффициент мощности Cos φ0,8
Типсинхронный, бесщеточный, одноопорный
Регулировка напряженияавтоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения± 1%
Количество полюсов4
Шаг обмотки2/3
КПД (4/4)95,1%
Класс защитыIP 23
Класс изоляцииH
Габариты1341 х 685 х 1029 мм
Вес1752 кг
Страна происхожденияИталия
Шкаф управления ШУЭ 2Р1250
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель1250 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарейесть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости
Шумозащитный кожух ВШК-600
НазначениеЭффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты5600 х 1700 х 2550 мм
Вес2190 кг
Материал кожухасталь 2 мм
Уровень шума (7м)50 дБ
Окраскапорошковая окраска
Условия экплуатацииэксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации+5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации-10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

★Дизельный генератор АД-600С-Т400-2РКМ18 мощностью 600 кВт в шумозащитном кожухе с автозапуском (АВР)

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ составе:

-первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения PERKINS 4006-23TAG2A с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,

- синхронного бесщеточного генератора MECC ALTE ECO40-VL/4 номинальной мощностью 600 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером DEEP SEA 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • шумозащитный всепогодный кожух



НАЗНАЧЕНИЕ:

Электростанция ДЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • Компания Perkins Engines Company Limited c 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Продукция Caterpillar отличается эталонным уровнем качества, что обеспечивает высочайший уровень надежности оборудования,
  • На каждом заводе Perkins внедрена система менеджмента качества Caterpillar (CQMS), что обеспечивает неизменно превосходный уровень исполнения и контроля всех производственных операций, вне зависимости от страны происхождения.
  • Дизельные двигатели 4006 серии выпускаются на заводе Perkins в городе Аурангабад, штат Махараштра (Индия),
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по второй степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от -10 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
