АД-520С-Т400-1РМ13
Постоянная мощность | 520 кВт / 650 кВА |
Резервная мощность | 572 кВт / 715 кВА |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Количество фаз | трехфазная |
Первичный дизельный двигатель | Woling WLV680 |
Синхронный генератор | Azimut ZC5F |
Контроллер | SmartGen HGM 6120 |
Исполнение | открытое на раме |
Степень автоматизации | 1-я |
Габариты (Д х Ш х В) | 4400 х 1500 х 2300 мм |
Вес | 5317 кг |
Расход топлива при 100% нагрузке | 149,1 л/час |
Топливный бак | 1500 л |
Автономность | мин. 8 часов |
Гарантия | 2 года |
Скрыть
Дизельный двигатель | Woling WLV680 |
---|---|
Технические характеристики | |
Описание | дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом и дополнительным охладителем, с прямым впрыском, электронным регулятором скорости вращения |
Количество и расположение цилиндров | 12 цилиндров, V-образное, 2 клапана на цилиндр |
Постоянная мощность | 612 кВт |
Резервная мощность | 680 кВт |
Частота вращения | 1500 об/мин |
Точность регулировки частоты вращения | +/- 5% |
Объем двигателя | 26,6 л |
Ход поршня | 135 мм |
Диаметр поршня | 155 мм |
Коэффициент сжатия | 14:1 |
Порядок работы цилиндров | 1-12-5-8-3-10-6-7-2-11-4-9 |
Тип масла | SAE 15W40 / 10W30 |
Емкость масляной системы | 65 л |
Удельный расход масла на угар | 0,4 г/кВт*ч |
Тип охлаждающей жидкости | ГОСТ 28084-89 |
Емкость системы охлаждения | 109 л |
Габариты | 1950×1696×1875 mm |
Сухой вес | 2090 кг |
Расход топлива: | |
Дизельное топливо | ГОСТ 305-82 |
Удельный расход топлива | 203 г/кВт*ч |
100% | 149,1 л/ч |
75% | 113,3 л/ч |
50% | 79,0 л/ч |
Синхронный генератор | ZC5F |
---|---|
Основные характеристики | |
Постоянная мощность | 687,5 кВА / 550 кВт |
Резервная мощность | 756 кВА / 605 кВт |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Вес | 1695 кг |
Род тока | переменный, трехфазный |
Номинальная сила тока | 990 А |
Количество полюсов | 4 |
Коэффициент мощности COS Ф | 0,8 |
КПД | 94,9% |
Тип | синхронный, бесщеточный, одноопорный |
Система возбуждения | самовозбуждение |
Регулировка напряжения | автоматическая |
Класс защиты | IP 22 |
Класс изоляции | H |
Количество выводов | 12 |
Обмотка | 2 / 3 |
Диапазон регулировки напряжения | +/- 5% |
Нестабильность выходного напряжения в переходном режиме | +/- 1% |
Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
Форма волны NEMA = TIF | < 50 |
Форма волны I.E.C = THF | 3 |
Максимальная скорость | 2250 об/мин |
Ток короткого замыкания | 300% (10 с) |
Диск крепления | SAE 0# / 18" |
Шкаф управления | ШУЭ 1Р1250 |
---|---|
Основные характеристики | |
Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
Автоматический выключатель | 1250 А |
Автомат ввода резерва | нет |
Функции | |
- управление дизельным электроагрегатом | |
- сигнализация предупреждений и аварий | |
- подача напряжения на собственные нужды | |
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
- кнопка аварийного останова |
Подробные технические характеристики

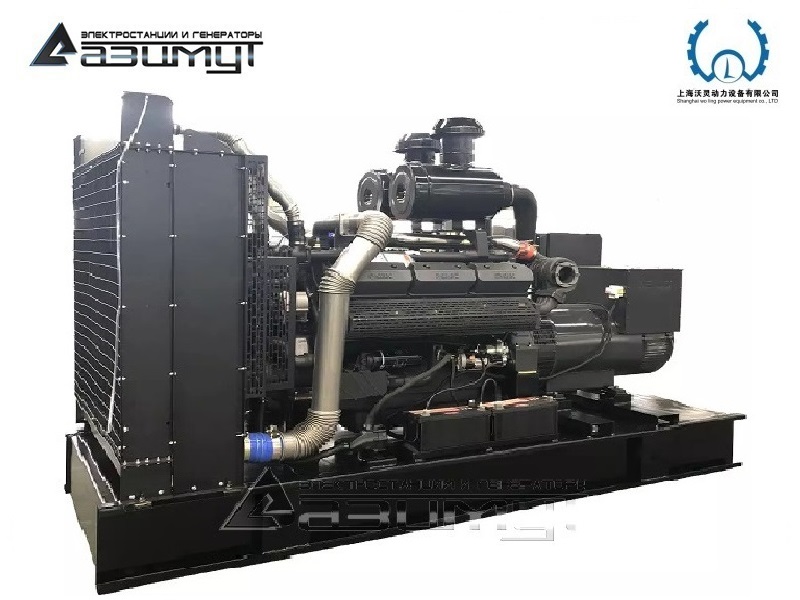

Дизель генератор АД-520С-Т400-1РМ13 мощностью 520 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ 520 кВт в составе:
- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Woling WLV680, объемом 26,6 литра и номинальной мощностью 612 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора Azimut ZC5F номинальной мощностью 520 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Электростанция ДЭС 520 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ИНФОРМАЦИЯ:
- благодаря минимальной цене, дизельные генераторы на двигателе Woling являются предпочтительным вариантом, если бюджет покупки сильно ограничен, и главным критерием выбора является стоимость дизель генераторной установки,
- данные электростанции могут быть использованы только в качестве резервного источника питания.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-520,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
