АД-50С-Т400-1РМ26

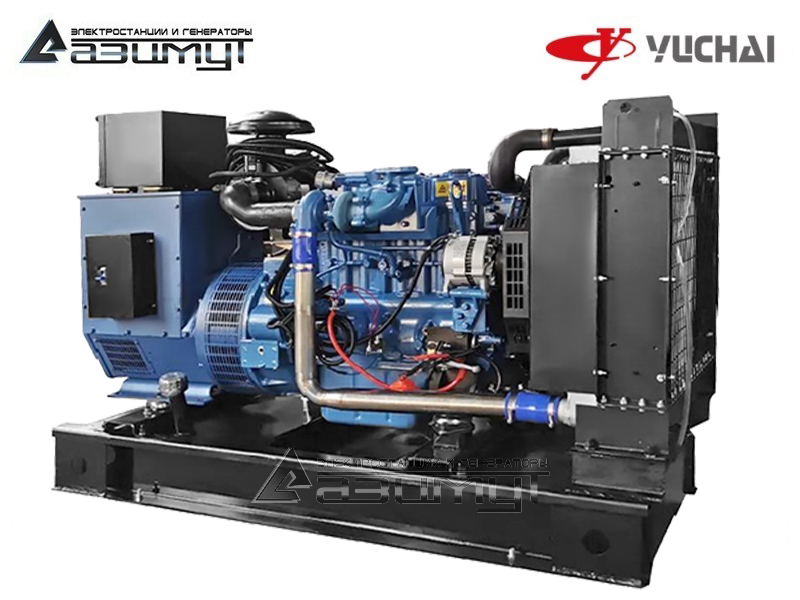

Дизель генератор открытого типа
АД 50С-Т400-1РМ26
Постоянная мощность50 кВт / 62,5 кВA
Резервная мощность55 кВт / 68,75 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательYuchaiYC4D90Z-D21
Синхронный генераторAzimut Z224E
КонтроллерSmartGen HGM 6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)2050 х 700 х 1250 мм
Вес844 кг
Расход топлива при 100% нагрузке15,4 л/час
Топливный бак150 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательYuchai YC4D90Z-D21
Технические характеристики
Описание

дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом, прямым впрыском, электронным регулятором скорости вращения

Количество и расположение цилиндров

4 цилиндра, рядное, вертикальное, 2 клапана на цилиндр

Постоянная мощность60 кВт
Резервная мощность66 кВт
Частота вращения1500 об/мин
Объем двигателя3,96 л
Ход поршня102 мм
Диаметр поршня118 мм
Коэффициент сжатия17,5:1
Порядок работы цилиндров1-4-2-3
Точность регулировки частоты вращения+/- 5% (ISO 8528 G3)
Тип цилиндровс мокрыми гильзами
Направление вращенияпротив часовой стрелки со стороны вала
Система смазкикомбинированная под давлением и разбрызгиванием
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 12 л
Удельный расход масла на угар 0,15 %
Дизельное топливоГОСТ 305-82
Тип охлаждающей жидкостиГОСТ 28084-89
Пусковое устройствоэлектростартер 24 В
Габариты1035 × 675 × 1000 мм (без радиатора)
Сухой весдвигатель 350 кг, радиатор 65 кг
Расход топлива:
Удельный расход топлива 215 г/кВт*ч
110%17,1 л/ч
100%15,4 л/ч
75%11,7 л/ч
50%8,4 л/ч
Синхронный генераторZ224E
Основные характеристики
Постоянная мощность62,5 кВА / 50 кВт
Резервная мощность68,75 кВА / 55 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес275 кг
Род токапеременный, трехфазный
Номинальная сила тока90 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД88,6%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 1Р100
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель100 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

Дизель генератор АД-50С-Т400-1РМ26 мощностью 50 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Yuchai YC4D90Z-D21, объемом 3,86 литра и номинальной мощностью 60 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора Azimut Z224E номинальной мощностью 50 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка дизель генератора по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации, аналогичный модели ТСС АД-50С-Т400-1РМ26



ИНФОРМАЦИЯ:

  • Yuchai Machinery Group - одна из самых современных и выскотехнологичных машиностроительных компаний Китая, ведущая свою историю с 1951 года,
  • дизельные электростанции на двигателях Yuchai отличаются низким расходом топлива, высокой надежностью и предназначены для использования в качестве основного или резервного источника электроэнергии,
  • электронный регулятор частоты вращения обеспечивает высокое качество выходного напряжения,
  • при соблюдении условий эксплуатации моторесурс превышает 16.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
  • двигатели приспособлены к ГСМ с высоким содержанием серы и других примесей,
  • необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
  • контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
  • доступные расходные материалы и запасные части.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная генераторная установка ДГУ,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
708 300 ₽
