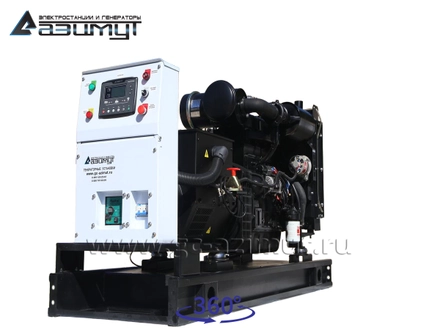

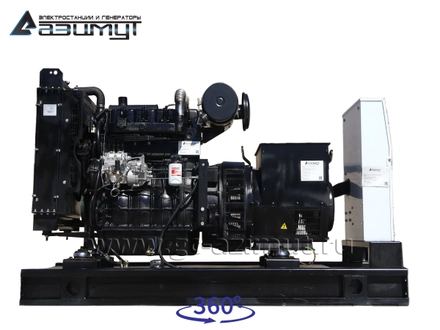

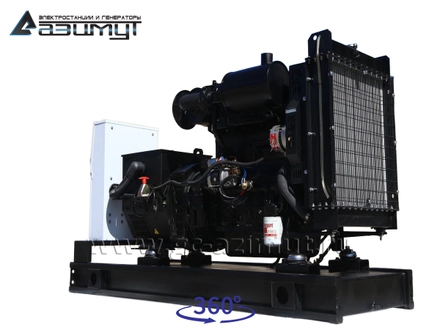

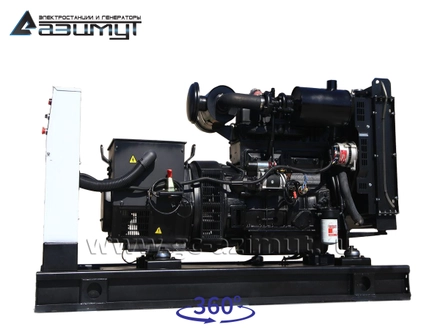

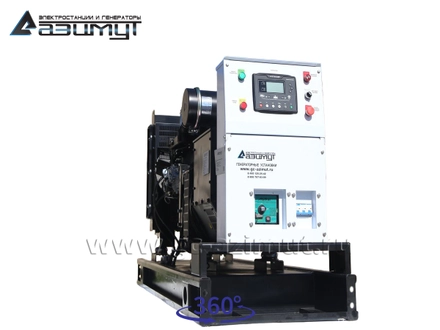

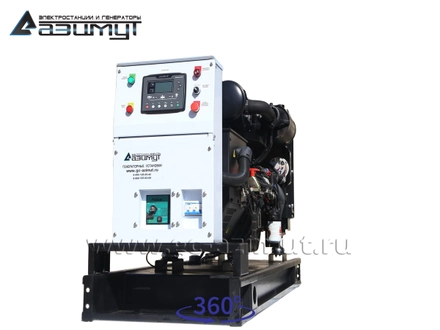

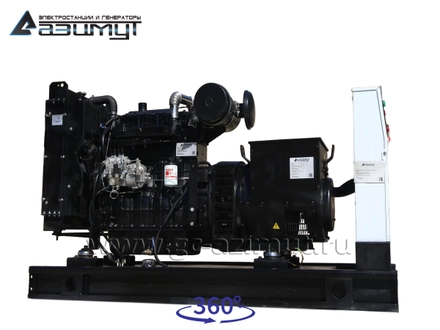

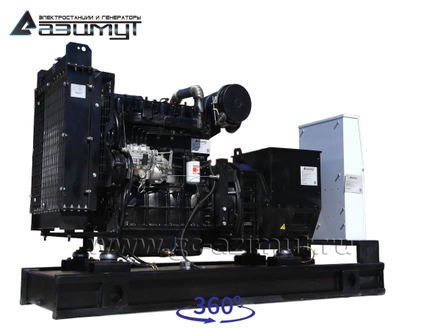

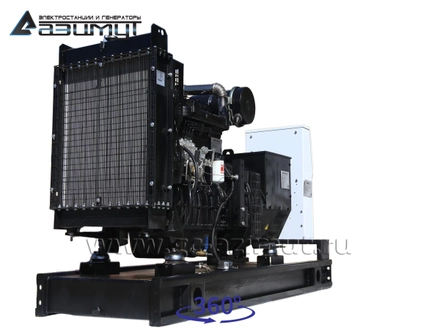

АД-50С-Т400-2РМ11
| Постоянная мощность | 50 кВт / 62,5 кВA |
| Резервная мощность | 55 кВт / 68,75 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | AZIMUT 4R440TD |
| Синхронный генератор | AZIMUT Z224E |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 2050 х 700 х 1250 мм |
| Вес | 848 кг |
| Расход топлива при 100% нагрузке | 15,2 л/час |
| Топливный бак | 150 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | AZIMUT 4R440TD |
|---|---|
 |
|
| Технические характеристики | |
| Постоянная мощность | 66 кВт |
| Резервная мощность | 73 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 4,35 л |
| Количество и расположение цилиндров | 4 цилиндра, рядное, вертикальное |
| Сухой вес | 435 кг |
| Диаметр поршня | 105 мм |
| Ход поршня | 125 мм |
| Коэффициент сжатия | 17:1 |
| Скорость поршня | 6,25 м/c |
| Среднее эффективное давление, BMEP | 1,03 МПа |
| Порядок работы цилиндров | 1-3-4-2 |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | +/- 5% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Модель топливного насоса | 4-х секционный, плунжерный |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Расход топлива при нагрузке | |
| 100% | 15,2 л/ч |
| 75% | 12,3 л/ч |
| 50% | 8,8 л/ч |
| Удельный расход топлива | 231 г/кВт*ч |
| Максимальная температура в топливопроводе | 55 ºС |
| Максимальное давление в топливопроводе | 1,8 бар |
| Система смазки | |
| Система смазки | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 15 л |
| Удельный расход масла на угар | 1,63 г/кВт*ч |
| Максимальная температура масла | 105 ºС |
| Давление масла в системе | 3,0 - 6,5 бар |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 16 л |
| Максимальная температура охлаждающей жидкости | 103 ºС |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 130 л/мин |
| Мощность вентилятора | 3 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 B |
| Пусковое устройство | стартер, 3,7 кВт |
| Максимальный ток зарядного генератора | 25 А |
| Аккумуляторная батарея | 2 х 12 В / 60 А*ч |
| Система подачи воздуха | |
| Тип | турбонаддув |
| Тип воздушного фильтра | фильтроэлемент |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 5,8 кПа |
| Расход воздуха вентилятора на охлаждение радиатора | 120 м³/мин |
| Расход воздуха на питание двигателя | 4,5 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 0,36 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 0,36 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | 550 ºС |
| Поток выхлопных газов | 11,5 м³/ч |
| Тип глушителя | промышленный - 9 dB |
| Максимальное противодавление выхлопных газов | 9,8 кПа |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 96 кВт/ч |
| Система газовыхлопа | 54 кВт/ч |
| Система охлаждения | 33 кВт/ч |
| Корпус двигателя и альтернатора | 9 кВт/ч |
| Синхронный генератор | Z224E |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 62,5 кВА / 50 кВт |
| Резервная мощность | 68,75 кВА / 55 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 275 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 90 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 88,6% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |

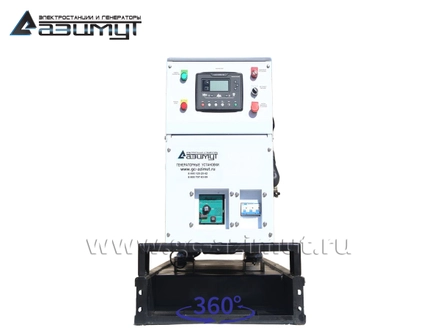

| Шкаф управления | ШУЭ 2Р100 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 100 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
Подробные технические характеристики

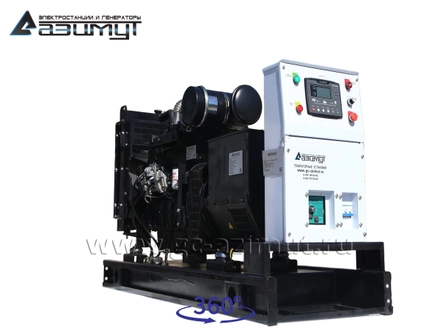

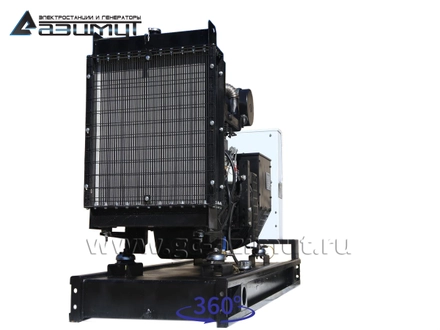

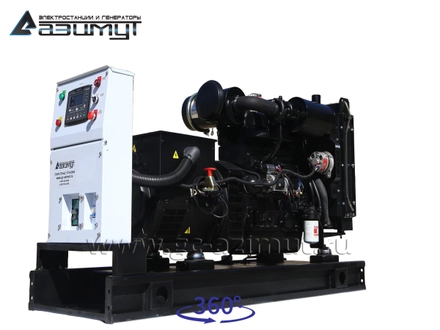

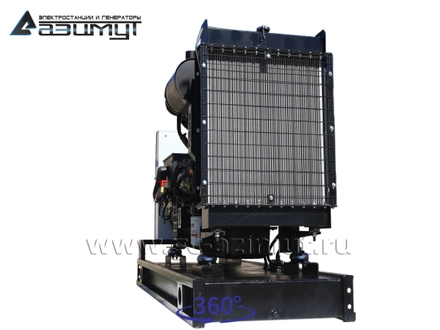

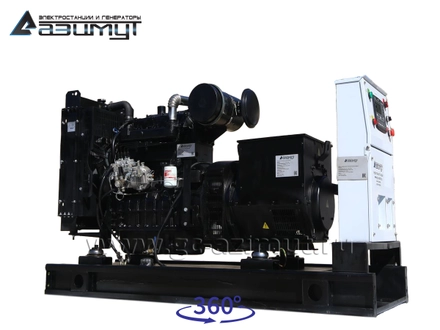

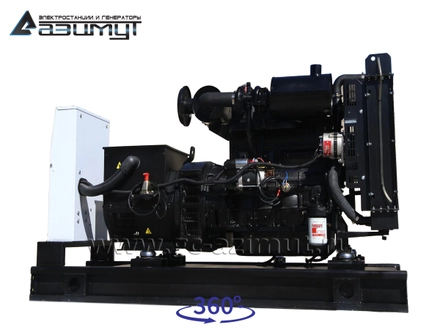

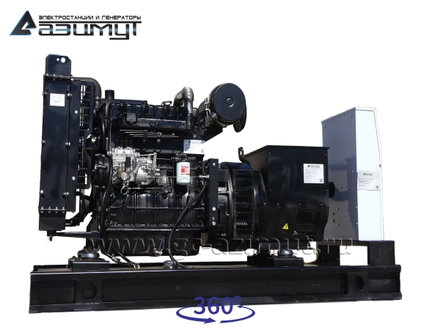

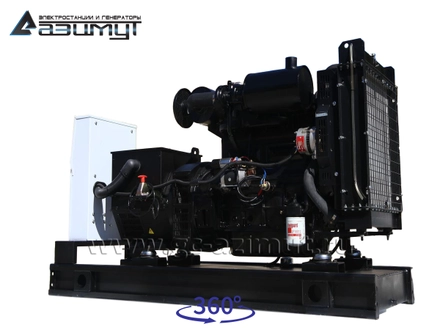

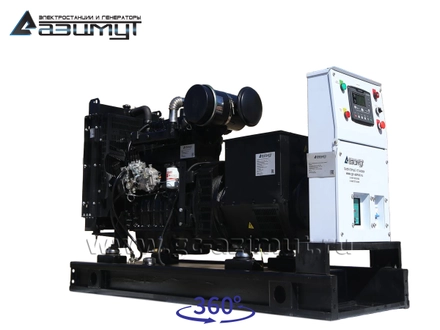

★Дизель генератор АД-50С-Т400-2РМ11 мощностью 50 кВт с автозапуском (АВР) открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарная ДЭС в составе:
- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения AZIMUT 4R440TD, объемом 4,35 литра и номинальной мощностью 56 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора AZIMUT Z224E номинальной мощностью 50 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленный дизельный генератор с автозапуском, предназначенный для постоянной эксплуатации, по своим характеристикам аналогичный модели ТСС АД-50С-Т400-2РМ11
ПРЕИМУЩЕСТВА:
- дизельные электростанции на базе двигателя AZIMUT - экономичное и надежное решение проблемы основного или резервного электроснабжения, тысячи дизель генераторных установок на базе двигателей AZIMUT уже длительное время успешно эксплуатируются по всей России,
- все электростанции перед отправкой заказчику проходят испытания под нагрузкой на специальном стенде, что гарантирует высокое качество поставляемого нами оборудования,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- простая конструкция первичного двигателя дизельного агрегата обеспечивает высокую надежность и ремонтопригодность,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество вырабатываемой электроэнергии,
- доступные цены на расходные материалы,
- низкий расход топлива и масла,
- цена дизельной электростанции сушественно ниже импортных аналогов,
- в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
- возможность купить дизельную электростанцию в лизинг.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор с автозапуском проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-50С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
