1-фазный бытовой дизельный генератор 5 кВт с электростартером
АДП-5.0-230-ВЭ (220В)
| Постоянная мощность | 5 кВт / 5 кВА |
| Резервная мощность | 5,5 кВт / 5,5 кВА |
| Напряжение | 230 В |
| Частота | 50 Гц |
| Количество фаз | однофазный |
| Первичный дизельный двигатель | ADE188F |
| Синхронный генератор | Z144АI |
| Панель управления | П5-6 |
| Исполнение | открытое на раме |
| Запуск | электростартер |
| Габариты (Д х Ш х В) | 765 × 500 × 630 мм |
| Вес | 105 кг |
| Расход топлива при 100% нагрузке | 2,23 л/час |
| Топливный бак | 12,5 л |
| Автономность | мин. 5,6 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | ADE188F |
|---|---|
 |
|
| Основные характеристики: | |
| Тип дизельного двигателя | OHV - верхнее расположение клапанов, четырехтактный, с прямым впрыском |
| Количество и расположение цилиндров | 1 цилиндр, рядное, вертикальное |
| Охлаждение | воздушное |
| Частота вращения | 3000 об/мин |
| Постоянная мощность | 9 л.с. (6,6 кВт) |
| Резервная мощность | 10 л.с. (7,4 кВт) |
| Диаметр поршня | 88 мм |
| Ход поршня | 78 мм |
| Объем двигателя | 474 см³ |
| Удельный расход топлива | 280 г/кВт*ч |
| Коэффициент сжатия | 16,8:1 |
| Система смазки | комбинированная - под давлением с разбрызгиванием |
| Объем масла | 1,65 л |
| Рекомендованное масло | 10W-30 / 15W-40 |
| Страна производства | Китай |
| Синхронный генератор | Z144АI |
|---|---|
 |
|
| Основные характеристики | |
| Тип | синхронный, щеточный, одноопорный |
| Постоянная мощность | 5 кВА / 5 кВт |
| Резервная мощность | 5,5 кВА / 5,5 кВт |
| Род тока | переменный, однофазный |
| Напряжение | 230 В |
| Частота | 50 Гц |
| Количество полюсов | 2 |
| Коэффициент мощности COS Ф | 1 |
| КПД | 78% |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая, AVR |
| Класс защиты | IP 22 |
| Класс изоляции | F |
| Обмотка | электротехническая медь |
| Габариты | 190 х 140 мм |
| Шкаф управления | ПАНЕЛЬ УПРАВЛЕНИЯ П5-6 |
|---|---|
| Приборы: | |
автомат защиты |
|
cчетчик моточасов |
|
аварийный датчик давления масла |
|
коннектор блока автоматики |
|
2 х 16А евророзетки |
|
выход 12В |
|
Подробные технические характеристики

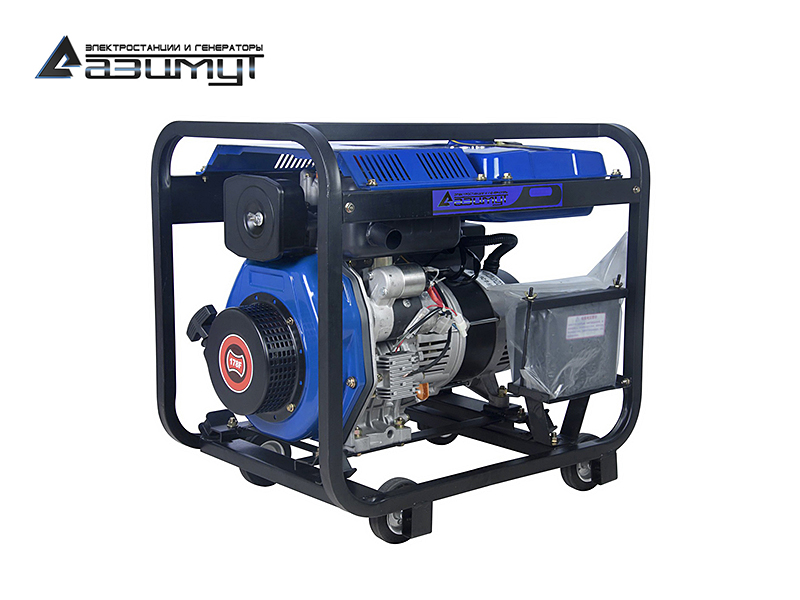

★Однофазный портативный дизельный генератор АДП-5.0-230-ВЭ мощностью 5 кВт (220 В) открытого исполнения
КОНСТРУКЦИЯ:
Компоненты АДП (агрегат дизельный портативный):
- первичный дизельный двигатель воздушного охлаждения ADE188F номинальной мощностью 6,6 кВт,
- синхронный щеточный однофазный генератор Z144AI выходным напряжением 220 Вольт,
- панель управления,
- электростартер,
- аккумуляторная батарея,
- пространственная трубчатая стальная рама с топливным баком и виброгасящими опорами, колесами и ручками для удобного перемещения.
НАЗНАЧЕНИЕ:
Дизельный электрогенератор - источник переменного однофазного электрического тока напряжением 230 В, частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, объектов торговли, строительных площадок, мини-гостиниц, загородных домов и коттеджей. Уровень шума составляет менее 82 дБ (7 м).
ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ ADE188F ПО СРАВНЕНИЮ С ДИЗЕЛЯМИ РАЗМЕРНОСТИ 188 ОТ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ :
- двигатель изготовлен по технологии Lombardini,
- вертикальное расположение цилиндров со съемной головкой упрощает ремонт и обслуживание,
- блок цилиндров и головки выполнены из алюминиевого сплава, для снижения веса,
- 3 вкладыша коленчатого вала для снижения вибраций и стабильной работы,
- утолщенный коленчатый вал обладает большей прочностью на разрыв,
- усиленное соединение между рубашкой цилиндра и картером увеличивает прочность и жесткость конструкции блока,
- усиленные роликовые подшипники коленвала с увеличенным ресурсом эксплуатации,
- камера сгорания уникальной формы с удлиненными форсунками обеспечивает оптимальные характеристики топливо-воздушной смеси для эффективной работы,
- вентилятор с маховиком смонтированы в едином корпусе для более эффективного охлаждения при высоких температурах окружающей среды,
- автоматическая защита отключением при падении уровня масла.
КОНТРОЛЬ КАЧЕСТВА:
- При отгрузке каждого электрогенератора производится контрольный запуск и тестирование под нагрузкой для проверки работоспособности всех систем агрегата.
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ "АЗИМУТ" - НАДЕЖНОЕ И НЕДОРОГОЕ РЕШЕНИЕ ДЛЯ ОСНОВНОГО И РЕЗЕРВНОГО ЭЛЕКТРОСНАБЖЕНИЯ !
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ АД-8-Т230-1РМ11
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
