АД-48С-Т400-1РПМ20

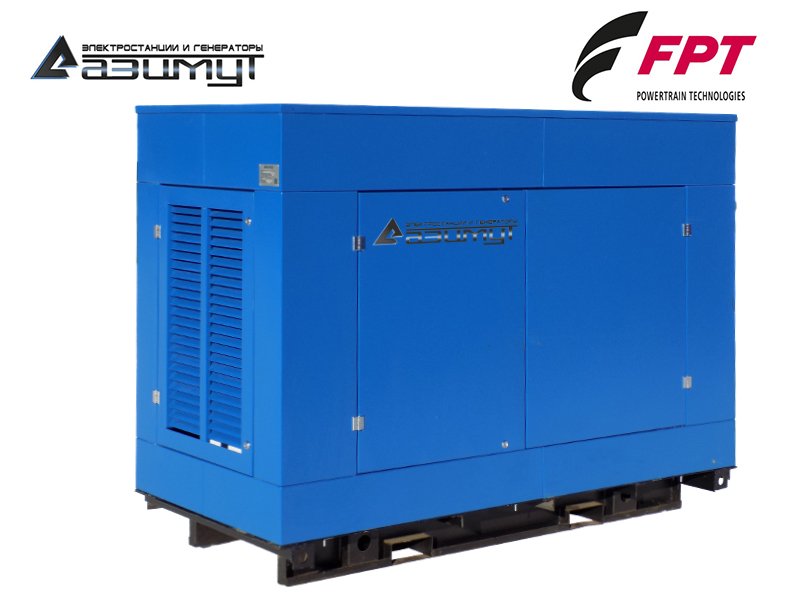

Дизельный генератор 48 кВт под капотом
АД 48С-Т400-1РПМ20
Постоянная мощность48 кВт / 60 кВА
Резервная мощность53 кВт / 66 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательFPT-IVECO NEF45 SM1A.S500
Синхронный генераторAZIMUT Z224E
КонтроллерHGM6120
Исполнениепод капотом
Степень автоматизации1-я
Габариты (Д х Ш х В)2300 х 1050 х 1800 мм
Вес1190 кг
Расход топлива при 100% нагрузке13,7 л/час
Топливный бак150 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательFPT NEF45SM1A.S500
Основные характеристики
Постоянная мощность53,3 кВт
Резервная мощность59 кВт
Частота вращения1500 об/мин
Объем двигателя4,5 л
Количество и расположение цилиндров4 цилиндров, рядное, вертикальное
Клапанов на цилиндр2
Сухой вес450 кг
Габариты1259 x 657 x 1016 мм
Диаметр поршня104 мм
Ход поршня132 мм
Впуск двигателятурбонаддув
Регулировка частоты вращениямеханическая
Система впрыскамеханическая
Интервал замены масла и фильтров600 моточасов
Топливная система
Дизельное топливоГОСТ 305-82 / EN 590
Расход топлива при нагрузке
100%13,7 л/ч
75%10,2 л/ч
50%7,0 л/ч
Удельный расход топлива 210,8 г/кВт*ч
Система смазки
Тип масла 5W30
Емкость масляной системы 12,8 л
Удельный расход масла на угар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения18,5 л
Максимальная температура охлаждающей жидкости105 ºС
Система электрооборудования
Напряжение в системе12 B
Аккумуляторная батарея1 х 100 А*ч
Холодный запуск
без подогрева-10 ºС
с подогревом-25 ºС
Синхронный генераторZ224E
Основные характеристики
Постоянная мощность62,5 кВА / 50 кВт
Резервная мощность68,75 кВА / 55 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес275 кг
Род токапеременный, трехфазный
Номинальная сила тока90 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД88,6%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 1Р100
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель100 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова
Капот КТС-60
НазначениеЗащита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа
Габариты2300 х 1050 х 1800 мм
Вес220 кг
Уровень шума (7м)70 дБ
Материал капотасталь 1,5 мм
Окраскапорошковая
ЦветRAL 5005, другой цвет - по запросу
Условия эксплуатации ДГУэксплуатация вне помещения на открытом воздухе
Температура окружающей среды+ 5ºС....+ 40ºС
Характеристики
- большие дверцы для обслуживания дизельного генератора
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- гидроизоляция (защита от осадков)
- транспортировочные узлы

Подробные технические характеристики

★Дизельный генератор АД 48С-Т400-1РПМ20 FPT-IVECO мощностью 48 кВт под капотом

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный 3-фазный дизельный генератор в составе:

- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения FPT NEF45 SM1A.S500, номинальной мощностью 53,3 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В AZIMUT Z224E номинальной мощностью 48 кВт c автоматической регулировкой напряжения,

  • шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • рама со стальным топливным баком на 8 часов работы,
  • на раме установлен погодозащитный капот.



НАЗНАЧЕНИЕ:

Дизельный генератор FPT-IVECO 48 кВт под капотом используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц  для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка ДЭС по первой степени автоматизации осуществляются в ручном режиме оператором.

Данная модель представляет собой промышленный дизельный генератор под погодозащитным капотом, предназначенный для постоянной эксплуатации.


ИНФОРМАЦИЯ:

  • Двигатель произведен компанией FPT Industrial S.p.A в Италии на заводе в Турине;
  • FPT Industrial S.p.A образована в 2011 году путем реорганизации концерна FIAT GROUP. Ранее продукция выпускалась под брендом IVECO MOTORS.;
  • В настоящее FPT Industrial является частью международной группы CNH Industrial N.V., зарегистрированной в Нидерландах. В данную группу, помимо FPT, входят такие бренды, как IVECO, STEYR, NEW HOLLAND, MAGIRUS, и многие другие;
  • 41% голосующих акций CNH Industrial, через инвестиционную компанию EXOR N.V., контролируется семьей Аньелли, потомками Джованни Аньелли, основателя группы FIAT.
  • Компания FPT Industrial располагает 10-ю заводами и 6-ю исследовательскими центрами с персоналом свыше 8500 человек. Около 900 авторизованных сервисных центров представляют компанию в 100 странах мира. Выручка приближается к 5 млрд. евро в год.


ПРЕИМУЩЕСТВА:

  • низкая стоимость эксплуатации;
  • превосходная топливная экономичность - расход топлива на уровне 210,8 г/квт*ч, что ниже, чем у большинства конкурентов;
  • рекордный интервал по замене масла и фильтров - 600 моточасов;
  • расход масла менее 0,1% от расхода топлива;
  • высокая надежность европейского производителя - моторесурс 30.000 моточасов;
  • адаптированность к горюче-смазочным материалам, доступным на российском рынке;
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями;
  • низкая цена дизель генератора по сравнению с оборудованием на двигателях других европейских или американских брендов.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельный генератор 48 кВт под капотом,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.





ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ

Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
