АД-460С-Т400-1РПМ15

  • Дизельный генератор 460 кВт Cummins в кожухе АД-460С-Т400-1РКМ15
Цена:
6 132 200 ₽
Доставка
Установка
Пусконаладка
Сервис
Запасные части
Техподдержка

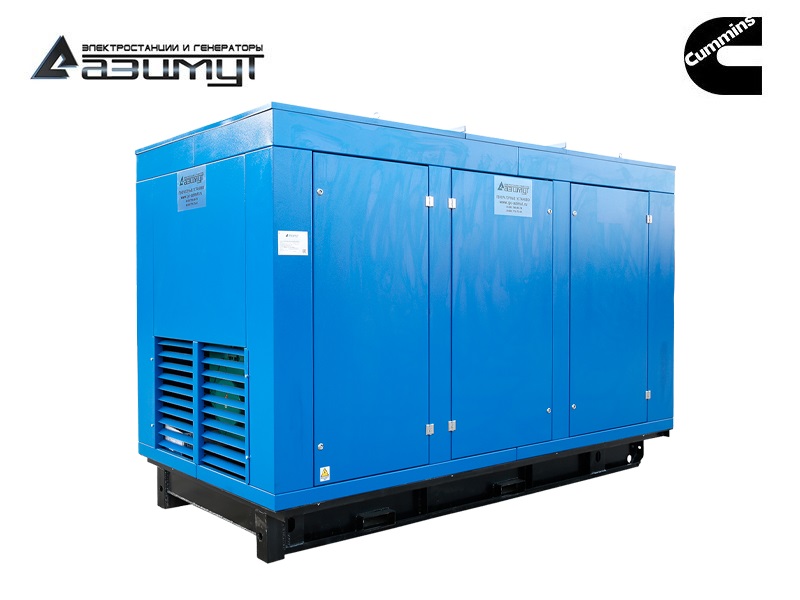

Дизель генератор под капотом
АД 460С-Т400-1РПМ15
Постоянная мощность460 кВт / 575 кВA
Резервная мощность506 кВт / 633 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS KTAA19-G6
Синхронный генераторAZIMUT ZС5FS
КонтроллерHGM6120
Исполнениепод капотом
Степень автоматизации1-я
Габариты (Д х Ш х В)4200 х 2042 х 2125 мм
Вес5090 кг
Расход топлива при 100% нагрузке106,0 л/час
Топливный бак1000 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS KTAA19-G6
Основные характеристики
Постоянная мощность500 кВт
Резервная мощность550 кВт
Частота вращения1500 об/мин
Объем двигателя18,9 л
Количество и расположение цилиндров6, рядное
Сухой вес1905 кг
Диаметр поршня159 мм
Ход поршня159 мм
Коэффициент сжатия13,5:1
Скорость поршня7,9 м/с
Среднее эффективное давление BMEP2116 кПа
Порядок работы цилиндров1-5-3-6-2-4
Регулировка частоты вращенияэлектронная
Точность регулировки частоты вращения+/- 2,5%
Топливная система
Дизельное топливоГОСТ 305-82
Емкость топливного бака1000 л
Модель топливного насосатопливная система с насос-форсунками
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%106,0 л/ч
75%79,5 л/ч
50%53,0 л/ч
Удельный расход топлива 210 г/кВт*ч
Максимальная температура в топливопроводе70 °С
Максимальное давление в топливопроводе203 мм рт. ст.
Система смазки
Система смазки комбинированнаякомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 50 л
Удельный расход масла на угар 0,2 г/кВт*ч
Максимальная температура масла135 °C
Давление масла в системе207 кПа
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения92 л
Максимальная температура охлаждающей жидкости97 °C
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса409 л/мин
Мощность вентилятора16 кВт
Система электрооборудования
Напряжение в системе24 В
Пусковое устройствоэлектростартер 5,5 кВт
Максимальный ток зарядного генератора55 А
Аккумуляторная батарея2*190 А/ч
Система подачи воздуха
Типс турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «воздух-воздух»
Тип воздушного фильтрабумажный, заменяемый
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку260 мм вод. ст.
Расход воздуха вентилятора на охлаждение радиатора10,58 м³/с
Расход воздуха на питание двигателя34.74 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя2,25 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора2,25 м²
Система газовыхлопа
Температура выхлопных газов493 °С
Поток выхлопных газов96.24 м³/мин
Тип глушителяПромышленный - 9 dB
Максимальное противодавление выхлопных газов10,2 кПа
Тепловые параметры
Общее тепловыделение ДГУ865 кВт
Система газовыхлопа461 кВт
Система охлаждения325 кВт
Корпус двигателя и генератора79 кВт
Синхронный генераторZС5FS
Основные характеристики
Постоянная мощность625 кВА / 500 кВт
Резервная мощность687,5 кВА / 550 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес1685 кг
Род токапеременный, трехфазный
Номинальная сила тока900 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД94,8%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 0# / 18"
Шкаф управления ШУЭ 1Р1000
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель1000 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова
Капот КТС-500
НазначениеЗащита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа
Габариты4200 х 2042 х 2125 мм
Вес612 кг
Уровень шума (7м)70 дБ
Материал капотасталь 1,5 мм
Окраскапорошковая
ЦветRAL 5005, другой цвет - по запросу
Условия эксплуатации ДГУэксплуатация вне помещения на открытом воздухе
Температура окружающей среды+ 5ºС....+ 40ºС
Характеристики
- большие дверцы для обслуживания дизельного генератора
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- гидроизоляция (защита от осадков)
- транспортировочные узлы

Подробные технические характеристики

Дизельный генератор АД 460С-Т400-1РПМ15 мощностью 460 кВт под капотом

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 460 кВт в составе:

- первичного щестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS KTAA19-G6, объемом 18,9 литров и номинальной мощностью 500 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT ZС5FS номинальной мощностью 460 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • на раме установлен погодозащитный капот.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 460 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель от мирового лидера двигателестроения CUMMINS - гарантия надежной, долговременной работы ДГУ при самых тяжелых режимах эксплуатации,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость дизельного генератора существенно ниже импортных аналогов с двигателем CUMMINS.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-460 под капотом,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ

Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
