АД-40С-Т400-1РПМ5

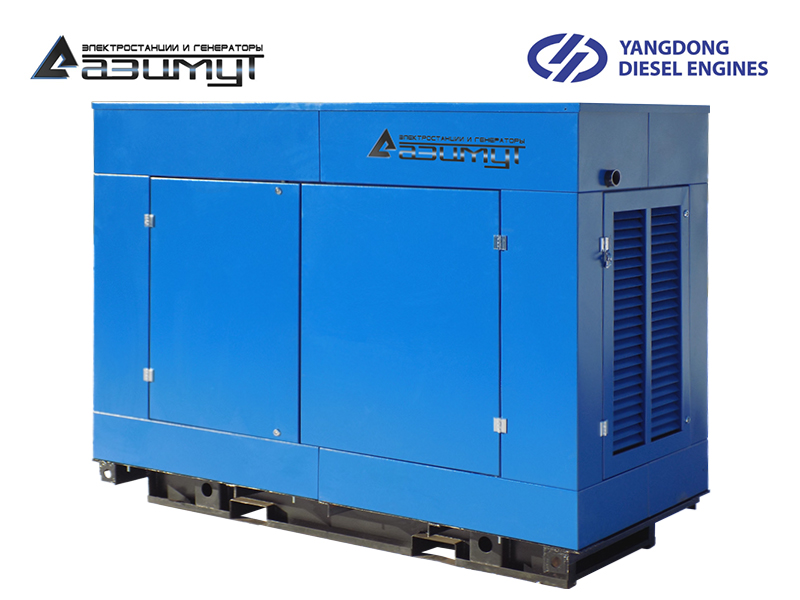

Дизельный генератор 40 кВт под капотом
АД-40С-Т400-1РПМ5
Постоянная мощность40 кВт / 50 кВA
Резервная мощность44 кВт / 55 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательYANGDONG Y4102ZLD
Синхронный генераторAZIMUT Z224D
КонтроллерHGM6120
Исполнениепод капотом
Степень автоматизации1-я
Габариты (Д х Ш х В)2200 х 1050 х 1500 мм
Вес1058 кг
Расход топлива при 100% нагрузке12,7 л/час
Топливный бак130 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательYANGDONG Y4102ZLD
Основные характеристики
Количество и расположение цилиндров 4 цилиндра, рядное, вертикальное
Тип камеры сгорания прямой впрыск
Частота вращения 1500 об/мин
Диаметр поршня 102 мм
Ход поршня 118 мм
Коэффициент сжатия 18:1
Постоянная мощность 48 кВт
Резервная мощность 53 кВт
Объем двигателя 3,857 л
Порядок работы цилиндров 1-3-4-2
Удельный расход топлива 225 г/кВт*ч
Тип подачи воздуха атмосферный
Охлаждение водяное, форсированное
Запуск электростартер
Сухой вес 330 кг
Габариты 892 x 618 x 740 мм
Регулировка частоты вращения механическая
Синхронный генераторAZIMUT Z224D
Основные характеристики
Постоянная мощность 50 кВА / 40 кВт
Резервная мощность 55 кВА / 44 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 253 кг
Род тока переменный, трехфазный
Номинальная сила тока 72 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 88,2%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управленияШУЭ 1Р80
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 80 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова
КапотКТС-60
Назначение Защита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа
Габариты 2300 х 1050 х 1800 мм
Вес 220 кг
Уровень шума (7м) 70 дБ
Материал капота сталь 1,5 мм
Окраска порошковая
Цвет RAL 5005, другой цвет - по запросу
Условия эксплуатации ДГУ эксплуатация вне помещения на открытом воздухе
Температура окружающей среды + 5ºС....+ 40ºС
Характеристики
- большие дверцы для обслуживания дизельного генератора
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- гидроизоляция (защита от осадков)
- транспортировочные узлы

Подробные технические характеристики

★Трехфазный дизельный генератор АД-40С-Т400-1РПМ5 YANGDONG мощностью 40 кВт под капотом

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизельный генератор в составе:

- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения YANGDONG Y4102ZLD, номинальной мощностью 56 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В AZIMUT Z224D номинальной мощностью 40 кВт c автоматической регулировкой напряжения,

  • шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • рама со стальным топливным баком на 8 часов работы,
  • на раме установлен погодозащитный капот.



НАЗНАЧЕНИЕ:

Дизельный генератор 40 кВт под капотом используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц  для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка ДЭС по первой степени автоматизации осуществляются в ручном режиме оператором.

Данная модель представляет собой промышленный дизельный генератор под погодозащитным капотом, предназначенный для постоянной эксплуатации, по своим техническим характеристикам аналогичный модели ТСС АД-40С-Т400-1РПМ5.


ПРЕИМУЩЕСТВА:

  • двигатели YANGDONG несколько дефорсированы, отличаются бОльшим рабочим объемом на единицу мощности, по сравнению с ближайшими конкурентами, вследствие чего обладают длительным моторесурсом, повышенным крутящим моментом, легче воспринимают пиковые нагрузки;
  • простая конструкция двигателя позволяет проводить практически любой ремонт на месте своими силами;
  • запасные части доступны по цене, помимо нашей компании, возможно заказывать запасные части на Алиэкспрессе напрямую из Китая без наценки;
  • низкий расход масла на угар - менее 0,2%;
  • дизель генераторы YANGDONG привлекательны по цене, и, в то же время, обладают профессиональным уровнем надежности.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельный генератор YANGDONG 40 кВт под капотом,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ

Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.



Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
497 600 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-40С-Т400-1РМ5 40 кВт 380 В (трехфазный) YANGDONG открытое на раме 1-я степень,
          (электростартер)
438 600 ₽
Купить
АД-40С-Т400-2РМ5 40 кВт 380 В (трехфазный) YANGDONG открытое на раме 2-я степень,
         (автозапуск, АВР)
476 400 ₽
Купить
АД-40С-Т400-2РПМ5 40 кВт 380 В (трехфазный) YANGDONG в кожухе 2-я степень,
         (автозапуск, АВР)
535 400 ₽
Купить
АД-40С-Т400-1РКМ5 40 кВт 380 В (трехфазный) YANGDONG в кожухе 1-я степень,
          (электростартер)
502 200 ₽
Купить
АД-40С-Т400-2РКМ5 40 кВт 380 В (трехфазный) YANGDONG в кожухе 2-я степень,
         (автозапуск, АВР)
540 000 ₽
Купить
АД-40С-Т400-1РНМ5 40 кВт 380 В (трехфазный) YANGDONG в контейнере 1-я степень,
          (электростартер)
723 600 ₽
Купить
АД-40С-Т400-2РНМ5 40 кВт 380 В (трехфазный) YANGDONG в контейнере 2-я степень,
         (автозапуск, АВР)
761 400 ₽
Купить
ЭД-40С-Т400-1РКМ5 40 кВт 380 В (трехфазный) YANGDONG передвижное 1-я степень,
          (электростартер)
587 600 ₽
Купить
ЭД-40С-Т400-2РКМ5 40 кВт 380 В (трехфазный) YANGDONG передвижное 2-я степень,
         (автозапуск, АВР)
625 400 ₽
Купить
