АД-40С-Т400-2РМ5
| Постоянная мощность | 40 кВт / 50 кВA |
| Резервная мощность | 44 кВт / 55 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | SDEC 4ZT3.5-G21 |
| Синхронный генератор | Azimut Z224D |
| Контроллер | SmartGen HGM 6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 2000 х 700 х 1200 мм |
| Вес | 762 кг |
| Расход топлива при 100% нагрузке | 12,3 л/час |
| Топливный бак | 150 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | SDEC 4ZT3.5-G21 |
|---|---|
 |
|
| Технические характеристики | |
| Описание | дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом, с прямым впрыском, электронным регулятором скорости вращения |
| Количество и расположение цилиндров | 4 цилиндра, рядное, вертикальное, 2 клапана на цилиндр |
| Постоянная мощность | 49 кВт |
| Резервная мощность | 54 кВт |
| Частота вращения | 1500 об/мин |
| Точность регулировки частоты вращения | +/- 5% |
| Объем двигателя | 3,5 л |
| Ход поршня | 105 мм |
| Диаметр поршня | 115 мм |
| Коэффициент сжатия | 18:1 |
| Порядок работы цилиндров | 1-3-4-2 |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 8 - 10 л |
| Удельный расход масла на угар | 0,3 % |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 4,5 л |
| Температура выхлопных газов | 480 ºС |
| Поток выхлопных газов | 9,4 м³/мин |
| Габариты | 848 × 608 × 909 мм |
| Сухой вес | 320 кг |
| Расход топлива: | |
| Удельный расход топлива | 210 г/кВт*ч |
| Дизельное топливо | ГОСТ 305-82 |
| 25% | 4,1 л/ч |
| 50% | 6,6 л/ч |
| 75% | 9,4 л/ч |
| 100% | 12,3 л/ч |
| 110% | 13,7 л/ч |
| Система электрооборудования | |
| Напряжение в системе | 12 В |
| Пусковое устройство | электростартер 3,5 кВт |
| Зарядный генератор | 14 В х 35 А |
| Аккумуляторная батарея | 120 А*ч |
| Синхронный генератор | Z224C |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 45 кВА / 36 кВт |
| Резервная мощность | 50 кВА / 40 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 253 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 68 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 88,1% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 2Р80 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 80 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
Подробные технические характеристики

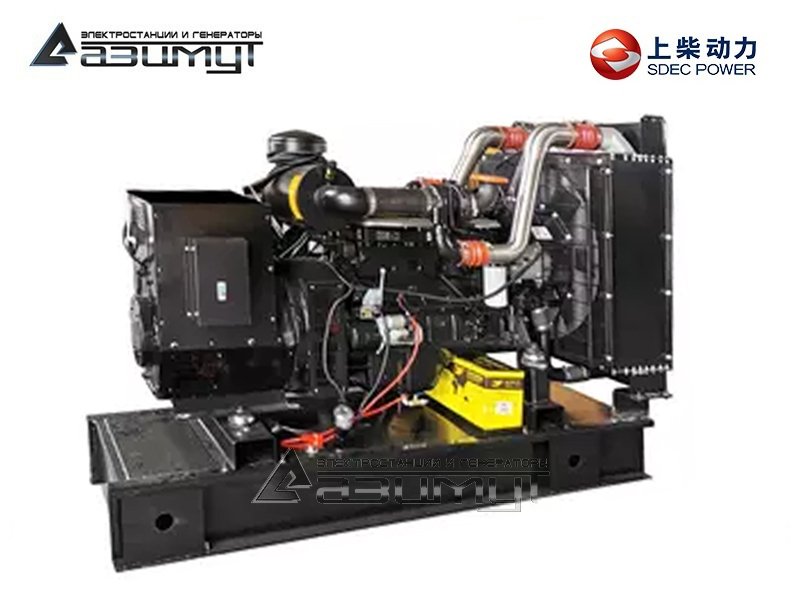

Дизель генератор АД-40С-Т400-2РМ5 мощностью 40 кВт открытого исполнения с автозапуском (АВР)
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор в составе:
- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения SDEC 4ZT3.5-G21 объемом 3,5 литра и номинальной мощностью 49 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора Azimut Z224D номинальной мощностью 40 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизельная электростанция используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ИНФОРМАЦИЯ:
- Шанхайские дизельные двигатели производятся с 1947 года, и за это время заслужили в Китае репутацию надежных моторов. Свыше 400.000 двигателей находятся в эксплуатации в разных отраслях экономики в настоящее время,
- дизельные генераторы на двигателях SDEC могут применяться в качестве как резервного, так и основного источника питания,
- при соблюдении условий эксплуатации моторесурс установки превышает 15.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
- двигатели неприхотливы к качеству ГСМ,
- необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
- контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
- низкие цены на расходные материалы и запасные части.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-40,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-40С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
