АД-32С-Т400-2РМ18



Дизельная электростанция 32 кВт с автозапуском
АД 32С-Т400-2РМ18
Постоянная мощность32 кВт / 40 кВА
Резервная мощность35 кВт / 44 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 1103A-33TG1
Синхронный генераторMECC ALTE ECP32-3S/4
КонтроллерDEEP SEA DSE 6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)1680 x 810 x 1250 мм
Вес822 кг
Расход топлива при 100% нагрузке10,5 л/час
Топливный бак120 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 1103A-33TG1
Основные характеристики:
Тип двигателя внутреннего сгорания дизельный, 4-х тактный
Скорость вращения 1500 об/мин
Основная механическая мощность (брутто) 42,2 kWm (56,6 л.с.)
Резервная механическая мощность (брутто) 46,5 kWm (62,4 л.с.)
Основная механическая мощность (нетто) 41,3 kWm (55,4 л.с.)
Резервная механическая мощность (нетто) 45,6 kWm (61,2 л.с.)
Типичная электрическая мощность 45 kVA (36 kWe)
Количество и расположение цилиндров 3 цилиндра, рядное, вертикальное
Диаметр поршня 105 мм
Ход поршня 127 мм
Объем двигателя 3,3 л
Тип подачи воздуха турбонаддув
Система зажигания прямой впрыск
Коэффициент сжатия 17,25:1
Направление вращения коленчатого вала Против часовой стрелки (со стороны маховика)
Емкость масляной системы 7,9 л
Тип охлаждения водяное
Емкость системы охлаждения 10,2 л
Расход топлива при нагрузке:
110% 11,7 л/ч
100% 10,8 л/ч
75% 8,23 л/ч
50% 5,83 л/ч
Габариты (Д х Ш х В) 1049 х 654 х 951 мм
Сухой вес 420 кг
Периодичность замены масла, масляного и топливного фильтров 500 моточасов
Норма токсичности выхлопных газов --- // ---
Комплектация ElectropaK
Синхронный генераторMecc Alte ECP32-3S/4
Основные характеристики
Постоянная мощность 42,5 кВА
Резервная мощность 46,8 кВА
Скорость вращения 1500 об/мин
Частота 50 Гц
Напряжение 380 / 400 В
Тип фазности трехфазный
Коэффициент мощности Cos φ 0,8
Тип синхронный, бесщеточный, одноопорный
Регулировка напряжения автоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения ± 1%
Количество полюсов 4
Шаг обмотки 2/3
КПД (4/4) 88,4%
Класс защиты IP 23
Класс изоляции H
Габариты (Д х Ш х В) 405 х 342 х 409 мм
Вес 195 кг
Страна происхождения Италия
Шкаф управленияШУЭ DSE 6120
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 6120 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

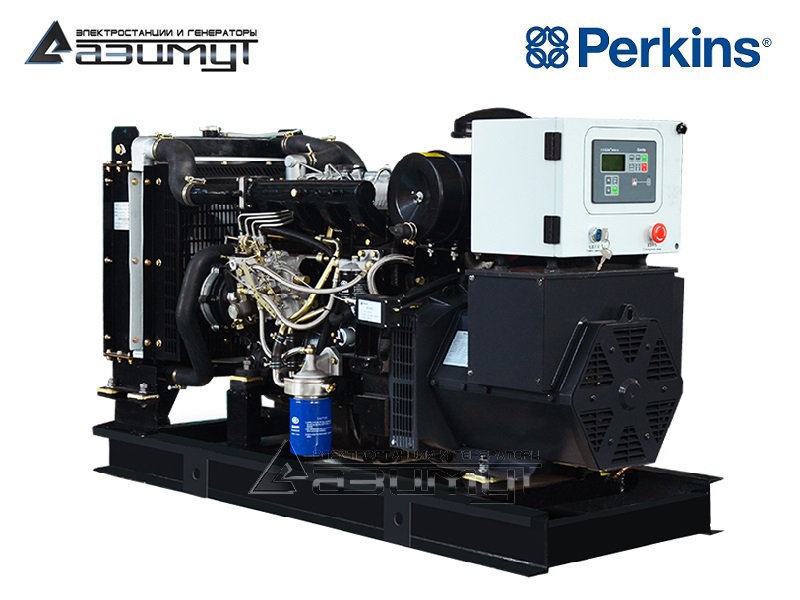

★Дизельный генератор АД-32С-Т400-2РМ18 мощностью 32 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный дизель генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения PERKINS 1103A-33TG1 с промышленным глушителем и стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного трехфазного генератора 380 В Mecc Alte ECP32-3S/4 номинальной мощностью 32 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером DEEP SEA DSE 6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • Компания Perkins Engines Company Limited c 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Продукция Caterpillar отличается эталонным уровнем качества, что обеспечивает высочайший уровень надежности оборудования,
  • На каждом заводе Perkins внедрена система менеджмента качества Caterpillar (CQMS), что обеспечивает неизменно превосходный уровень исполнения и контроля всех производственных операций, вне зависимости от страны происхождения.
  • Дизельные двигатели Perkins серий 1100 и 2000 выпускаются на заводе в Хосуре, штат Тамилнад (Индия),
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-30С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
