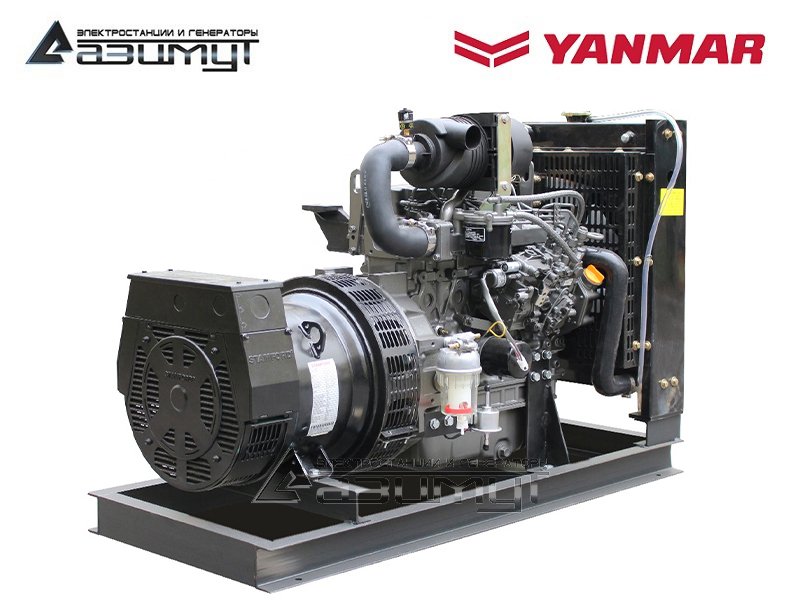

Дизель генератор 30 кВт Yanmar с автозапуском
АДС-30-Т400-РЯ2

Дизельная электростанция с автозапуском
АДС-30-Т400-РЯ2
Постоянная мощность30 кВт/ 38 кВА
Резервная мощность33 кВт / 41 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательYANMAR 4TNV98T-GGE
Синхронный генераторLEROY-SOMER LSA 42.3 S5
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)1660 x 860 x 1610 мм
Вес683 кг
Расход топлива при 100% нагрузке11,3 л/час
Топливный бак100 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель YANMAR 4TNV98T-GGE
Основные характеристики
Двигатель

дизельный, четырехтактный, водяного охлаждения, 4 клапана на цилиндр

Количество и расположение цилиндров

4 цилиндра, рядное, вертикальное

Тип подачи воздуха

турбонаддув

Постоянная мощность 37,7 кВт (50,5 л.с.)
Резервная мощность 41,4 кВт (55,5 л.с.)
Частота вращения 1500 об/мин
Регулировка частоты вращения механическая
Точность регулировки частоты вращения ± 5%
Диаметр поршня 98 мм
Ход поршня 110 мм
Объем двигателя 3,319 л
Коэффициент сжатия 18.1:1
Топливная система

рядный топливный насос высокого давления, топливный фильтр с бумажным элементом для тонкой очистки, стопорный соленоид, встроенный в ТНВД

Система подачи топлива

непрямой впрыск

Удельный расход топлива ≤ 222 г/кВт*ч
Система смазки

неглубокий масляный поддон емкостью 10,5 л с боковым сливом, масляный насос трохоидного типа, масляный фильтр с бумажным элементом, сапун картера закрытого типа

Электрическая система

стартер, зарядный генератор 12 В, 40А

Система охлаждения

водяная помпа с ременным приводом, вентилятор охлаждения 6-ти лопастной, толкательного типа, D=380 мм, термостат

Объем системы охлаждения 4,2 л
Габариты 763 x 550 x 849 мм
Сухой вес 275 кг
Синхронный генератор LEROY-SOMER LSA 42.3 S5
Основные характеристики:
Постоянная мощность 40 кВА / 32 кВт
Тип синхронный, бесщеточный, одноопорный
Класс изоляции H
Шаг обмотки 2/3, 6 проводов
Класс защиты IP23
Высота над уровнем моря ≤ 1000 м
Предельная скорость 2250 об/мин
Расход воздуха на охлаждение (50 Гц) 0,06 м³/мин
Ток короткого замыкания AREP+/PMG = 2,7A 5 сек
Система возбуждения ШУНТ
Регулятор напряжения автоматический R220
Диапазон регулировки напряжения ± 1%
Напряжение:
соединение Y 380V / 400V / 415V / 440V
соединение Δ 220V / 230V / 240V
соединение YY 200V / 220V
Частота 50 Гц / 60 Гц
Коэффициент нелинейных искажений без нагрузки < 2%
Коэффициент нелинейных искажений при линейной нагрузке < 5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF < 2%
КПД 89,5%
Масса 165 кг
Соответствие стандартам IEC 60034
Шкаф управления ШУЭ 2Р63
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 63 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей есть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды электростанции
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

★Дизельный генератор АДС-30-Т400-РЯ2 мощностью 30 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный дизель генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения YANMAR 4TNV98T-GGE с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В LEROY-SOMER LSA 42.3 S5 номинальной мощностью 34 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • Компания Yanmar (Янмар) – мировой лидер в производстве компактных дизельных двигателей для электрогенераторных установок, экскаваторов, погрузчиков, мотопомп и широкого ассортимента специальной сельскохозяйственной и строительной техники.
  • Двигатели Yanmar высокотехнологичный продукт, сочетающий в себе небольшие размеры, высокую удельную мощность, высокий коэффициент полезного действия, низкий уровень шума и вибраций, соответствие самым высоким экологическим стандартам выхлопа 2008 EPA Tier 4 и EU stage III A, что позволяет с комфортом эксплуатировать технику в жилой застройке и закрытых помещениях.
  • Компания Yanmar не стремится к оптимизации производственных процессов, и не размещает свои заводы в развивающихся странах. Все двигатели производятся исключительно в Японии.
  • Скрупулезно отточенные технологические процессы производства и тщательное тестирование каждого двигателя на заводе обеспечивает премиальный уровень надежности и длительный срок безотказной работы, которым славится оригинальная японская продукция.
  • Высокие эксплуатационные характеристики, нетребовательность к качеству ГСМ, в сочетании с длительным моторесурсом гарантируют низкую стоимость владения генераторной установкой при постоянной эксплуатации.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-30С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
