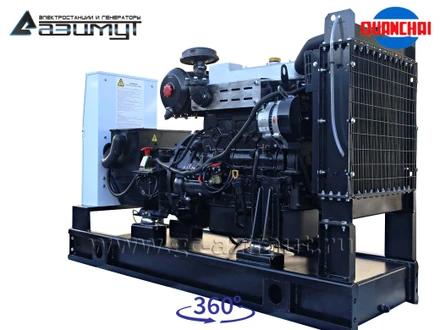

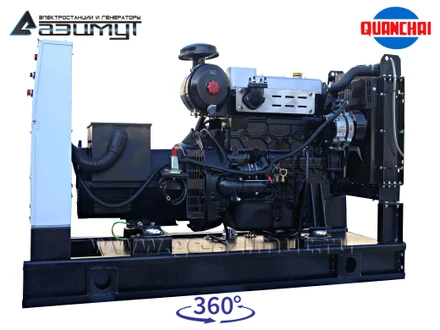

АД-30С-Т400-1РM5

Дизельная электростанция открытого типа
АД 30С-Т400-1РM5
Постоянная мощность30 кВт / 37,5 кВA
Резервная мощность33 кВт / 41,25 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательQuanchai QC4105D
Синхронный генераторAzimut Z184H
КонтроллерSmartGen HGM 6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1850 х 650 x 1210 мм
Вес656 кг
Расход топлива при 100% нагрузке9,21 л/час
Топливный бак150 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель QC4105D
Технические характеристики
Описание

дизельный, 4-х тактный, водяного охлаждения, атмосферный,с прямым впрыском, с механическим регулятором скорости вращения

Количество и расположение цилиндров

4 цилиндра, рядное, вертикальное, 2 клапана на цилиндр

Постоянная мощность 34,5 кВт
Резервная мощность 38,0 кВт
Частота вращения 1500 об/мин
Точность регулировки частоты вращения +/- 5%
Объем двигателя 4,087 л
Ход поршня 105 мм
Диаметр поршня 118 мм
Коэффициент сжатия 18:1
Порядок работы цилиндров 1-3-2-4
Система смазки под давлением и разбрызгиванием
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 12,0 л
Удельный расход масла на угар 0,2 г/кВт*ч
Тип охлаждающей жидкости ГОСТ 28084-89
Напряжение в системе электрооборудования 12 В
Диаметр вентилятора 450 мм
Габариты 885×630×810 mm
Сухой вес 330 кг
Расход топлива:
Удельный расход топлива < 230 г/кВт*ч
Дизельное топливо ГОСТ 305-82
110% 10,59 л/ч
100% 9,21 л/ч
75% 7,09 л/ч
50% 5,16 л/ч
25% 2,67 л/ч
Синхронный генератор Z184H
Основные характеристики
Постоянная мощность 37,5 кВА / 30 кВт
Резервная мощность 41,25 кВА / 33 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 196 кг
Род тока переменный, трехфазный
Номинальная сила тока 54 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 86,6%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"

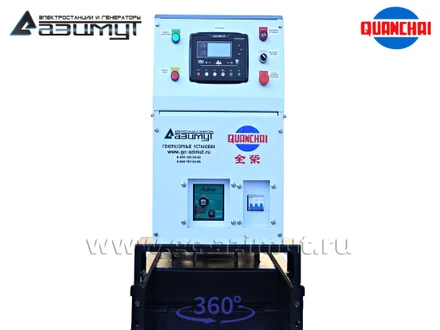

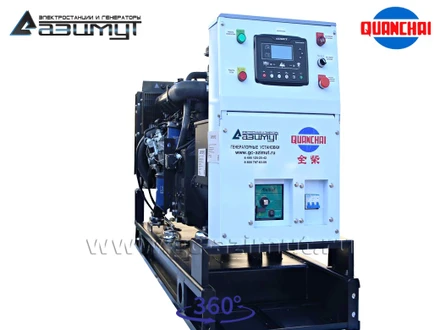

Шкаф управления ШУЭ 1Р63
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 63 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

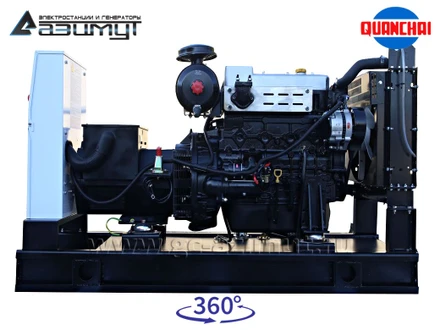

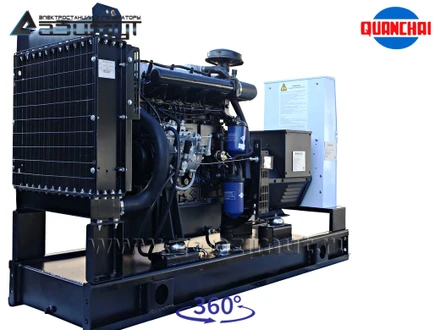

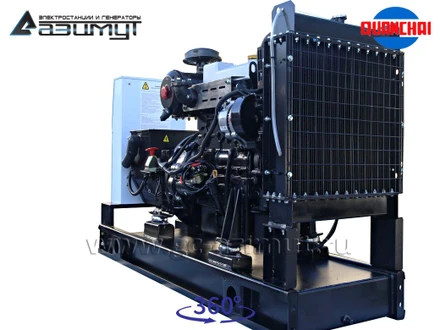

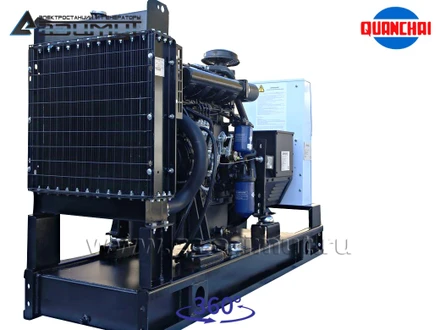

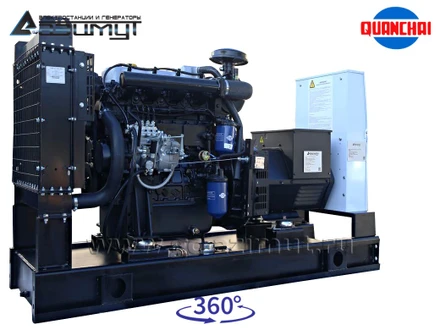

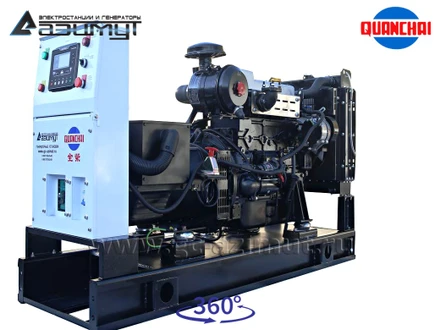

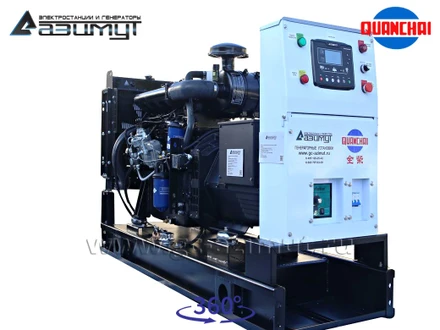

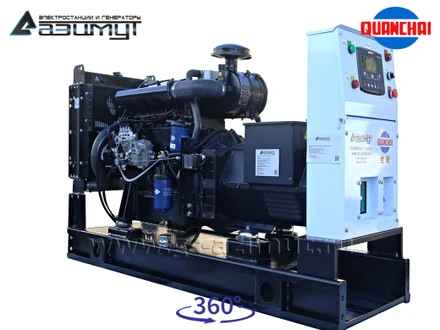

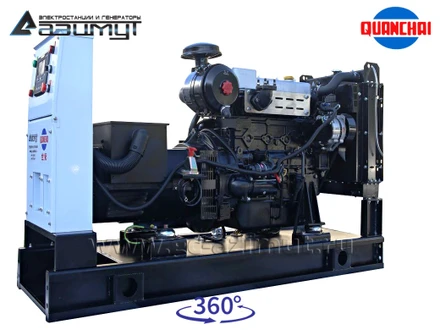

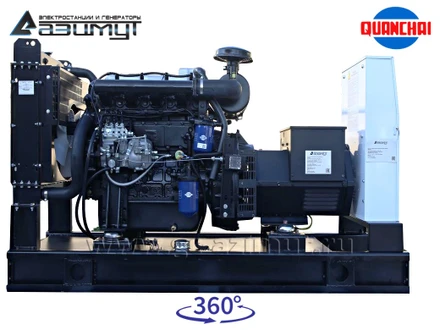

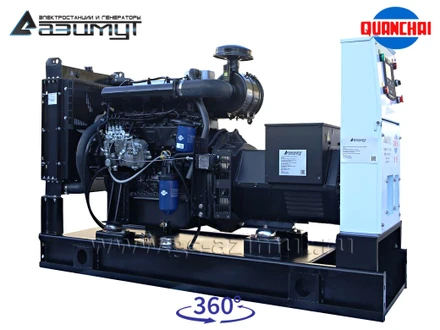

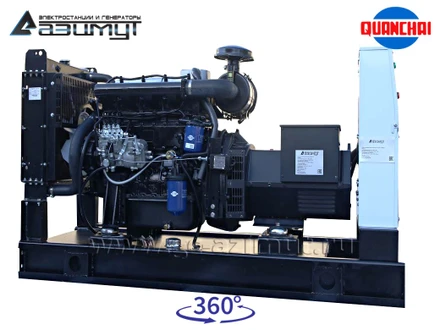

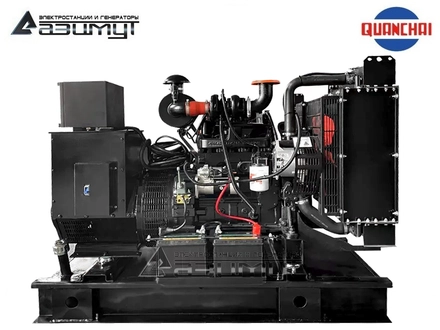

Дизель генератор АД-30С-Т400-1РМ5 мощностью 30 кВт открытого исполнения

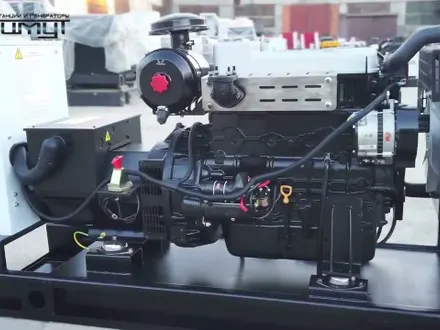

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ в составе:

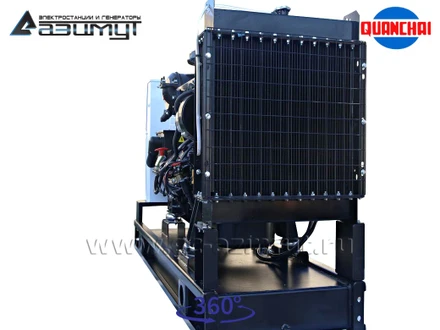

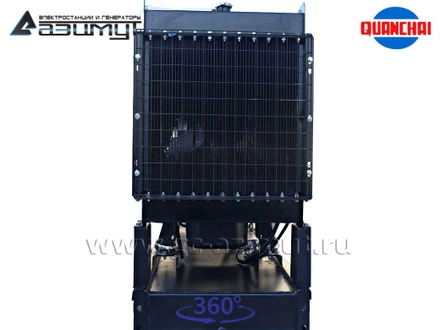

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Quanchai QC4105D, объемом 4,087 литра и номинальной мощностью 34,5 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В Azimut Z184H номинальной мощностью 30 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизель генератор, предназначенный для постоянной эксплуатации, по своим техническим характеристикам аналогичный модели тсс ад-30с-т400-1рM5.



ПРЕИМУЩЕСТВА:

  • дизельный двигатель Quanchai отличается высокими эксплуатационными характеристиками, длительным моторесурсом и большой надежностью,
  • дизельный генератор подходит для непрерывной работы,
  • необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
  • контроллер HGM6120 с ЖК дисплеем с управлением на русском языке,
  • низкий расход топлива и масла,
  • адаптированность к ГСМ, доступных на российском рынке,
  • доступные на рынке расходные материалы,
  • простое техническое обслуживание,
  • низкая цена электростанции относительно аналогов такого же уровня надежности.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
