АД-280С-Т400-1РМ160
| Постоянная мощность | 280 кВт / 350 кВА |
| Резервная мощность | 308 кВт / 385 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | Shangyan - Dongfeng SYG142TAD33 |
| Синхронный генератор | Azimut ZC4ES |
| Контроллер | SmartGen HGM 6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 3750 x 1140 x 2150 мм |
| Вес | 3217 кг |
| Расход топлива при 100% нагрузке | 60,7 л/час |
| Топливный бак | 650 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | Shangyan SYG142TAD33 |
|---|---|
 |
|
| Технические характеристики | |
| Описание | дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом и дополнительным охладителем, с прямым впрыском, электронным регулятором скорости вращения |
| Количество и расположение цилиндров | 6 цилиндров, рядное, вертикальное, 2 клапана на цилиндр |
| Постоянная мощность | 308 кВт |
| Резервная мощность | 339 кВт |
| Частота вращения | 1500 об/мин |
| Точность регулировки частоты вращения | +/- 5% |
| Объем двигателя | 14,2 л |
| Ход поршня | 135 мм |
| Диаметр поршня | 165 мм |
| Коэффициент сжатия | 15,75:1 |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 33 л |
| Удельный расход масла на угар | 0,4 г/кВт*ч |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 63 л |
| Габариты | 1704 × 1063 × 1540 mm |
| Сухой вес | 1290 кг |
| Расход топлива: | |
| Дизельное топливо | ГОСТ 305-82 |
| Удельный расход топлива | 205 г/кВт*ч |
| 100% | 69,7 л/ч |
| 75% | 51,8 л/ч |
| 50% | 34,3 л/ч |
| Синхронный генератор | ZC4FS |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 375 кВА / 300 кВт |
| Резервная мощность | 412,5 кВА / 330 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 970 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 540 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,4% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 1# / 14" |
| Шкаф управления | ШУЭ 1Р630 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 630 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

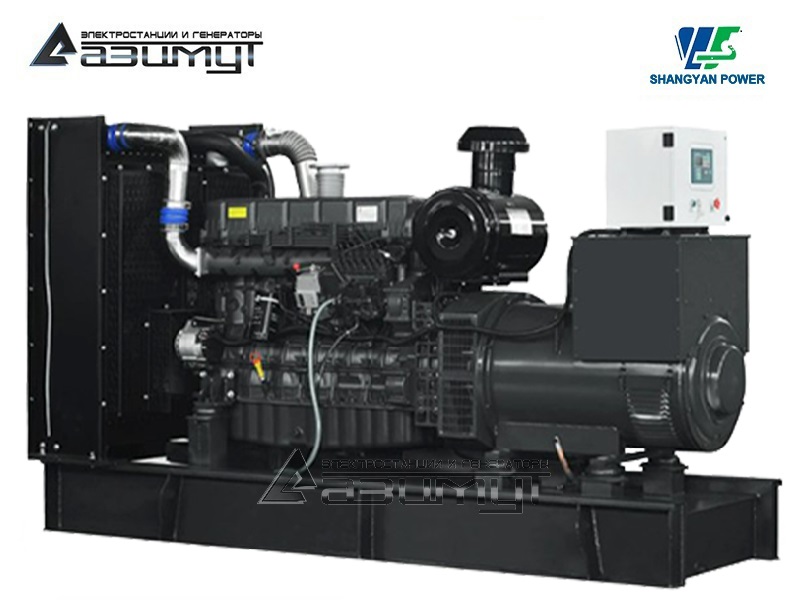

Дизель генератор АД-280С-Т400-1РМ160 мощностью 280 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный 3-фазный дизельный генератор в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Shangyan Power (Shanghai Dongfeng - Shyan) SYG142TAD33, объемом 14,2 литра и номинальной мощностью 308 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В Azimut ZC4ES номинальной мощностью 280 кВт c автоматической регулировкой напряжения,
- шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером DEEP SEA DSE 6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- рама со стальным топливным баком на 8 часов работы.
НАЗНАЧЕНИЕ:
Дизельный генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка ДЭС по первой степени автоматизации осуществляются в ручном режиме оператором.
Данная модель представляет собой промышленный дизельный генератор, предназначенный для постоянной эксплуатации, аналогичная модели ADP-280 по своим техническим характеристикам.
ИНФОРМАЦИЯ:
- дизельные двигатели Shangyan создавались как бюджетные копии двигателей SDEC, и отличаются от них, в основном, номенклатурой навесного оборудования,
- предназначаются в первую очередь для резервного электроснабжения,
- несмотря на низкую стоимость, обладают приемлемым уровнем надежности по сравнению с другими электростанциями построенными на двигателях - копиях SDEC.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельный генератор ADP-280,
- стандартный промышленный глушитель,
- аккумуляторные батареи,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-300-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
Дизель генераторной установки ДГУ 300 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
