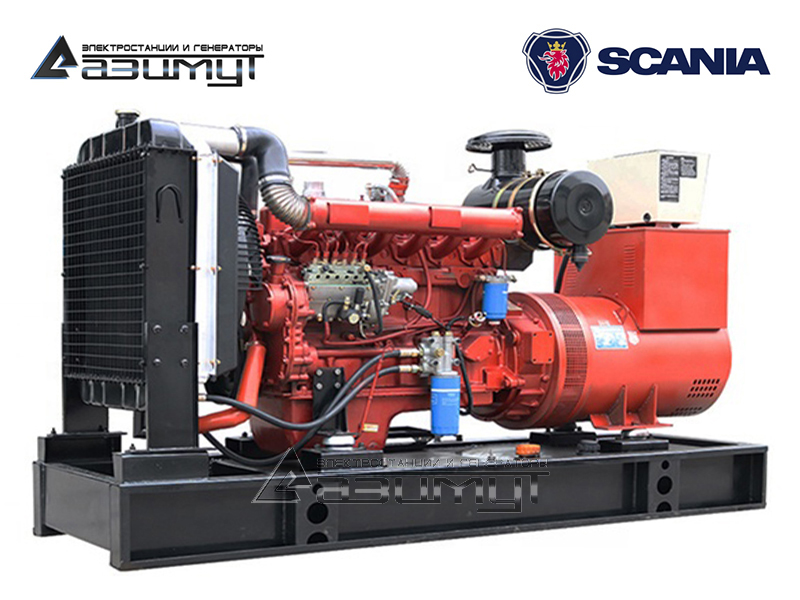

АД-240С-Т400-1РМ22

Дизельный генератор 240 кВт
АД 240С-Т400-1РМ22
Постоянная мощность240 кВт / 300 кВА
Резервная мощность264 кВт / 330 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательSCANIA DC09 072A 02 13
Синхронный генераторMARELLI MOTORI MXB-E 250 LB4
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)3220 х 1310 х 1810 мм
Вес2650 кг
Расход топлива при 100% нагрузке59 л/час
Топливный бак550 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательSCANIA DC09 072A 02 13
Основные характеристики
Постоянная мощность 267 кВт
Резервная мощность 304 кВт
Крутящий момент 1700 Нм
Частота вращения 1500 об/мин
Количество и расположение цилиндров 5 цилиндров, рядное, вертикальное
Порядок работы цилиндров 1-2-4-5-3
Объем двигателя 9,3 л
Диаметр поршня 130 мм
Ход поршня 140 мм
Коэффициент сжатия 16:1
Скорость поршня 7,0 м/c
Габариты 1242 х 861 х 1291 мм
Сухой вес 950 кг
Система подачи воздуха турбонаддув
Регулировка частоты вращения электронная Scania EMS
Система впрыска насос-форсунки, PDE
Электросистема 1-полюсная, 24В
Распредвал высокопрочная легированная сталь
Поршни алюминиевый сплав
Шатуны двутавровые штампованные из легированной стали
Коленчатый вал легированная сталь с закаленной и полированной поверхностью
Объем масляной системы 32 - 38 дм³
Поток выхлопных газов 24 м³/мин
Температура выхлопных газов 460 ºС
Потребление воздуха на сгорание 23 м³/мин
Расход топлива при нагрузке
100% 194 г*кВт/ч
75% 188 г*кВт/ч
50% 192 г*кВт/ч
Синхронный генераторMARELLI MOTORI MXB-E 250 LB4
Основные характеристики
Тип

синхронный, бесщеточный, одноопорный, трехфазный, четырехполюсный, частотой 50 Гц, COS Ф=0,8, 230/400В

Корпус

стальной, сварной, с боковыми ребрами жесткости

Вал

сталь, стандарт EN10025

Опорный подшипник

шариковый, ресурс мин. 20.000 часов

Ротор

динамически отбалансированный с обмотками из медной проволоки с эмалевой изоляцией, явнополюсного типа, класс изоляции H

Статор

с ламинированным сердечником для минимизации вихревых токов

Клеммная коробка

бакелит PF2736, 7 или 9 штифтов

Система охлаждения

IC 01 по стандарту IEC60034-6

Регулятор напряжения

автоматический AVR M00FA122A - MARK VX

Уровень вибраций

по стандартам IEC 60034-14, ISO 10816-1 и BS 5000-3

Класс защиты IP 23
Постоянная мощность 300 кВА / 240 кВт
Резервная мощность 330 кВА / 264 кВт
Вес 783 кг
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

★Дизельный генератор АД 240С-Т400-1РМ22 мощностью 240 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный 3-фазный дизельный генератор в составе:

- первичного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения SCANIA DC09 072A 02 13 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В MARELLI MOTORI MXB-E 250 LB4 номинальной мощностью 240 кВт c автоматической регулировкой напряжения,

  • шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • рама со стальным топливным баком на 8 часов работы.



НАЗНАЧЕНИЕ:

Дизельный генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц  для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка ДЭС по первой степени автоматизации осуществляются в ручном режиме оператором.

Данная модель представляет собой промышленный дизельный генератор, предназначенный для постоянной эксплуатации.



ОСОБЕННОСТИ ДВИГАТЕЛЕЙ SCANIA

  • Двигатели Scania – инновационный продукт XXI века, серии DC09 и DC13 были разработаны в 2007, а серия DC16 в 2010 году.
  • Благодаря чрезвычайно эффективному сгоранию и нейтрализации выхлопных газов двигателям не нужны сажевые фильтры.
  • Scania разработала уникальную систему впрыска топлива под сверхвысоким давлением (до 2400 атм.) Scania XPI (Extra-high Pressure Injection), обеспечивающую непрерывность регулировки и высокую точность дозирования топлива для оптимизации параметров топливо-воздушной смеси в камере сгорания вне зависимости от скорости вращения, что минимизирует потребление топлива и выбросы без влияния на крутящий момент и производительность.
  • Система управления Scania EMS (Engine Management System) нового поколения обеспечивает непрерывный контроль и мониторинг всех параметров работы, фиксирует их в электронном журнале, обеспечивает расширенную диагностику.
  • Уникальная система рециркуляции выхлопных газов Scania EGR снижает уровень окислов азота за счет охлаждения и вторичного использования части выхлопных газов.
  • В верхней части внутри цилиндра установлено специальное предохранительное кольцо, которое удаляет сажу и продукты горения с верхней части поршня, что повышает надежность, уменьшает потребность в обслуживании и обеспечивает длительный срок эксплуатации.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельный генератор 240 кВт,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.





ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-250С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки ДГУ 250 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
