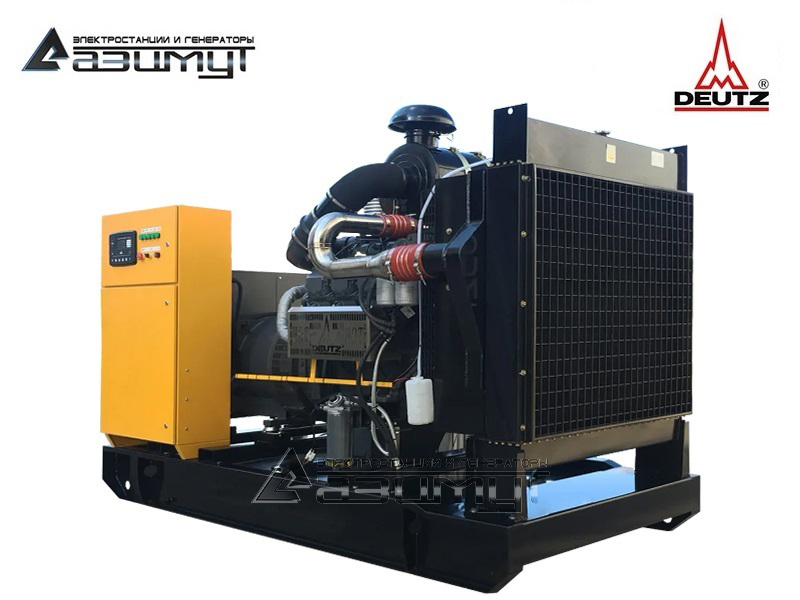

АД-240С-Т400-2РМ6C

Дизельный генератор с автозапуском
АД-240С-Т400-2РМ6C
Постоянная мощность240 кВт / 300 кВА
Резервная мощность264 кВт / 330 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDEUTZ BF6M 1015C LA G2A
Синхронный генераторAZIMUT ZС4ES
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)2960 x 1350 x 2110 мм
Вес2847 кг
Расход топлива при 100% нагрузке68,1 л/час
Топливный бак650 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательDEUTZ BF6M 1015C LA G2A
Основные характеристики
Выходная мощность на валу (Standby) 285 кВт
Номинальная мощность (PRP) 256 кВт
Частота вращения 1500 об/мин
Регулировка частоты вращения электронная
Количество и расположение цилиндров 6 цилиндров, V90º
Тип подачи воздуха турбонаддув, охлаждение воздух-воздух
Объем двигателя 11,906 л
Диаметр поршня 132 мм
Ход поршня 145 мм
Коэффициент сжатия 16,5:1
Среднее эффективное давление BMEP 19,1 бар
Число зубьев коронной шестерни маховика 167
Звуковое давление при полной нагрузке на расстоянии 1 м 98 дБА
Потеря мощности на каждые 100 м превышения высоты 1000 метров над уровнем моря ≤ 0,9%
Потеря мощности на каждые 10ºC превышения температуры окружающей среды в 30ºС ≤ 4%
Сухой вес 855 кг
Система смазки
Емкость масляной системы 38 л
Минимальное рабочее давление масла ≥ 3 бар
Рабочая температура масла < 130 ºС
Удельный расход масла на угар ≤ 0,3%
Наклон масляного поддона 30,0º
Масляный фильтр бумажный фильтрэлемент х 1
Система охлаждения
Тип жидкостное (радиаторное), циркуляция под давлением
Емкость системы охлаждения 17 л
Производительность помпы 260 л/мин
Минимальное давление теплоносителя перед помпой 0,15 бар
Допустимое падение давления в системе охлаждения ≤ 0,35 бар
Тепло передаваемое ОЖ 158 кВт
Тепло передваваемое интеркулеру 64 кВт
Рабочий диапазон термостата 79 ºС - 87 ºС
Макс. температура охлаждающей жидкости (предупреждение / отключение) 94 ºС / 102 ºС
Диаметр вентилятора толкающего типа 880 мм
Поток воздуха на охлаждение 4,6 м³/c
Мощность вентилятора 14 кВт
Топливная система
Удельный расход топлива 196 г/кВт*ч
Топливный фильтр бумажный фильтрэлемент х 2
Скорость холостого хода 600 ± 50 об/мин
Порядок работы цилиндров 1-6-3-5-2-4
Температура выхлопных газов ≤ 485 ºС
Электрическая система
Напряжение 24 В
Мощность стартера 9 кВт
Ток зарядного генератора 28,5 А
Аккумуляторные батареи 150 А*ч
Холодный запуск без использования подогревателя выше -17ºС
Синхронный генераторAZIMUT ZС4ES
Основные характеристики
Постоянная мощность 325 кВА / 260 кВт
Резервная мощность 357 кВА / 286 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 970 кг
Род тока переменный, трехфазный
Номинальная сила тока 468 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 93,3%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 1# / 14"
Шкаф управленияШУЭ 2Р400
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 400 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей есть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

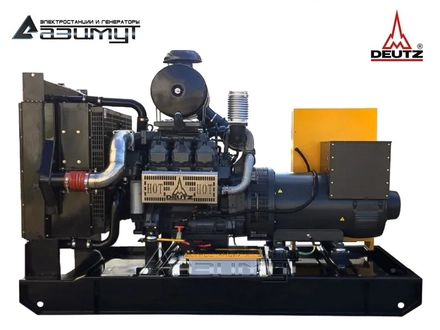

★Дизельный генератор АД-240С-Т400-2РМ6C мощностью 240 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтирована:

  • стационарная электростанция ДЭС в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения DEUTZ BF6M 1015C LA G2A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT ZC4ES номинальной мощностью 240 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.


ПРЕИМУЩЕСТВА:


  • дизельный двигатель произведен в Китае заводом Hebei Huabei Diesel Engine Co., Ltd (Huachai - Deutz) по лицензии Deutz AG,
  • производство в Китае позволило снизить издержки, и предложить потребителям высококачественный надежный двигатель, изготовленный по немецким стандартам, по более привлектельной цене,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • усиленная конструкция первичного дизельного двигателя,
  • низкий уровень шума и вибраций,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
  • высокая топливная экономичность,
  • цена дизель генератора существенно ниже импортных аналогов с двигателем Deutz.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС 240 кВт,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор с автозапуском проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-200С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
