АД-2000С-Т400-1РНМ8

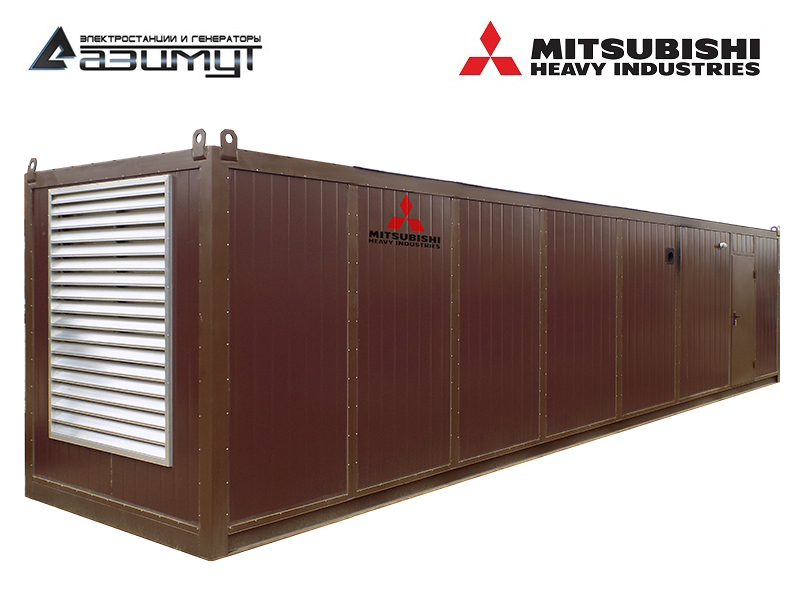

Дизельная электростанция в контейнере
АД 2000С-Т400-1РНМ8
Постоянная мощность2000 кВт / 2500 кВА
Резервная мощность2200 кВт / 2750 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательMITSUBISHI S16R2-PTAW2-E
Синхронный генераторMECC ALTE ECO46-2L/4
КонтроллерLOVATO RGK800
Исполнениеконтейнерного исполнения
Степень автоматизации1-я
Габариты (Д х Ш х В)12195 х 2440 х 2900 мм
Вес25600 кг
Расход топлива при 100% нагрузке469,8 л/ч
Топливный бакпо запросу
Автономностьпо запросу
Гарантия24 месяца

Скрыть

Дизельный двигательMITSUBISHI S16R2-PTAW2-E
Основные характеристики
Основная мощность2209 кВт
Резервная мощность2430 кВт
Тип двигателячетырехтактный водяного охлаждения с турбонаддувом
Система подачи воздуха (аспирация)турбонадддув с последующим охлаждением
Скорость вращения1500 об/мин
Количество и расположение цилиндров16 V60°
Диаметр цилиндра170 мм
Ход поршня220 мм
Объем двигателя79,90 л
Коэффициент сжатия13.5:1
Сухой вес
- только двигатель7500 кг
- радиатор и шланги-- // -- кг
Вес заправленного
- только двигатель8200 кг
- радиатор и шланги-- // -- кг
Точность регулировки частоты вращения±0,25%
Максимальная скорость вращения1750 об/мин
Момент инерции вращающихся частей132,9 кгс/м
Максимальное циклическое изменение скорости вращения маховика1/182
Максимальный изгибающий момент на задней поверхности маховика450 кгс*м
Максимальное сопротивление входящему потоку воздуха (чистый воздушный фильтр)400 мм вод. ст.
Максимальное сопротивление входящему потоку воздуха (загрязненный воздушный фильтр)635 мм вод. ст.
Максимально допустимое противодавление выхлопным газам600 мм вод. ст.
Давление масла в системе при холостых оборотах2 - 3 кгс/см²
Давление масла в системе при номинальной нагрузке4 - 6 кгс/см²
Максимальная температура масла110 ºС
Количество масла (только двигатель), min.200 л
Количество масла (только двигатель), max.260 л
Полная емкость масляной системы290 л
Максимальный угол наклонаРадиатором вверх 6º / радиатором вниз 6º / на бок 25º
Емкость системы охлаждения двигатель - 190 л / радиатор и патрубки - 260 л
Максимальные потери на трение охлаждающей жидкости на выходе из двигателя0,35 кгс/см²
Максимальный статический напор охлаждающей жидкости выше уровня центра коленвала10 м
Максимальное давление водяного насоса 2 кгс/см²
Диапазон работы термостата 71 - 85 °C
Максимальная температура охлаждающей жидкости на выходе из двигателя98 °C
Минимальное пространство для расширения охлаждающей жидкости10%
Аэродинамическое сопротивление радиатора10 мм вод. ст.
Топливный насосMitsubishi PS8 Type × 2
Максимальное давление подачи на топливный насос75 мм рт. ст.
Максимальное давление для возврата топлива в магистраль150 мм рт. ст.
Максимальный ток зарядного генератора35 А
Пусковое устройствоэлектростартер 2 x 7,5 кВт / 24V
Максимальное электрическое сопротивление цепи стартера1,5 Ом
Рекомендуемая емкость аккумуляторной батареи при температуре выше +5 °C 400 А*ч
Рекомендуемая емкость аккумуляторной батареи при температуре ниже +5 °C до -5 °C600 А*ч
ПроизводительMitsubishi Heavy Industries, Ltd (MHI) - Япония
Синхронный генераторMecc Alte ECO46-2L/4
Основные характеристики
Постоянная мощность2500 кВА
Резервная мощность2750 кВА
Скорость вращения1500 об/мин
Частота 50 Гц
Напряжение380 / 400 В
Тип фазноститрехфазный
Коэффициент мощности Cos φ0,8
Типсинхронный, бесщеточный, одноопорный
Регулировка напряженияавтоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения± 1%
Количество полюсов4
Шаг обмотки2/3
КПД (4/4)97,9 %
Класс защитыIP 23
Класс изоляцииH
Габариты1870 х 960 х 1460 мм
Вес4380 кг
Страна происхожденияИталия
Шкаф управления ШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Контейнер "СЕВЕР" ПБК-9
НазначениеПолная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты9050 х 2440 х 2630 мм
Вес5000 кг
Уровень шума (7м)50 дБ
ЦветRAL 8017 или любой другой по запросу
Условия эксплуатации электростанцииэксплуатация вне помещений на открытом воздухе
Температура окружающей среды
Для ДЭС по 1-й степени автоматизации+ 5ºС...+ 40ºС
Для ДЭС по 2-й степени автоматизации- 40ºС...+ 40ºС
Конструкция
- жесткая сварная рама из швеллера №10
- материал стен - сэндвич-панели 50 мм
- крыша цельносварная, лист 3 мм
- пол рифленый стальной лист 4 мм
- дверь стальная с замком
- защитная алюминиевая решетка на вентиляционных проемах
- щит собственных нужд
- термоизоляция
- шумоизоляция
- гидроизоляция
- болтовые зажимы для подключения заземления
- кабельный ввод - по запросу
Системы стандартной комплектации
Система основного и аварийного освещения
- светодиодная лента
Система отопления
- обогреватели конвекторного типа
Система автоматической приточно-вытяжной вентиляции
- клапана воздушный
- электроприводы
Система пожарно-охранной сигнализации
- прибор приемно-контрольный охранно-пожарный
- оповещатель свето-звуковой
- датчики тепловой
- датчик открытия двери
Система пожаротушения
- автоматический модуль порошкового пожаротушения
- огнетушитель углекислотный ручной
Достоинства
- большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата
- возможность установки дополнительного оборудования
- удобство перемещения, транспортировки и монтажа

Подробные технические характеристики

Дизельная электростанция АД-2000С-Т400-1РНМ8 мощностью 2000 кВт контейнерного типа

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 2000 кВт в составе:

- первичного шестнадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения MITSUBISHI S16R2-PTAW2-E, объемом 80,0 литра и номинальной мощностью 2209 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора MECC ALTE ECO46-2L номинальной мощностью 2000 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • дизельная электростанция установлена в блок-контейнере "СЕВЕР".



НАЗНАЧЕНИЕ:

Контейнерная электростанция ДЭС 2000 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельные генераторы на базе двигателя MITSUBISHI - самый "бюджетный" вариант дизельной электростанции большой единичной мощности, оснащенной "брендовым" первичным дизельным двигателем производства Mitsubishi Heavy Industries,
  • простая конструкция дизельного двигателя обеспечивает высокую надежность и ремонтопригодность,
  • меню управления дизель генераторной установкой на русском языке,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество вырабатываемой электроэнергии,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость дизельного генератора на базе двигателя MITSUBISHI существенно ниже импортных аналогов.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-2000 в контейнере "СЕВЕР",
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА

Контейнерные электростанции по первой степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
52 925 100 ₽
