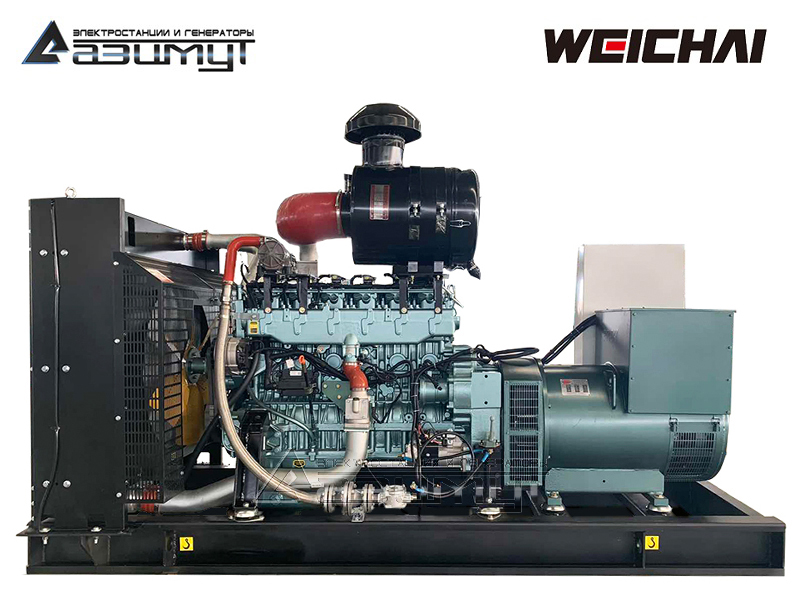

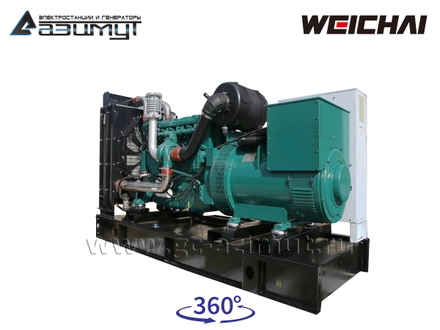

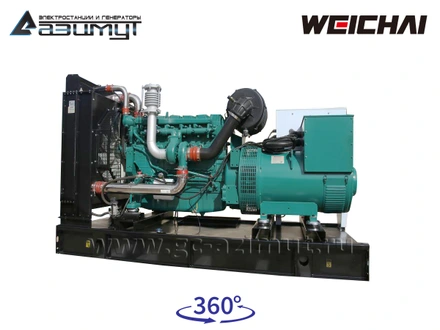

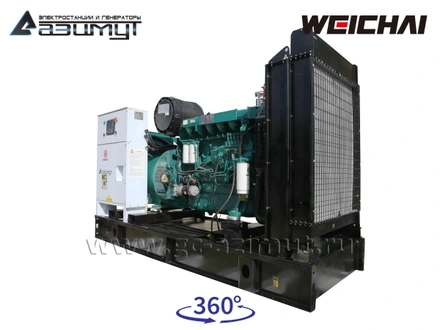

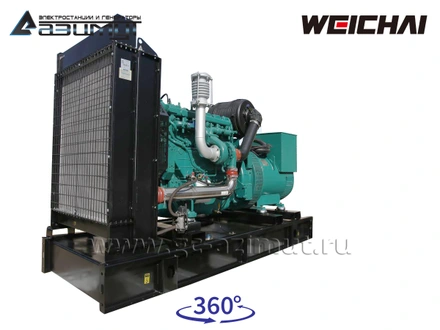

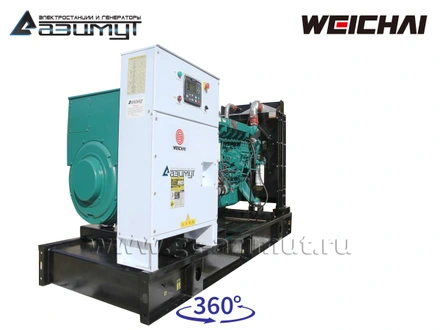

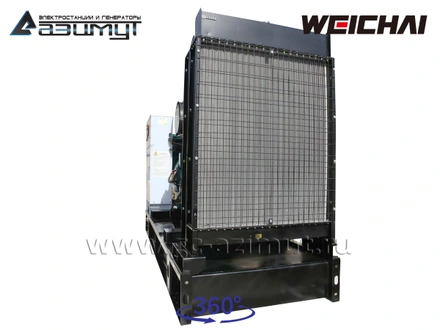

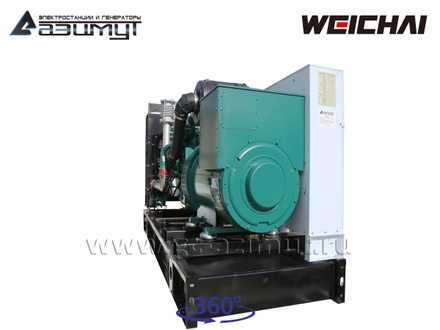

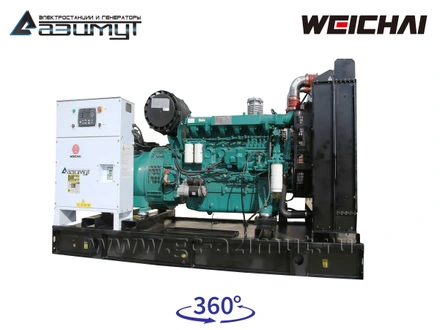

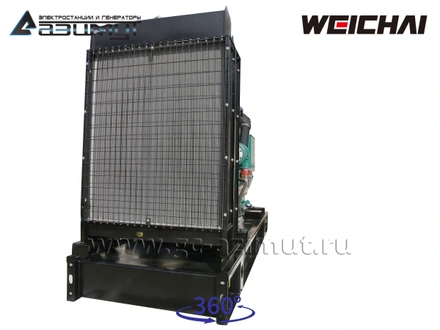

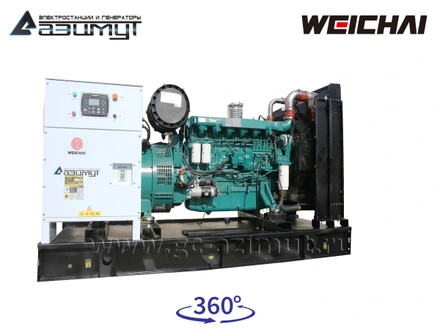

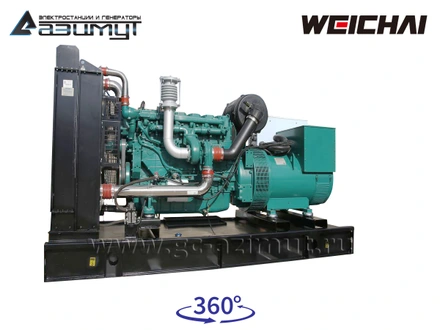

АД-200С-Т400-2РМ7
| Постоянная мощность | 200 кВт / 250 кВА |
| Резервная мощность | 220 кВт / 275 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | WEICHAI WP10D264E200 |
| Синхронный генератор | AZIMUT Z274K |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 2820 x 1125 x 1810 мм |
| Вес | 2220 кг |
| Расход топлива при 100% нагрузке | 56,9 л/час |
| Топливный бак | 600 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | WEICHAI WP10D264E200 |
|---|---|
 |
|
| Основные характеристики | |
| Тип | дизельный, четырехтактный, водяного охлаждения, рядный, 1500 об/мин |
| Количество и расположение цилиндров / клапанов | 6/12 |
| Постоянная мощность | 240 кВт |
| Резервная мощность | 264 кВт |
| Частота вращения | 1500 об/мин |
| Диаметр поршня | 126 мм |
| Ход поршня | 130 мм |
| Объем двигателя | 9,726 л |
| Степень сжатия | 17:1 |
| Скорость холостого хода | 650 ± 50 об/мин |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Направление вращение со стороны вентилятора | против часовой стрелки |
| Температура выхлопных газов | ≤ 550 ºС |
| Электростартер | 5,4 кВт / 24 В |
| Регулировка частоты вращения | электронная Fortrust |
| Точность регулировки частоты вращения | ± 5% |
| Емкость системы охлаждения | 22 л |
| Емкость масляного поддона | 24 л |
| Удельный расход топлива | 215 г/кВт*ч ± 3% |
| Расход масла на угар | ≤ 0,2% |
| Габариты | 2088 × 1040 × 1493 мм |
| Сухой вес | 895 кг |
| Синхронный генератор | Z274K |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 250 кВА / 200 кВт |
| Резервная мощность | 275 кВА / 220 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 715 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 360 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,0% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 1# / 14" |
| Шкаф управления | ШУЭ 2Р400 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 400 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
Подробные технические характеристики
★Дизельный генератор АД-200С-Т400-2РМ7 мощностью 200 кВт с автозапуском (АВР) открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтирована:
- стационарная электростанция ДЭС в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения WEICHAI WP10D264E200 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z274K номинальной мощностью 200 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров.
Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ИНФОРМАЦИЯ:
- Weichai Power Co., Ltd – подразделение китайского государственного машиностроительного концерна Weichai Group, основанного в 1946 году, специализируется на разработке и производстве дизельных двигателей для грузовиков, тракторов, спецтехники, судов и приводов силовых машин.
- Штаб-квартира компании располагается в городе Weifang (Вейфан), провинция Шандунь. На предприятии трудятся свыше 46 тысяч человек, представительства функционируют в 30 странах, продукция поставляется в 100 стран мира.
- Генераторные двигатели G-Drive нового поколения включают многие инновационные решения, обладают отличным моторесурсом до 25000 часов, экономичным расходом топлива, и по сути, по своим характеристикам ничем уже не уступают своим конкурентам – мировым лидерам двигателестроения, но при этом обладают более привлекательной ценой.
- Дизельные промышленные двигатели Weichai (Вейчай) сертифицированы по национальным экологическим стандартам, а также соответствуют европейским нормам EU Stage II.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС 200 кВт,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор с автозапуском проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-200С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
