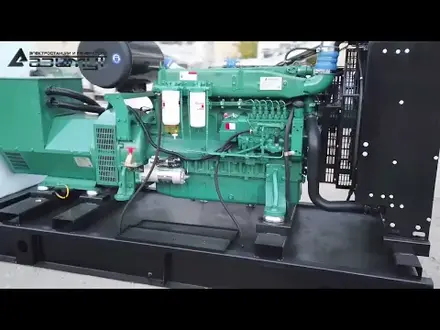

АД-200С-Т400-2РМ30
| Постоянная мощность | 200 кВт / 250 кВА |
| Резервная мощность | 220 кВт / 275 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | FAWDE CA6DL2-30D |
| Синхронный генератор | Azimut Z274K |
| Контроллер | HGM 6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 3130 х 900 х 1830 мм |
| Вес | 2160 кг |
| Расход топлива при 100% нагрузке | 52,79 л/час |
| Топливный бак | 800 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | Fawde CA6DL2-30D |
|---|---|
 |
|
| Технические характеристики | |
| Постоянная мощность | 227 кВт |
| Резервная мощность | 251 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 8,57 л |
| Количество и расположение цилиндров | 6 цилиндров, рядное, вертикальное |
| Диаметр поршня | 112 мм |
| Ход поршня | 145 мм |
| Коэффициент сжатия | 17:1 |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Регулировка частоты вращения | электронная |
| Точность регулировки частоты вращения | +/- 3% |
| Уровень шума | ≤116 дБ |
| Среднее эффективное давление | 2,12 МПа |
| Габариты | 1310 х 780 х 986 мм |
| Сухой вес | 830 кг |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Тип топливного насоса | 2-х секционный, плунжерный |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Максимальное давление в топливопроводе | 1,8 бар |
| Максимальная температура в топливопроводе | 55 ºС |
| Удельный расход топлива | 200 г/кВт*ч |
| Расход топлива при нагрузке | |
| 25% | 15,18 л/ч |
| 50% | 26,67 л/ч |
| 75% | 39,20 л/ч |
| 100% | 52,79 л/ч |
| 110% | 58,07 л/ч |
| Система смазки | |
| Система смазки | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 28,0 л |
| Удельный расход масла на угар | ≤0,11 л/час |
| Максимальная температура масла | 105 ºС |
| Давление масла в системе | 3,0 - 6,5 бар |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения (двигатель) | 12,0 л |
| Емкость системы охлаждения (радиатор) | 24,0 л |
| Производительность водяного насоса | 5,5 - 9,5 л/c |
| Диаметр вентилятора | 750 мм |
| Мощность вентилятора | 10,0 кВт |
| Производительность вентилятора | 5,7 м³/с |
| Максимальная температура охлаждающей жидкости | 103 ºС |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | электростартер 6,0 кВт |
| Максимальный ток зарядного генератора | 75 А |
| Аккумуляторная батарея | 2 х 12 В / 90 А*ч |
| Система подачи воздуха | |
| Тип | турбонаддув с интеркулером |
| Тип воздушного фильтра | фильтроэлемент |
| Расход воздуха | 15,8 м³/мин |
| Максимальное допустимое давление на входе | 6,3 кПа |
| Система газовыхлопа | |
| Температура выхлопных газов | 460 ºС |
| Поток выхлопных газов | 39,8 м³/ч |
| Максимальное противодавление выхлопным газам | 6,7 кПа |
| Экологический стандарт | CN Stage Ⅱ |
| Тепловые параметры | |
| Двигатель | 18,2 кВт |
| Радиатор | 104,4 кВт |
| Интеркулер | 40,9 кВт |
| Поток выхлопных газов | 156,3 кВт |
| Синхронный генератор | Z274K |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 250 кВА / 200 кВт |
| Резервная мощность | 275 кВА / 220 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 715 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 360 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,0% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 1# / 14" |
| Шкаф управления | ШУЭ 2Р400 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 400 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
Подробные технические характеристики
Дизельный генератор АД 200С-Т400-2РМ30 FAWDE мощностью 200 кВт открытого исполнения с автозапуском (АВР)
✔ КОНСТРУКЦИЯ:
Компоненты дизель генераторной установки:
- первичный 6-ти цилиндровый дизельный двигатель радиаторного охлаждения FAWDE CA6DL2-30D, объемом 8,57 л., номинальной мощностью 227 кВт,
- синхронный бесщеточный трехфазный генератор Azimut Z274K (380 В),
- шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем и блоком автоматического ввода резерва.
- аккумуляторные батареи,
- стальная рама с интегрированным топливным баком.
Синхронный генератор Azimut произведен по технологии Stamford, что обеспечивает длительный срок службы и высокое качество вырабатываемой электроэнергии. Контроллер HGM6120 поддерживает меню на русском языке.
Запуск и остановка дизельной электростанции по 2-й степени автоматизации осуществляются автоматически.
✔ НАЗНАЧЕНИЕ:
Дизельный генератор АД-200С-T400-2РМ30 используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 220 / 380 В и частотой 200 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.
✔ ПРЕИМУЩЕСТВА:
Дизельные двигатели FAWDE, по мнению некоторых экспертов, считаются лучшими в Китае, и не уступают по надежности дизельным моторам Cummins, что обеспечивает следующие конкурентные преимущества:
- высокая надежность двигателя и большой моторесурс,
- экономичный уровень расхода топлива,
- низкий уровень шума и вибраций,
- способность выдерживать тяжелые условия эксплуатации и ударные нагрузки,
- компактные размеры и небольшой вес.
- продуманная конструкция двигателя обеспечивает высокую ремонтопригодность,
- адекватная цена за продукт высокого уровня качества.
✔ КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная генераторная установка с автозапуском (АВР),
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
✔ КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-200С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
