АД-1800С-Т400-1РНМ27

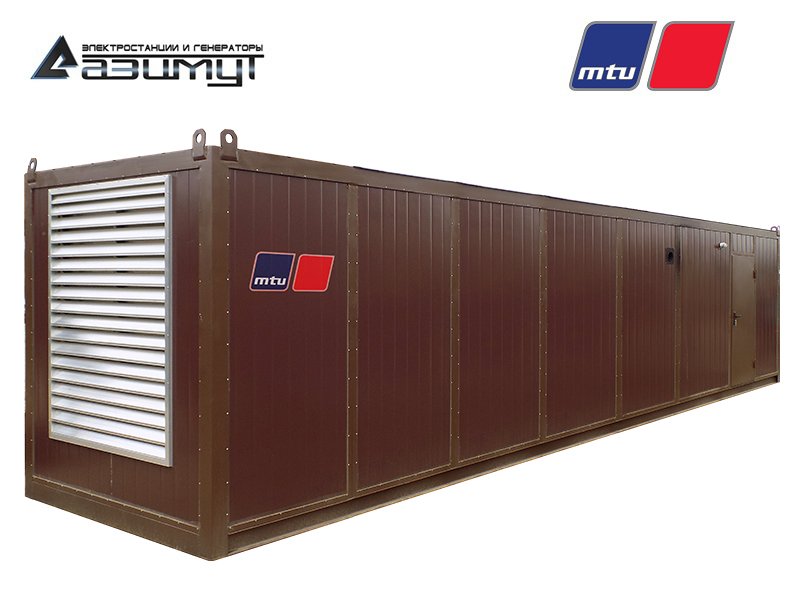

Дизельная электростанция в контейнере
АД-1800С-Т400-1РНМ27
Постоянная мощность1800 кВт / 2250 кВА
Резервная мощность2000 кВт / 2500 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательMTU 16V4000G24F
Синхронный генераторLEROY-SOMER LSA 52.3 L9
КонтроллерDEEP SEA DSE7320
Исполнениеконтейнерного исполнения
Степень автоматизации1-я
Габариты (Д х Ш х В)12195 х 2440 х 2900 мм
Вес19910 кг
Расход топлива при 100% нагрузке447,5 л/час
Топливный бак -- // --
Автономностьпо запросу
Гарантия24 месяца

Скрыть

Дизельный двигательMTU 16V4000G24F
Основные характеристики
Тип

дизельный, 4-х тактный, радиаторного охлаждения, 1500 об/мин, с турбонаддувом

Компоновка блока цилиндров V16 90º
Номинальная мощность -- // --
Резервная мощность 1965 кВт
Объем двигателя 76,3 л
Диаметр поршня 170 мм
Ход поршня 210 мм
Коэффициент сжатия 16,4:1
Регулировка частоты вращения ADEC (ECU 9)
Система очистки воздуха сухого типа
Производительность топливного насоса 20 л/мин
Расход топлива при нагрузке
100% 189 г/кВт*ч (447,5 л/час)
75% 191 г/кВт*ч (339,1 л/час)
50% 201 г/кВт*ч (237,9 л/час)
Емкость масляной системы 300 л
Емкость системы охлаждения 225 л
Электрическая система 24 В
Аккумуляторные батареи 2 х 150 A*ч
Поток воздуха на питание двигателя 2,3 м³/с
Мощность вентилятора 44 кВт
Температура выхлопных газов 486 ºС
Объем выхлопных газов 5,8 м³/с
Максимально допустимое противодавление выхлопным газам 85 мБар
Предельная рабочая температура окружающей среды 45 ºС
Сухой вес 7900 кг
Синхронный генераторLEROY-SOMER LSA 52.3 L9
Основные характеристики:
Постоянная мощность 2360 кВА / 1888 кВт
Тип синхронный, бесщеточный, одноопорный
Класс изоляции H
Шаг обмотки 2/3, 12 проводов
Класс защиты IP23
Высота над уровнем моря ≤ 1000 м
Предельная скорость 2250 об/мин
Расход воздуха на охлаждение (50 Гц) 2,5 м³/мин
Ток короткого замыкания AREP+/PMG = 2,7A 5 сек
Система возбуждения AREP / PMG
Регулятор напряжения автоматический D550
Диапазон регулировки напряжения ± 0,5%
Напряжение:
соединение Y 380V / 400V / 415V / 440V
соединение Δ 220V / 230V / 240V
соединение YY 200V / 220V
Частота 50 Гц / 60 Гц
Коэффициент нелинейных искажений без нагрузки < 2%
Коэффициент нелинейных искажений при линейной нагрузке < 5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF < 2%
КПД 96,41%
Масса 4476 кг
Соответствие стандартам IEC 60034
Шкаф управленияШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Контейнер"СЕВЕР" ПБК-9
Назначение Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 9050 х 2440 х 2630 мм
Вес 5000 кг
Уровень шума (7м) 50 дБ
Цвет RAL 8017 или любой другой по запросу
Условия эксплуатации электростанции эксплуатация вне помещений на открытом воздухе
Температура окружающей среды
Для ДЭС по 1-й степени автоматизации + 5ºС...+ 40ºС
Для ДЭС по 2-й степени автоматизации - 40ºС...+ 40ºС
Конструкция
- жесткая сварная рама из швеллера №10
- материал стен - сэндвич-панели 50 мм
- крыша цельносварная, лист 3 мм
- пол рифленый стальной лист 4 мм
- дверь стальная с замком
- защитная алюминиевая решетка на вентиляционных проемах
- щит собственных нужд
- термоизоляция
- шумоизоляция
- гидроизоляция
- болтовые зажимы для подключения заземления
- кабельный ввод - по запросу
Системы стандартной комплектации
Система основного и аварийного освещения
- светодиодная лента
Система отопления
- обогреватели конвекторного типа
Система автоматической приточно-вытяжной вентиляции
- клапана воздушный
- электроприводы
Система пожарно-охранной сигнализации
- прибор приемно-контрольный охранно-пожарный
- оповещатель свето-звуковой
- датчики тепловой
- датчик открытия двери
Система пожаротушения
- автоматический модуль порошкового пожаротушения
- огнетушитель углекислотный ручной
Достоинства
- большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата
- возможность установки дополнительного оборудования
- удобство перемещения, транспортировки и монтажа

Подробные технические характеристики

Дизельная электростанция АД-1800С-Т400-1РНМ27 мощностью 1800 кВт контейнерного типа

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1800 кВт в составе:

- первичного 16-ти цилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения MTU 16V4000G24F с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора LEROY-SOMER LSA 52.3 L9 номинальной мощностью 1800 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • дизельная электростанция установлена в блок-контейнере "СЕВЕР".



НАЗНАЧЕНИЕ:

Контейнерная электростанция ДЭС 1800 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Компания MTU со штаб-квартирой в Фридрихсхафене была основана Вильгельмом Майбахом вместе со своим сыном Карлом в 1909 году, и первоначально называлась Luftfahrzeug-Motorenbau GmbH (Общество по производству авиационных двигателей), впоследствии предприятие было переименовано в Maybach-Motorenbau GmbH (Фирма по производству двигателей Майбах).
  • Основной сферой деятельности было разработка и производство бензиновых двигателей для авиации и дизельных для железнодорожного транспорта, а также производство роскошных автомобилей премиального уровня. Во 40-е годы компания являлась основным поставщиком двигателей для бронетанковой техники Германии.
  • В середине 1960-х годов компания, чтобы уйти от негативных ассоциаций с нацистским режимом, получила свое нынешнее название - MTU Friedrichshafen GmbH, что означает «Motoren- und Turbinen-Union» - «союз мотора и турбины» и возобновила поставки дизелей для основного танка Бундесвера Леопард-2.
  • С 2011 года компания является 100% дочкой Rolls-Royce Power Systems.
  • В настоящее время компания MTU Friedrichshafen GmbH производит газовые и дизельные двигатели премиального уровня для приводов силовых машин, судов, буровых установок, военной техники, железнодорожного транспорта, сельского хозяйства, горнодобывающей и строительной тяжелой техники, а также дизель-генераторные установки и топливные элементы.
  • Все яхты арабских шейхов и российских олигархов оснащены силовой техникой MTU.
  • MTU – это бескомпромиссный уровень качества и надежности – настоящий Роллс-Ройс в мире дизелей.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1800 в контейнере "СЕВЕР",
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА

Контейнерные электростанции по первой степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
31 579 400 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-1800С-Т400-1РМ27 1800 кВт 380 В (трехфазный) MTU открытое на раме 1-я степень,
          (электростартер)
30 129 400 ₽
Купить
АД-1800С-Т400-2РМ27 1800 кВт 380 В (трехфазный) MTU открытое на раме 2-я степень,
         (автозапуск, АВР)
31 978 600 ₽
Купить
АД-1800С-Т400-2РНМ27 1800 кВт 380 В (трехфазный) MTU в контейнере 2-я степень,
         (автозапуск, АВР)
33 428 600 ₽
Купить
